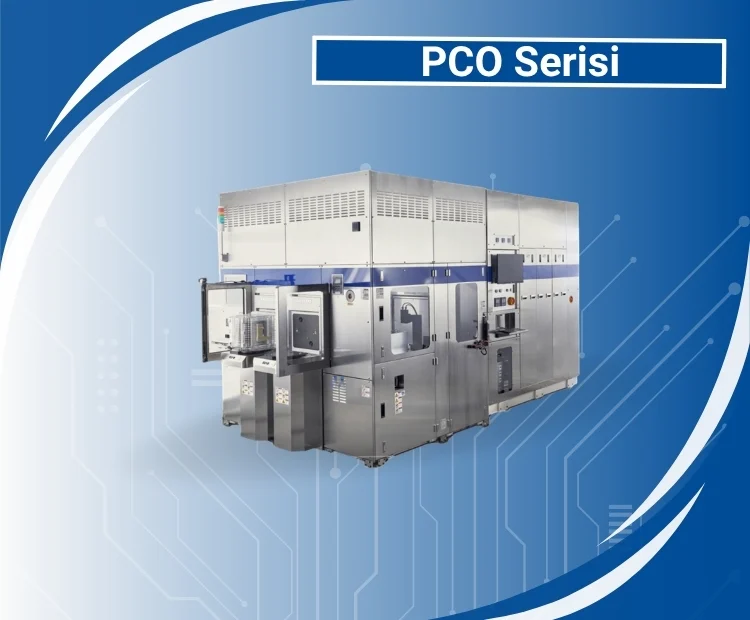

PCO 520

Basınçlı Kürleme Fırını (PCO) veya otoklav, die attach ve underfill gibi bağlama uygulamalarında boşluk oluşumunu azaltarak yapışma dayanımını artırır.

Sistem, havayı sert bir hazneye basınçlandırır ve zorlamalı konveksiyon ile ısıtıp soğutur.
Isıtıcılar, ısı değiştiriciler ve üfleyiciler basınçlı yapının içine entegredir.

İşlem tamamlandığında, sistem otomatik olarak basıncı 1 atm’ye indirir ve soğutma sağlar.

Teklif Alın WhatsApp'tan Ulaşın

Basınçlı Kürleme Fırınları

Tam konveksiyon ve verimli azot kullanımı dahil olmak üzere SMT lehim reflow süreçlerinde öncü olduğumuz gibi, şimdi de çeşitli basınçlı kürleme ihtiyaçları için özelleştirilmiş basınçlı kürleme ve reflow fırınları sunan ilk firmayız.

Heller, farklı hazne boyutlarına sahip çeşitli basınçlı kürleme fırınları sunar; bu modeller hem Ar-Ge hem de yüksek hacimli üretim uygulamalarına uygundur. Birden fazla temiz oda ve otomasyon seçeneği mevcuttur.

Konveksiyon Isıtmalı Basınçlı Kürleme Fırınları

Hazne içindeki sabit basıncı korurken, hava (veya azot) konveksiyon ısıtma modülünde ısıtılır. Isıtılmış hava, yüksek güvenilirlikteki fan motoru tarafından taşınarak basınç haznesi boyunca sürekli dolaşır ve ürüne tutarlı ısıtma sağlar.

Vakum Modülü Seçeneği

Gelişmiş boşluk giderme için isteğe bağlı bir vakum pompası eklenebilir. Kürleme döngüsünün başlangıcında büyük boşlukları gidermek için vakum uygulanır, ardından küçük boşluklar basınç ile ortadan kaldırılır. Vakum ve basıncın birlikte kullanılması, daha kısa çevrim süreleri elde etmeye yardımcı olur.

Proses Özellikleri:

✔ Tipik süre: 120 dakika veya kullanıcı tanımı
✔ Çalışma sıcaklığı: 60°C ~ 200°C
✔ Maks. sıcaklığı: 220°C
✔ Çalışma basıncı: 1 bar – 10 bar
✔ Kapasite: 24 magazin
✔ Soğutma: PCW (17°C – 23°C)
✔ Su basıncı: 25 – 40 psi

Basınçlı Kürleme Uygulamaları:

✔ Baskı sektörü için kompozit şekillendirme
✔ Die attach kürleme
✔ Wafer laminasyon
✔ Termal kompres bağlama
✔ Underfill kürleme
✔ Via doldurma
✔ Film & bant yapıştırma

Teknik Özellikler PCO 520

Özellik	PCO 520
Fırın Boyutu (mm)	2.200 [U] x 1.700 [G] x 1.700 [Y]
Hazne Kullanılabilir Alanı (mm)	716,5 [U] x 608 [G] x 440 [Y]
Maksimum Çalışma Basıncı	10 Bar (145 psi)
Maksimum Çalışma Sıcaklığı	200° C
Tipik Kapasite	24 Magazin
Azot Desteği	Mevcut (Opsiyonel)
Temiz Oda Sınıfı	Class 100'e kadar (Opsiyonel)
Vakum Kabiliyeti	10 Torr seviyesine kadar (Opsiyonel)
Yükleme Tipi	Manuel Yükleme
