Tek platform. Sınırsız olanak.

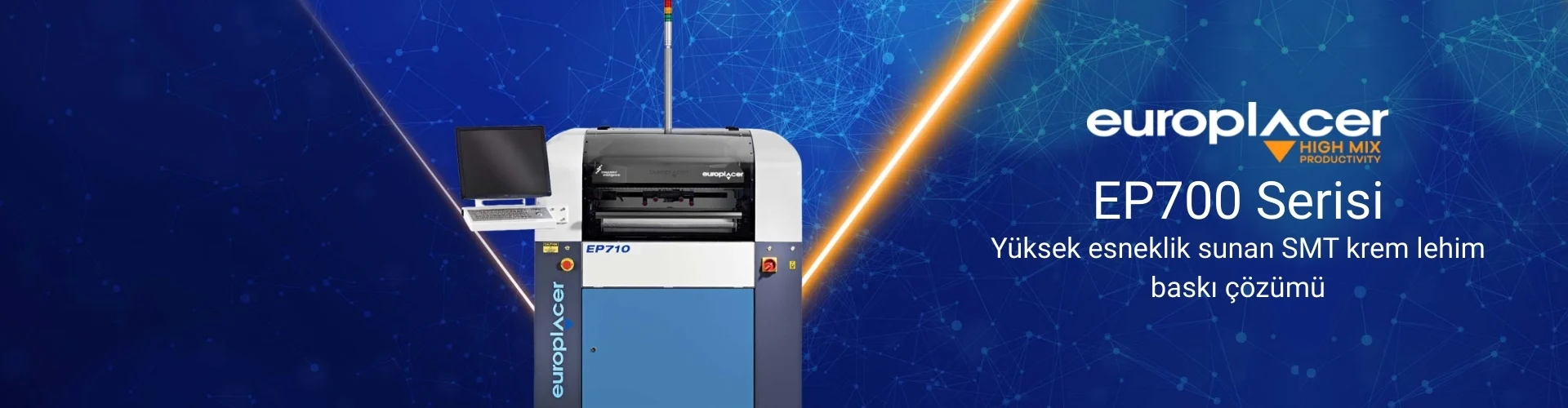

EP700 Serisi
Yüksek performans, kolay kullanım ve düşük işletme maliyeti hedefiyle geliştirilen bu çok yönlü krem lehim baskı makinesi her eksende 1 mikron çözünürlüklü doğrusal kodlayıcılara sahip gelişmiş hareket kontrol teknolojisiyle donatılmıştır. Akıllı yazılım arayüzü, baskı sürecinin her aşamasında tam kontrol ve tutarlılık sağlar.
Standart donanımlar arasında otomatik ray genişliği ayarı, otomatik şablon yükleme, programlanabilir şablon altı temizleme ve otomatik krem lehim denetimi bulunur.
Eksiksiz SMT baskı süreci için gereken tüm işlevleri tek bir sistemde sunar – hassas, verimli ve güvenilir.
PCB taşıma sistemi, programlanabilir kart durdurma ve pnömatik folyo sabitleme mekanizmasıyla donatılmıştır.
Tam SMEMA uyumluluğu sayesinde, otomatik SMT üretim hatlarıyla kolay entegrasyon sağlar.
Industry 4.0 sistemleri ve SMEMA standartlarıyla tam uyumlu, akıllı üretim entegrasyonu sunar.
Hızlı kurulum ve ürün değişimi sayesinde duruş süresini azaltır, üretkenliği artırır.
Yüksek performanslı bileşenleri küçük bir alanda toplayan verimli tasarım.
Gelişmiş Çift Hareketli Kamera (DRc) sistemi, kart ve şablon hizalamasını hassas şekilde yapar ve baskı öncesinde lehim pastası varlığını otomatik olarak doğrular.
Lazer destekli sistem, çift taraflı PCB’lerde manyetik destek pimlerini hızlı ve doğru şekilde konumlandırarak kurulum süresini kısaltır.
SmartCal, 30 saniyeden kısa sürede ücretsiz kalibrasyon sağlar. Süreç doğruluğunu koruyarak yazıcının tüm kullanım süresince yüksek performans sunar.
| Özellik | EP700 |
|---|---|
| Maksimum PCB Boyutu | 610 mm x 515 mm |
| Minimum PCB Boyutu | 45 mm x 45 mm |
| Makine Hizalama Tekrarlanabilirliği | 12,5 μm @ 6 sigma 2Cpk |
| Tüm Proses Tekrarlanabilirliği | 20 μm @ 6 sigma 2Cpk |
| X / Y PCB Hizalama Aralığı | +/- 5 mm |
| Stencil yükleme / boşaltma | Otomatik |
| Sıyırıcı (squeegee) malzemesi | Metal veya poliüretan |
| Sıyırıcı basıncı | 1Kg – 20Kg |
| Baskı hızı | 5mm/sn – 250mm/sn |
| PCB sıkıştırma sistemi | Pnömatik folyo sıkıştırma (standart) |
| Sıkıştırma kalınlığı | 0.2mm – 8mm |
| PCB durdurucu | Tamamen programlanabilir |
| Çevrim süresi | 11.5 sn (standart) |
| Hat haberleşme protokolü (üst/alt hat) | SMEMA uyumlu |
| İşletim sistemi | Microsoft Windows™ 7 veya üzeri |
| Güç tüketimi | 13 Amper |
| Güç kaynağı | 110V – 240V AC, tek faz |
| Çalışma sıcaklığı | 10°C – 35°C @ – bağıl nem |
| Ağırlık | 650Kg |
