ii-P7
ii-P7, üstün baskı kalitesi ve üretim güvenilirliği için tasarlanmış, yüksek hassasiyetli ve düşük bakım gereksinimine sahip bir krem lehim baskı makinesidir.
Europlacer ii-P7, her eksende bulunan 1 mikron doğrusal kodlayıcılar sayesinde olağanüstü hizalama doğruluğu ve tekrarlanabilir baskı sonuçları sağlar.
Gelişmiş ii-PS yazılımı ile kontrol edilen sistem, hem yüksek çeşitlilikte hem de yüksek hacimli SMT üretim hatlarına kolayca entegre olur.
Opsiyonel ADu+ dağıtıcı modülü ile lehim pastası ve yapıştırıcı uygulamalarını desteklerken, S-Track barkod etiketleme sistemi sayesinde izlenebilirlik ve tam süreç kontrolü sağlar.
5 saniyeye kadar çevrim süresi
Kolay ve hızlı kurulum
Hızlı model değişimi
Prototip üretim desteği
Geniş baskı alanı kapasitesi
Mükemmel tekrarlanabilirlik
20 µm @ 6 sigma 2Cpk doğruluk
Çift hareketli kamera sistemi
Standart çevrim süresi 9 saniyedir. Velocity veya Velocity+ yazılım modlarıyla bu süre 7 ya da 5 saniyeye düşürülebilir, üstelik aynı doğruluk korunur.

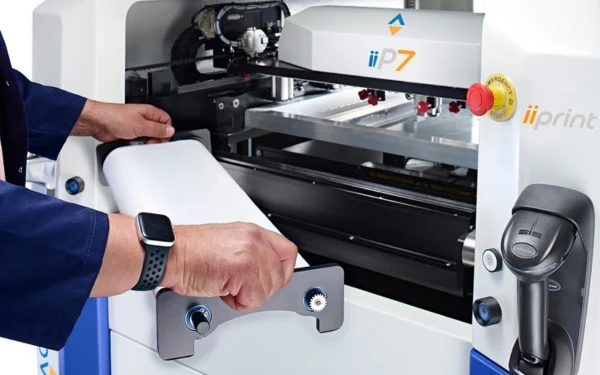

Tek geçişli temizleyici temizlik süresini azaltır. Hızlı değişim kartuşu, ayar süresini kısaltır.
Krem lehimin belirlenen miktarlarda otomatik olarak şablona uygulanmasını sağlar. Pasta, üretim başlangıcında veya sırasında akıllı şekilde 600g tüplerden dağıtılabilir.
SmartCal 2 Sadece 90 saniyede %88 daha fazla veri toplayarak üstün doğruluk ve tekrarlanabilirlik sağlar. ADu+ Lehim ve yapıştırıcıyı hassas şekilde uygular.
Üretim sürecinin her aşamasında tam izlenebilirlik sağlayan barkod etiketleme sistemi.
| Özellik | ii-P7 |
|---|---|
| Maksimum Kart Ölçüsü | 610 mm (X) × 515 mm (Y) |
| Minimum Kart Ölçüsü | 45 mm (X) × 45 mm (Y) |
| Maksimum PCB Ağırlığı | 1 kg (2.2 lb) |
| Maks. PCB kalınlığı | %1 warpage dâhil 8mm (0.315") |
| Min. PCB kalınlığı | 0.2mm (0.008") |
| Özellik | ii-P7 |
|---|---|
| Kullanıcı arayüzü | 22" dokunmatik ekran |
| İşletim sistemi | Microsoft Windows™ 10 veya üzeri |
| Özellik | ii-P7 |
|---|---|
| Güç tüketimi | 13 Amper |
| Güç kaynağı | 110V – 240V |
| Hava beslemesi | 6 bar temiz hava |
| Hava tüketimi | Temizleme olmadan çevrim başına 1.4 litre, USC sırasında 16 litre |
| Çalışma sıcaklığı | 10°C – 35°C (50°F – 95°F), bağıl nem – (yoğuşmasız) |
| Ağırlık | 650kg |
| Kasadaki ağırlık | 800kg |
| Makine boyutları | 1226mm × 1731mm × 1285mm (U × G × Y) |
| Özellik | ii-P7 |
|---|---|
| Alt yüz bileşen boşluğu | 30mm |
| Alt yüz kenar boşluğu | 5mm |
| Minimum PCB kenar boşluğu | 3mm |
| Makine hizalama tekrarlanabilirliği | 12.5µm @ 6 sigma 2Cpk |
| Tüm proses tekrarlanabilirliği | 20µm @ 6 sigma 2Cpk |
| Maks. baskı alanı | 610mm (x) × 515mm (y) |
| X/Y PCB hizalama | ±5mm |
| Stencil görüntüleme | Ön ve merkez konumlu |
| Stencil yükleme/boşaltma | Tam otomatik (standart) |
| Stencil çerçeve ölçüsü (maks.) | 736.6mm (29") × 736.6mm (29"), maks. çerçeve yüksekliği 40mm |
| Stencil çerçeve ölçüsü (min.) | 584mm (23") × 584mm (23"), maks. çerçeve yüksekliği 40mm |
| Sıyırıcı (squeegee) basıncı | 1–20kg |
| Sıyırıcı kontrolü | Oransal valfli pnömatik kontrol |
| Baskı hızı | 5–250mm/sn |
| PCB ayırma hızı | 0.1–20mm/sn |
| Baskı modları | Baskı/baskı, doldurma/baskı, baskı/doldurma |
| Taşıma yönü | Sağ-sol, sol-sağ, sağ-sağ |
| Çevrim süresi | Standart 9 sn, opsiyonel yükseltme ile 7 sn ve 5 sn (proses adımları hariç) |
| Hat haberleşme protokolü | SMEMA, Hermes |
| SPI kapalı çevrim | 3. parti SPI makineleri ile geri besleme |
| Stencil lehim pastası rulo kontrolü | Hata önleme için otomatik doğrulama (standart) |
| PCB destekleme | Manyetik destek pimleri. Lazer yönlendirmeli pozisyonlama opsiyonel. 3. parti çözümler desteklenir. |
| Kamera görüş alanı | 8mm – 10mm |
| Kamera sistemi | Çift hareketli kamera – aşağı/yukarı bakış |
| Fiducial sayısı | Sınırsız |
| Fiducial boyutu | 0.5 – 5mm |
ii-P7 ürününü daha yakından tanımak için hazırlanan bu tanıtım videosu, ürünün genel çalışma prensibini ve kullanım senaryolarını özetler.
