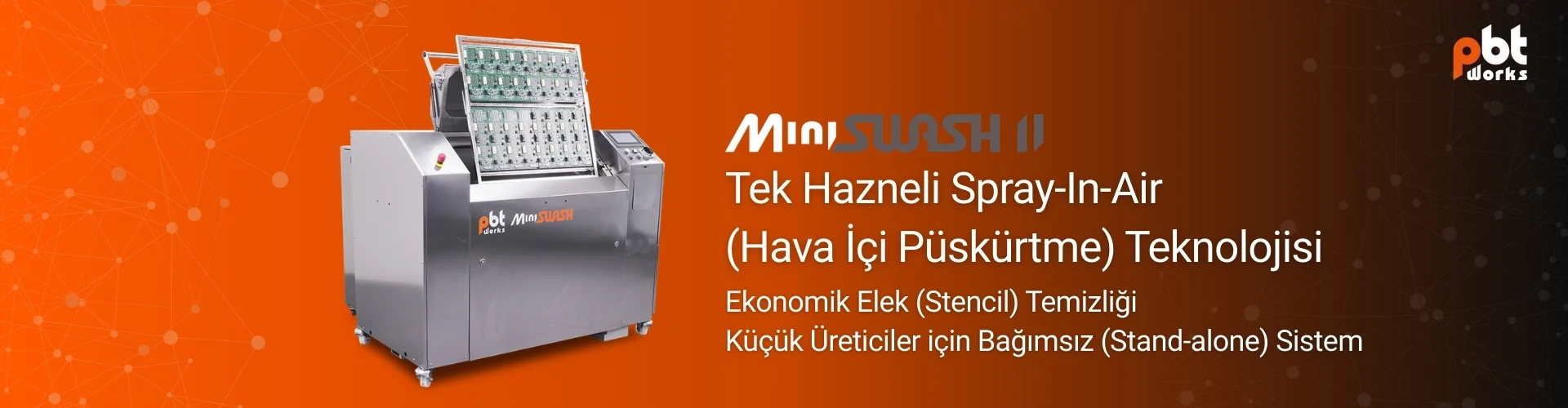

MiniSWASH II
MiniSWASH II, küçük ve orta ölçekli üreticiler için tasarlanmış maliyet odaklı bir temizleme makinesidir. Stencil, squeegee ve hatalı baskı yapılmış PCB temizliğini tek bir sistem içinde birleştirir. Ünite, orta kapasiteli otomatik temizlik gereksinimleri için uygun bir çözüm sunar.
| Temizleme Makineleri Genel Bakış | MiniSWASH II |
|---|---|
| Kullanılabilir hazne ölçüsü: G x U x Y [mm] (G=sol-sağ, U=ön-arka, Y=yükseklik) | 810 x 60 x 740 |
| Standart bağlama için kullanılabilir alan: G x U x Y [mm] (G=sol-sağ, U=ön-arka, Y=yükseklik) | 740 x 60 x 695 |
| PCBA, HDI, DC, BGA, PoP, SIP, CSP, BTC, QFN, MELF hibritler vb. | ✔ |
| Eurocard (100 x 160 mm) [çevrim başına adet] | 20 |
| Çevrim süresi [dakika] | 20-40 |
| Metal ve plastik stencil (lehim pastası, yapıştırıcı) | ✔ |
| Stencil [çevrim başına adet] | 1 |
| Çevrim süresi [dakika] | 10 |
| Lehimleme prosesine ait bakım parçaları (lehim paleti, filtre, taşıyıcı vb.) | ✖ |
| Lehim paleti [çevrim başına adet] 500 x 500 x 40 mm (diğer ölçüler opsiyoneldir) | ✖ |
| Çevrim süresi [dakika] | ✖ |
| Temizlik kimyasalı hacmi (kullanıma hazır) | 62 L |
| Maks. temizleme sıcaklığı | 60°C |
| Maks. durulama sıcaklığı | 40°C |
| Maks. kurutma sıcaklığı | 90°C |
| Makine ölçüleri G x U x Y [mm] (G=sol-sağ, U=ön-arka, Y=yükseklik) * kapı açıkken yükseklik | Açık Devre (Open Loop) 1600 x 850 x 1200/1600 mm - Kapalı Devre (Closed Loop) 1600 x 1400 x 1200/1600 mm (sinyal kulesi dahil / hariç) |
| Makine ağırlığı (sıvı hariç) | 250-450 kg |
MiniSWASH II ürününü daha yakından tanımak için hazırlanan bu tanıtım videosu, ürünün genel çalışma prensibini ve kullanım senaryolarını özetler.
