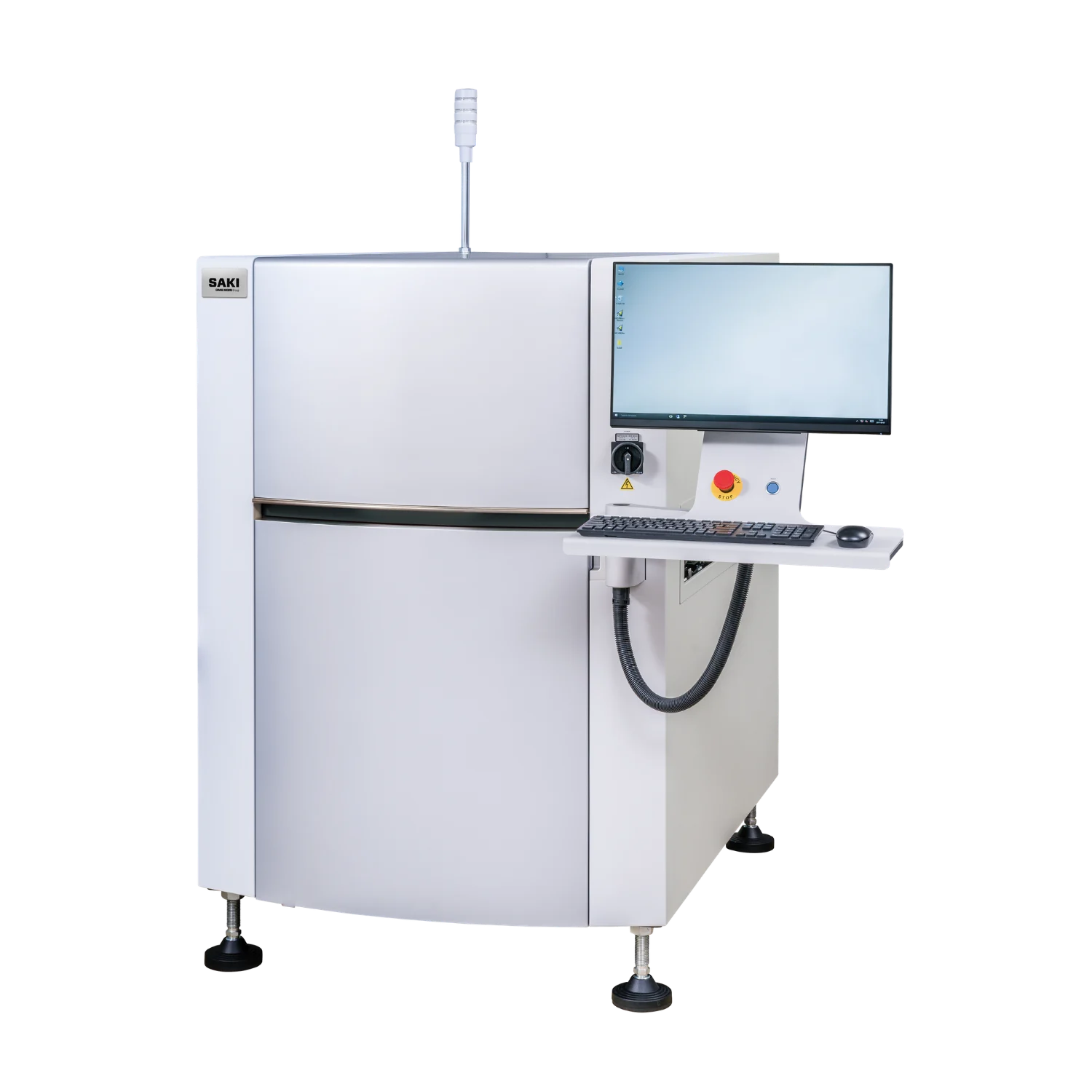

2D alt yüzey kontrol sistemi, PCB montaj süreçlerindeki son kontrol aşamalarını otomatikleştirmek üzere tasarlanmıştır. Bu Alt Yüzey AOI (Bottom-Side AOI) sistemi; selektif lehimleme, dalga (flow) lehimleme ve daldırma lehimleme proseslerinin ardından delik içi montaj (THT) komponentlerinin lehim kalitesini kontrol eder.
PCB’lerin manuel olarak taşınmasına ve kontrol için ters çevrilmesine ihtiyaç duyulmaması sayesinde operasyonel verimlilik önemli ölçüde artırılır.
✔ Verimlilik
Ekipman tasarımı, büyük bileşenlerin montajına olanak tanıyacak şekilde optimize edilmiştir.
✔ SMT süreci ile ortak operasyonlar
✔ Yüksek Hızlı İnceleme
Tam kart görüntüleme, tüm düzenek üzerinde hızlı denetim imkanı sunar. Bu işlem, SAKI’nin özel line scan görüntüleme yöntemi ile gerçekleştirilir.
✔ Lehim Algılama
THT lehim denetimi, çeşitli lehim kusurlarını eşzamanlı olarak tanımlar. Sistem ayrıca Ekstra Bileşen Algılama (ECD) denetim yeteneğine sahiptir.
| Model | 2Di-LU1 |
|---|---|
| Boyut (G)×(D)×(Y)mm (inç) | 1040×1440×1500 (40.94 x 56.69 x 59.06) |
| Çözünürlük | 18μm |
| PCB Boşluğu | Üst: 130mm (1.57 inç)* / Alt: 40mm (2.36 inç)* |
| Elektrik Güç Gereksinimi | Tek faz ~ 200-240V +/-10%, 50/60Hz, 700VA |
| Ağırlık | Yaklaşık 750kg |
| PCB Boyutu (G)×(U)mm (inç) | "Taşıyıcı: 50 x 60 – 610 x 610 (1.97 x 2.36 – 24.02 x 24.02) Denetim Alanı (Tarama): 50 x 60 – 460 x 500 (1.97 x 2.36 – 18.11 x 19.69)" |
| PCB Ağırlığı | 12kg veya daha az |
2Di-LU1 ürününü daha yakından tanımak için hazırlanan bu tanıtım videosu, ürünün genel çalışma prensibini ve kullanım senaryolarını özetler.
