RAPID H4 Flex, büyük makara formatında üretilen esnek PCB'leri test etme yeteneğine sahip pazardaki tek flying probe test sistemidir. İmalat maliyetlerini en aza indirmek ve genel verimliliği artırmak amacıyla, yüksek hacimli esnek PCB üreticilerinin birçoğu, sürekli rulo akışı (reel to reel) şeklinde devre üretimine özel hatlar kurmuştur.

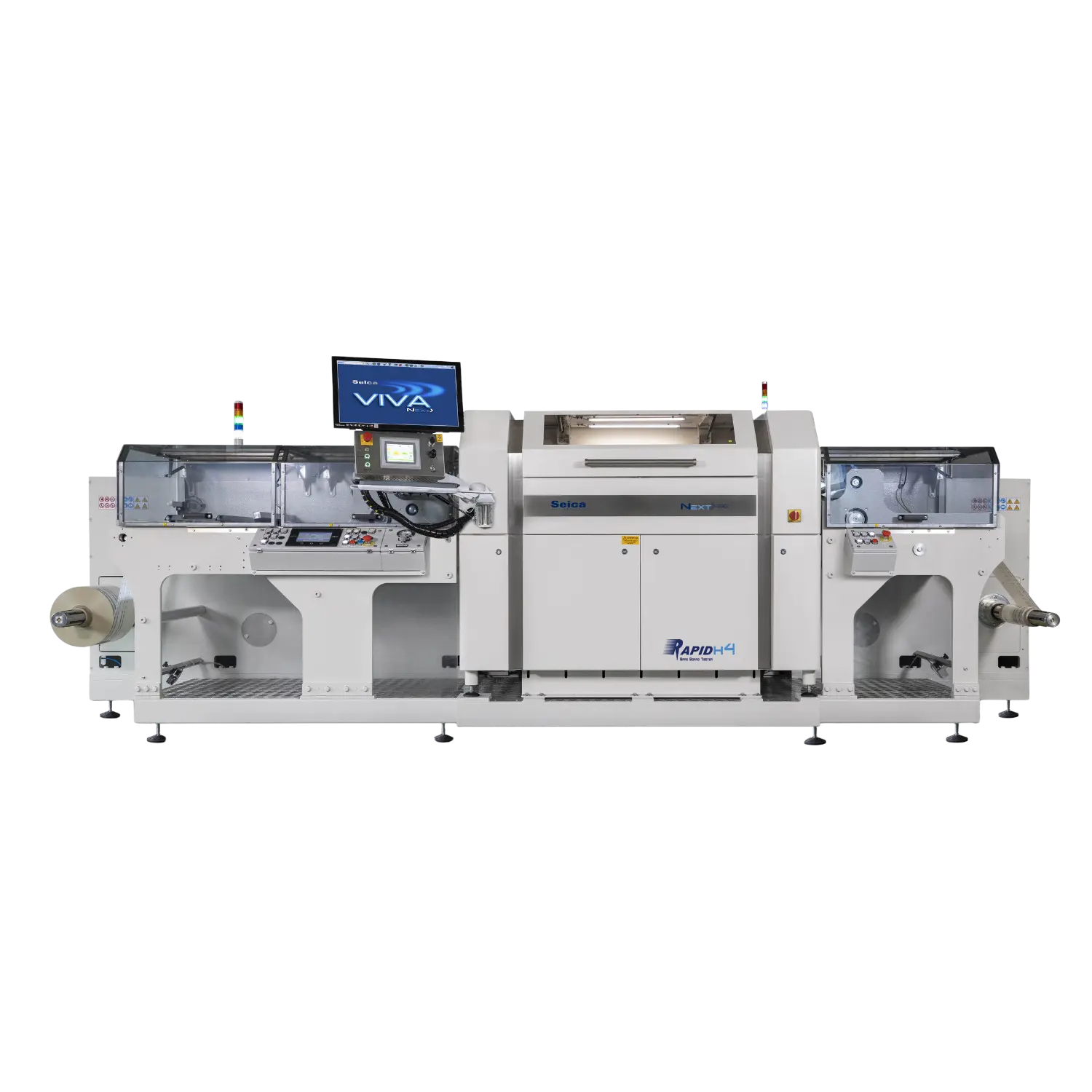

Sistem Yapısı: Sistemin eksiksiz mimarisi, aşağıda detaylandırılan üç ana bölüme ayrılmıştır:

Yükleme Alanı: Bu bölüm, rulo taşıyıcı mil ile donatılmış bir birincil çözücü ve ardından gelen hava frenli özel bir çekme ünitesinden oluşur.

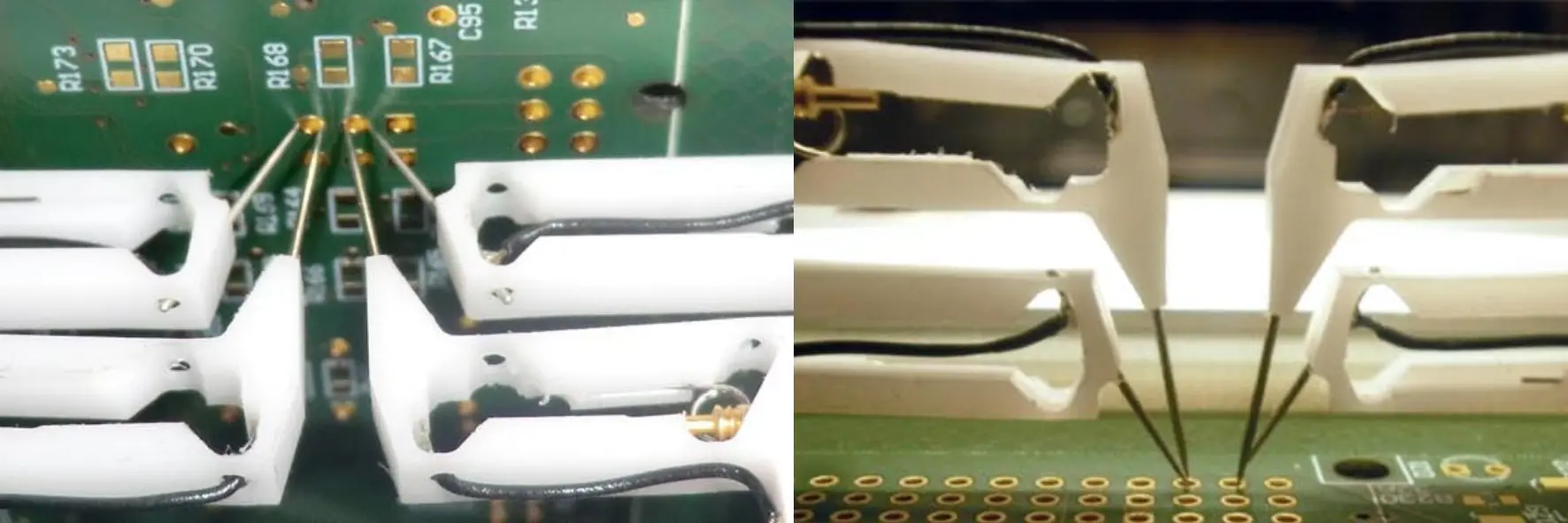

Test Alanı: Esnek PCB'ler yapısal rijitliğe sahip olmadığından, genel amaçlı bir vakum tablasının entegrasyonu zorunludur. Bu doğrultuda RAPID H4 Flex, vakum pompası/üfleyici sisteminin yanı sıra doğrudan çalışma bölgesine yerleşik özel bir vakum tepsisi barındırır. Ek olarak test sistemi, test prosedürlerinin tamamlanmasının hemen ardından kusurlu folyoları belirlemek için otomatik bir damgalayıcı içerir.

Boşaltma Alanı: Bu bölge, malzemelerin kontrollü bir şekilde beslenmesini sağlamak için hava frenli özel bir çekme ünitesinin yanı sıra bir hizalayıcı ve 3" ile 6" rulo taşıyıcı millere sahip bir birincil sarıcı içeren çıkış tertibatından yararlanır.

VIVA Yazılımı ve MES Entegrasyonu Opsiyonu
Standart Seica yazılım mimarisi üzerinde çalışan RAPID H4 Flex test sistemi, VIVA platformunu kullanır. Bu platform, tescilli MY VIEW grafik editörü üzerinden yönetilen iki farklı kimlik doğrulama yöntemi sağlar:

1. Standart Windows kimlik doğrulaması
2. Farklı erişim yetkilerine sahip belirli kullanıcı profillerinin yapılandırılmasına imkan tanıyan özel VIVA Kullanıcı Kimlik Doğrulaması.

Üretim ve malzeme akışlarının fabrika yazılımı vasıtasıyla kontrol edildiği üretim ortamlarını desteklemek amacıyla, RAPID H4 Flex bir Üretim Yürütme Sistemine (MES) sorunsuz bir şekilde bağlanabilir. Tescilli bir adaptör vasıtasıyla, farklı müşteri MES platformları için entegrasyon çözümleri sunulmaktadır.

Gelişmiş donanım ve yazılım entegrasyonu sayesinde esnek mimari, tüm benzersiz pazar segmentlerine kolayca hitap eder. Seica, farklı operasyonel ve üretim süreci gereksinimlerini karşılamak amacıyla iki tamamlayıcı mimariye sahip RAPID Line serisini sunan tek ATE üreticisidir.

Yatay mimari, test sürecinin tam otomasyonuna izin veren ve operatör müdahalesini ortadan kaldıran hat içi (in-line) konfigürasyonlar için tasarlanmış sistemler sunar. Modern pazarda hat içi otomasyon, yalnızca yüksek hacimli üretim anlamına gelmez; küçük veya büyük miktarlardaki düzinelerce benzersiz partiyi veya kart parça numarasını test edebilme yeteneğini ifade eder.

SMEMA standartlarına uyumlu entegre, otomatik bir konveyör, hat içi konuşlandırmayı veya çeşitli kart boyutlarının otomatik olarak işlenmesi için MTBH yükleme ve boşaltma modülü ile birleştirilmeyi mümkün kılar.

Buna karşılık dikey sistemler, ergonomik bir tasarıma ve azaltılmış taban alanına sahiptir; bu da onları alanın kısıtlı olduğu ve operatörlerin verimli çalışabileceği ortamlar için uygun hale getirir. Hızlı manuel yükleme ve boşaltma prosedürleri, hızlı test programı geri dönüş süreleriyle birleşerek, sürekli test değişiklikleri sırasında bile bağımsız PCB'lerin hassas bir şekilde test edilmesini sağlar.

Tüm RAPID test cihazları, yüksek performans ve kullanıcı dostu çalışma sunmak için Seica VIP platformundan yararlanır. Ayrıca fiber optik dijital iletişim, sinyal iletimlerinin parazitlerden tamamen muaf kalmasını sağlayarak ölçümlerin maksimum doğruluğunu ve tekrarlanabilirliğini garanti altına alır.
