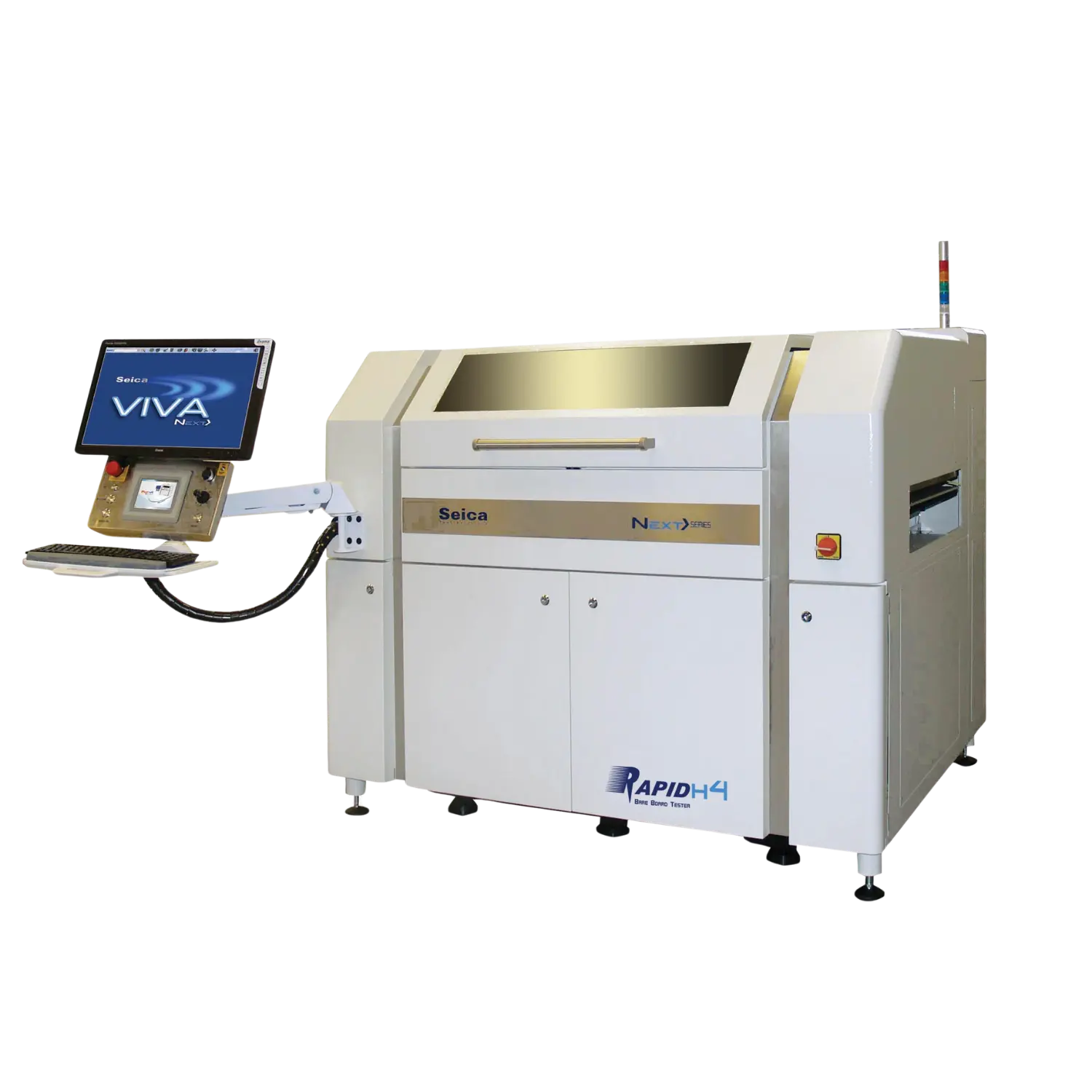

Rapid H4
RAPID H4 Yatay Sistem Boş Kart Test Cihazı, tümü üst yüzeyde konumlandırılmış 4 adet proba sahiptir. Bu yapı, tüm test hattının sunduğu hız ve hassasiyeti, gömülü bileşenler içerenler de dahil olmak üzere seramik malzemelerin test edilmesine yönelik programların hızlıca oluşturulabilmesi yeteneğiyle bir araya getirir.
Rapid H4 modeli, manuel bir sistemden yararlanır ve prototip ile düşük hacimli test süreçlerine odaklanır. Buna karşılık, geçişli (pass-through) bir konveyör barındıran Rapid H4A modeli, SMEMA standartlarına uyumludur ve yüksek hacimli üretim ortamlarını desteklemek üzere tam otomatik bir üretim hattına sorunsuz bir şekilde entegre edilebilmektedir.
Rapid H4 sistemi, 4 probun tamamını aynı ped üzerine eş zamanlı olarak yerleştirebilir. Üçüncü nesil doğrusal kılavuz (linear guide) teknolojisini kullanan sistem, maksimum doğruluk ve ölçüm tekrarlanabilirliği eşliğinde son derece yüksek test hızlarına ulaşır. Cihaz ayrıca, PCB imalatında kullanılan en yeni malzemeler için 2 telli (2-wire) ve Kelvin (4-wire) gibi geleneksel test yöntemlerini başarıyla yürütebilen yenilikçi yeni prob tasarımlarıyla donatılmıştır.
- Sistem, seramik tabanların test işlemlerini gerçekleştirir.
- 4 adet bağımsız uçan prob (flying probe) ile donatılmıştır.
- Optik hizalama ve görüş testleri için prob üzerinde konumlandırılmış 1 adet HD CCD kamera (üst) içerir.
- Rapid 250 modeli için 540mm x 610mm (21″ x 24″) ölçülerinde bir test alanı sağlar.
- Rapid 230 modeli için 500 x 396 mm (19.69 X 15.59”) ölçülerinde bir test alanı sunar.
- Rapid H4 modeli için manuel konfigürasyonu destekler.
- Rapid H4 modeli için manuel ve otomatik konfigürasyon seçenekleri mevcut olup, SMEMA uyumluluğu ile fırçasız motorlarla çalışan soldan sağa geçişli konveyör özelliğine sahiptir.
- Manuel ve otomatik kart yükleme işlemlerini destekler.
- Seica VIVA® Yazılımı ile çalışır.
Gelişmiş donanım ve yazılım entegrasyonu sayesinde esnek mimari, tüm benzersiz pazar segmentlerine kolayca hitap eder. Seica, farklı operasyonel ve üretim süreci gereksinimlerini karşılamak amacıyla iki tamamlayıcı mimariye sahip RAPID Line serisini sunan tek ATE üreticisidir.
Yatay mimari, test sürecinin tam otomasyonuna izin veren ve operatör müdahalesini ortadan kaldıran hat içi (in-line) konfigürasyonlar için tasarlanmış sistemler sunar. Modern pazarda hat içi otomasyon, yalnızca yüksek hacimli üretim anlamına gelmez; küçük veya büyük miktarlardaki düzinelerce benzersiz partiyi veya kart parça numarasını test edebilme yeteneğini ifade eder.
SMEMA standartlarına uyumlu entegre, otomatik bir konveyör, hat içi konuşlandırmayı veya çeşitli kart boyutlarının otomatik olarak işlenmesi için MTBH yükleme ve boşaltma modülü ile birleştirilmeyi mümkün kılar.
Buna karşılık dikey sistemler, ergonomik bir tasarıma ve azaltılmış taban alanına sahiptir; bu da onları alanın kısıtlı olduğu ve operatörlerin verimli çalışabileceği ortamlar için uygun hale getirir. Hızlı manuel yükleme ve boşaltma prosedürleri, hızlı test programı geri dönüş süreleriyle birleşerek, sürekli test değişiklikleri sırasında bile bağımsız PCB'lerin hassas bir şekilde test edilmesini sağlar.
Tüm RAPID test cihazları, yüksek performans ve kullanıcı dostu çalışma sunmak için Seica VIP platformundan yararlanır. Ayrıca fiber optik dijital iletişim, sinyal iletimlerinin parazitlerden tamamen muaf kalmasını sağlayarak ölçümlerin maksimum doğruluğunu ve tekrarlanabilirliğini garanti altına alır.
