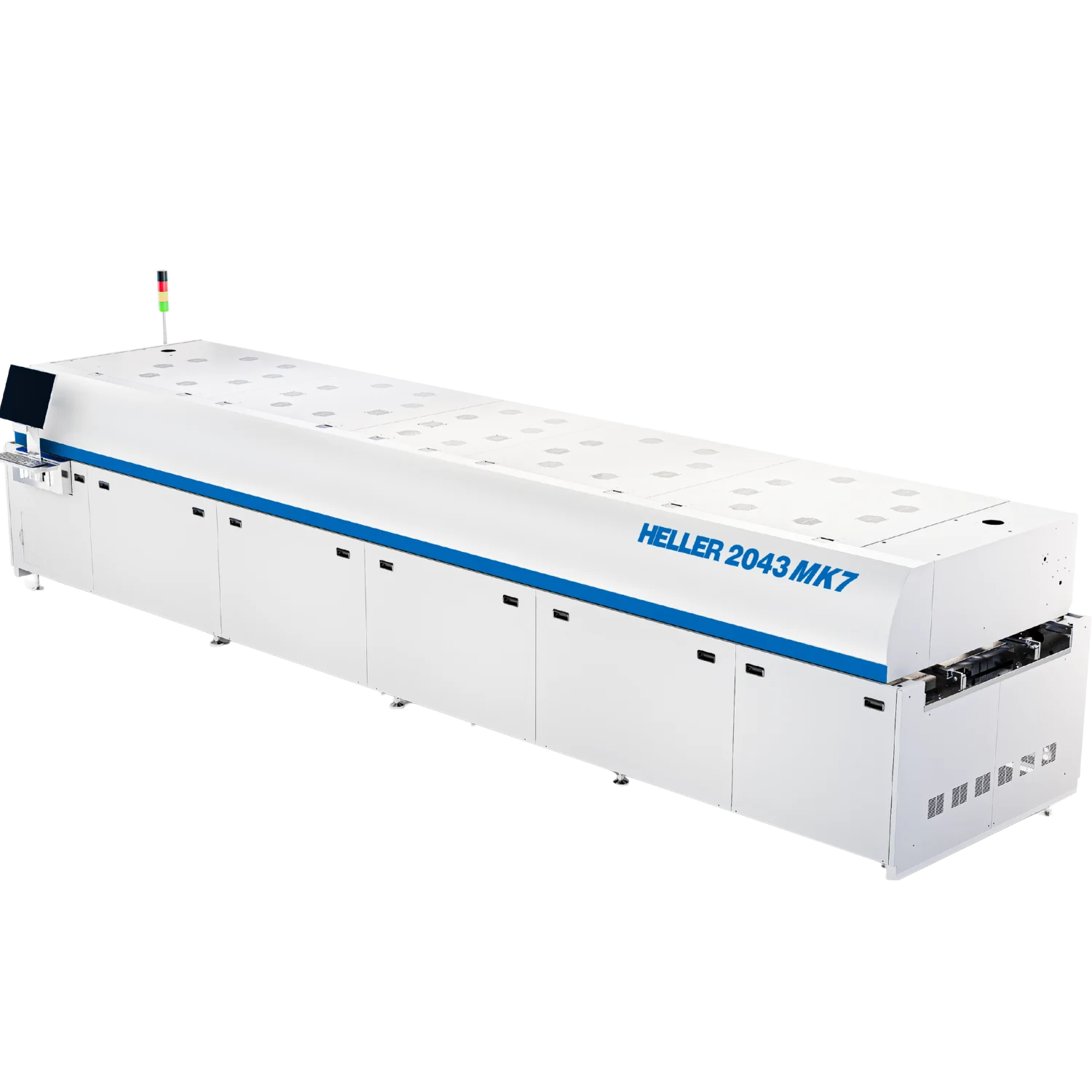

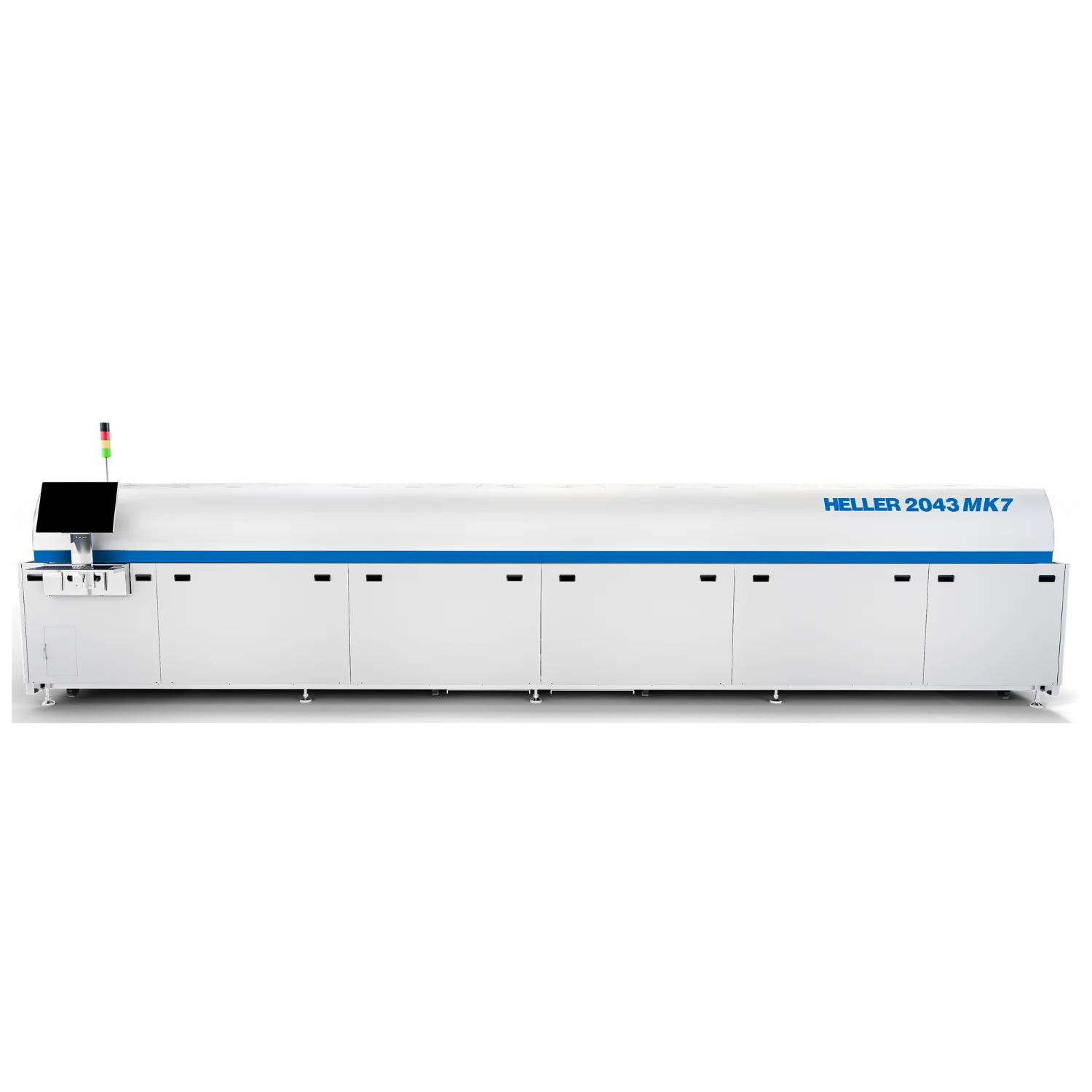

2043 MK7 (4 Soğutma Zonlu) Reflow Fırını
ISO Sertifikalı ve Endüstri 4.0 Uyumlu Çözüm
ISO sertifikalı Heller MK7 reflow fırını, çığır açan tasarımlara sahip öncü bir sistemdir. Bu model; düşük Delta T, azaltılmış azot tüketimi ve uzatılmış bakım aralıkları gibi kritik ihtiyaçları, üretim sahasında görüş kolaylığı sağlayan alçak profilli bir tasarımda birleştirir. MK7; azot odası, hava ve vakum opsiyonlarıyla farklı üretim ihtiyaçlarına göre özelleştirilebilmektedir.
✓ Endüstri 4.0 Uyumluluğu: Modern akıllı fabrikalar için tam uyumlu reflow fırını altyapısı.
✓ Enerji Verimliliği: Enerji kaybında %10-15 oranında tasarruf sağlayacak şekilde tasarlanmıştır.
✓ Devrimsel Yeşil Flux Yönetimi: Atık yan ürün oluşturmayan bir katalizör sistemi kullanır. Fırın çalışırken flux temizliğine imkan tanıyarak tıkanma riskini ortadan kaldırır.
✓ Termal Hassasiyet: Üstün lehimleme kalitesi için kart üzerinde düşük Delta T sağlar.
✓ Operasyonel Kolaylık: Bakımı kolaydır ve ek ücret ödemeden entegre CPK yazılımı ile birlikte sunulur.
Yüksek Verimli SMT ve Yarı İletken Uygulamaları için Yeni MK7 Reflow Fırını
MK7 reflow fırını, yenilikçi tasarımı ve gelişmiş mühendisliği ile SMT ve yarı iletken üretiminde devrim yaratıyor.
Daha düşük Delta T, azaltılmış azot kullanımı ve uzatılmış önleyici bakım aralıkları dahil olmak üzere tüm temel müşteri taleplerini, üretim alanı genelinde net görünürlük sağlayan kompakt, düşük yükseklikli bir sistemde birleştirir.
En Yüksek Verim ve Verimlilik
✔ Kart üzerinde en düşük Delta T
✔ Minimum azot ve güç tüketimi
✔ Bakım gerektirmeyen tasarım
✔ Vakum seçeneği ile Void içermeyen reflow süreci
✔ Endüstri 4.0 uyumlu sistem
✔ Ücretsiz Entegre Cpk yazılımı
2043 MK7 Reflow Fırını – Ultra Yüksek Hacimli SMT Üretim Sistemi
2043 MK7 reflow fırını, büyük ölçekli SMT üretimi için tasarlanmış, 13 ısıtma bölgesi ve 1,88 m/dk'ya kadar bant hızları ile donatılmış ultra yüksek hacimli bir sistemdir. En düşük Delta T'yi, optimize edilmiş azot ve güç kullanımını ve tutarlı lehimleme kalitesi için gelişmiş flux yönetimi seçeneklerini sağlar.
12 inç genişliğindeki ısıtıcı modülleri, diğer SMT reflow sistemleriyle profil uyumluluğunu garanti eder.
✔ Yerleşik Termal İzleme
✔ Azot hazır < 100 ppm
✔ Enerji Yönetim Sistemi
✔ Düşük bakım gerektiren tasarım
✔ 12 inç genişliğinde ısıtıcı modülleri
✓ Yeni alçak profil kapak, operatör erişimini kolaylaştırır.
✓ Tüm dış panellerin çift yalıtımı, %10–15 oranında enerji tasarrufu sağlar.
✓ IoM (Internet of Manufacturing) konseptiyle akıllı fabrikalar, bağlantılı makineler ve dijital üretim sistemleri arasında kusursuz entegrasyon sunar.
✓ Geliştirilmiş ısıtma modülü, daha iyi hava akışı ve düşük Delta T performansı sağlar.
✓ Uniform Gas Management sistemi, net akışı ortadan kaldırarak azot kullanımını %40’a kadar azaltır.
✓ Yeni yarı dairesel ısıtıcı, daha dayanıklı, verimli ve uzun ömürlüdür.
✓ MK7, flux’ı özel çıkarılabilir mekanizmalarda toplayan patentli bir sistem sunar. Bu sayede bakım işlemleri üretim devam ederken yapılabilir. Flux filtrasyon kutusu, tıkanma riskini ortadan kaldırır ve bakım aralıklarını uzatır.
✓ Flux-Free Grill sistemi, kalıntı oluşumunu engelleyerek maksimum üretim verimi sağlar.
✓ Düşük sıcaklıklı katalizör, flux’ı zararsız CO₂ ve H₂O’ya dönüştürür ve hiçbir zararlı yan ürün üretmez.
✓ Ek enerji veya soğutma gerektirmez, bu da işletme maliyetlerini düşürür. Ayrıca, fırın içindeki oksijeni azaltarak azot tüketimini optimize eder.
✓ Bu sistem, fırının temiz kalmasını sağlar, bakım aralıklarını uzatır ve üretkenliği artırır.
✓ Üç aşamalı kontrol sistemi (1. Kademe: Reflow Fırın CPK, 2. Kademe: Proses CPK, 3. Kademe: Ürün İzlenebilirliği) ile üreticiler kaliteyi ve verimi artırırken maliyetleri düşürür.
✓ Otomatik veri kaydı ve izlenebilirlik, tüm reflow lehimleme parametrelerinin kontrol altında ve standartlara uygun kalmasını sağlar.
| Özellik | MK 2043 (4C) |
|---|---|
| Uzunluk (mm) | 7224 |
| Genişlik (mm) | 1.520 |
| Yükseklik (mm) | 1.440 |
| Ağırlık (kg)** | 4180 |
| Özellik | MK 2043 (4C) |
|---|---|
| Güç Girişleri | 208 / 240 / 380 / 400 / 415 / 440 / 480 VAC |
| Maks. Akım Çekişi | 100 Amp @ 480v |
| Sürekli Güç kW | 13 - 20 |
| N2 Kaynak Basıncı (bar) | 5-7 |
| N2 Çalışma Basıncı (bar) | 6 |
| Tipik N2 Tüketimi*** | 500-700SCFH |
| Özellik | MK 2043 (4C) |
|---|---|
| Isıtma Zonları* | 13 |
| Isıtma Uzunluğu (mm)* | 4.494 |
| Soğutma Zonları* | 4 |
| Soğutma Uzunluğu (mm)* | 1.550 |
| Maks. Sıcaklık (°C)* | 350 |
| Sıcaklık Kontrolörü Çözünürlüğü (°C)* | ±0.1 |
| Profil Değişim Süresi (min) | 5-15 |
| Özellik | MK 2043 (4C) |
|---|---|
| Tek Hat / Mesh Bant* | 50 - 560, Opsiyon 50 - 610 |
| Tek Hat Modunda Çift Hat* | 50 - 400, Opsiyon 50 - 450 |
| Çift Hat Modunda Çift Hat* | 50 - 225, Opsiyon 50 - 250 |
| Çift Hat Rayları* | FMMM, FMMF, FMFM |
| PCB Yönü | L to R, R to L |
| PCB Üst/Alt Boşluğu (mm)* | Elek bant: Üst 58 / Zincir: ±29 & ±35 |
| Taşıma Yüksekliği (mm)* | Elek bant: 930+/-60 & Zincir: 960+/-60, & Opsiyon 900+/-60 |
| Konveyör Hızı (mm/min)* | 250 - 1,880 |
| PCB Destek Pim Uzunluğu | 4.75 |
| Otomatik Yağlama Sistemi | S |
| Motorlu Genişlik Ayarı | S |
| KIC Profiling Yazılımı | S |
| ❕ |
|---|
| *Talep üzerine özel opsiyon |
| ** Fırın ağırlığı, fiili konfigürasyona göre değişir |
| *** PPM, PCB boyutu ve fırın konfigürasyonuna göre değişir |
| S: Standart |
| Lütfen hava fırınları ve N2 (azot) fırınları için teknik özelliklerin farklılık gösterebileceğini ve ürün iyileştirmeleri veya teknik güncellemeler nedeniyle gerçek ürün özelliklerinin bu tanıtım broşüründe listelenenlerden farklı olabileceğini unutmayın. En güncel bilgiler için lütfen bizimle iletişime geçin. |
