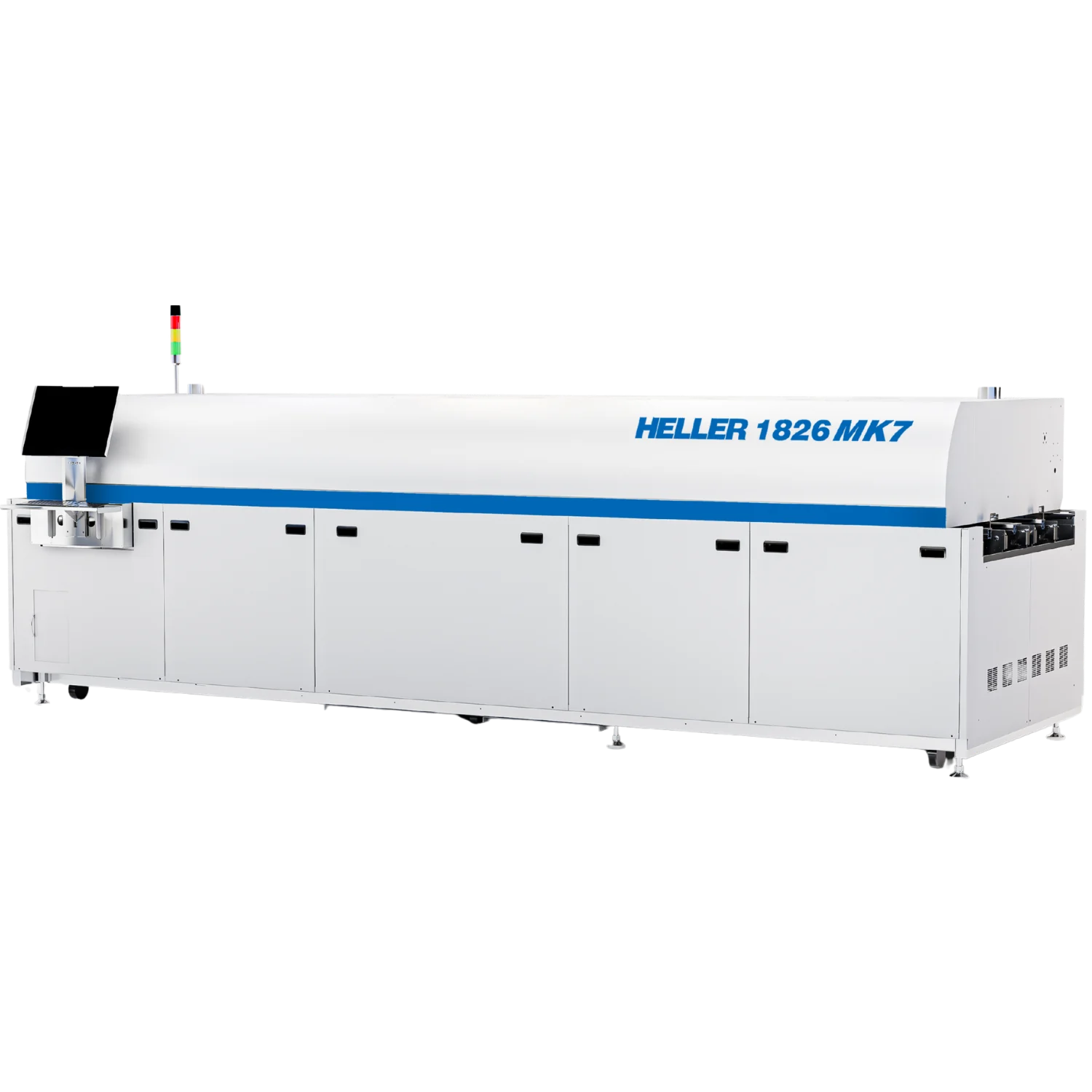

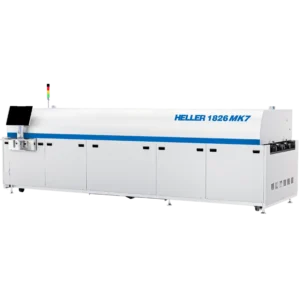

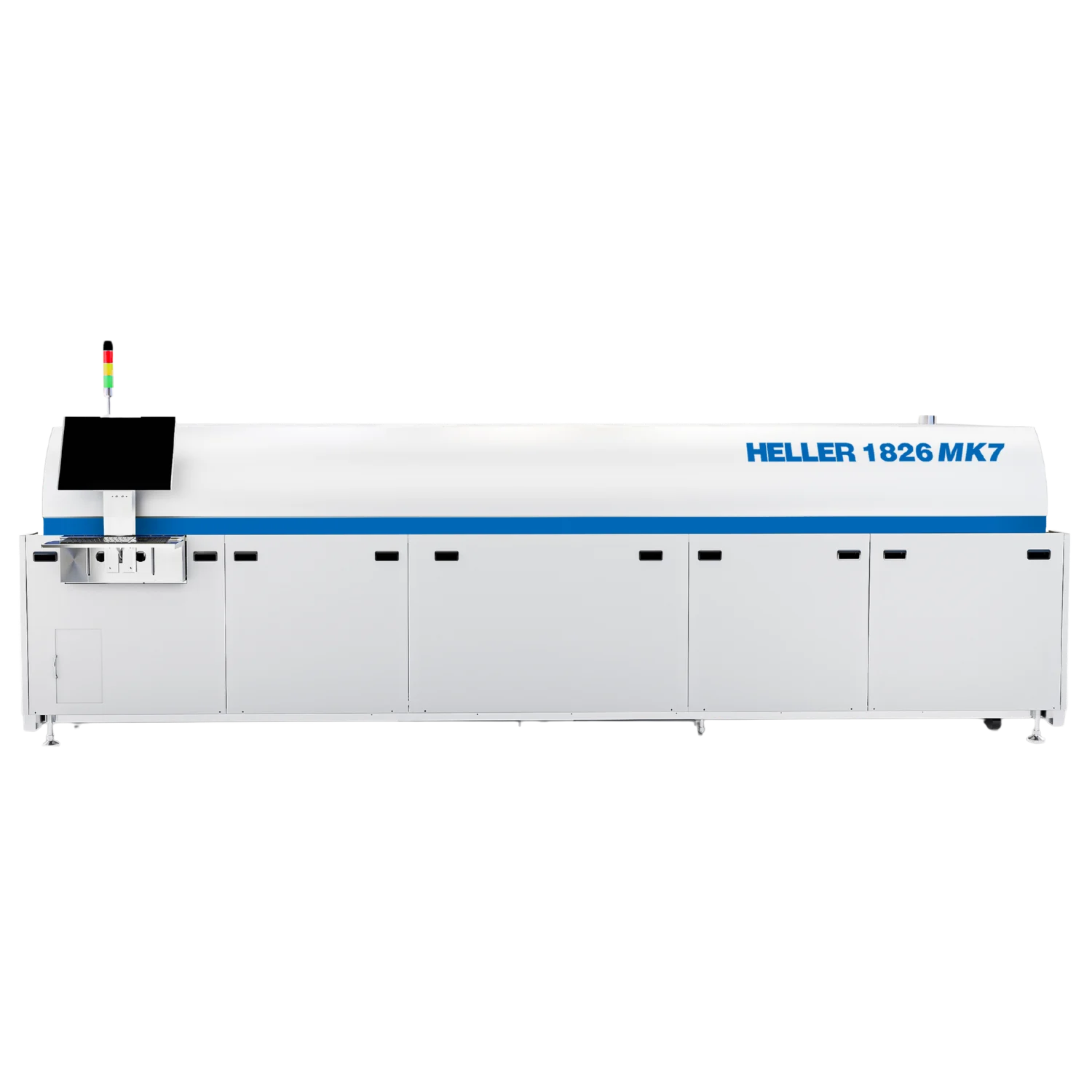

MK 1826 Kürleme (Reflow) Fırın
Yüksek Hacimli SMT Üretimi için Tasarlandı
1826 MK7, 8 ısıtma bölgesi ve 1,88 m/dk’ye kadar bant hızıyla yüksek performanslı bir reflow fırınıdır. En düşük Delta T, optimize edilmiş azot ve enerji tüketimi ile gelişmiş flux yönetimi seçenekleri sunarak kararlı lehimleme kalitesi sağlar. 12 inç genişliğindeki ısıtma modülleri, diğer SMT reflow sistemleriyle profil uyumluluğu sunar.
✔ Dahili Isıl İzleme
✔ < 100 ppm azot uyumluluğu
✔ Enerji Yönetim Sistemi
✔ Düşük bakım gereksinimi
✔ 12 inç genişliğinde ısıtma modülleri
Yüksek Hızlı SMT ve Yarı İletken Uygulamaları için Yeni MK7 Reflow Fırını
MK7 reflow fırını, yenilikçi tasarımı ve gelişmiş mühendisliği ile SMT ve yarı iletken üretiminde devrim yaratır.
Düşük Delta T, azaltılmış azot kullanımı ve uzatılmış bakım aralıkları gibi müşteri taleplerini, kompakt ve alçak yapılı bir sistemde birleştirir.
Bu yapı, üretim hattında net görüş ve kolay erişim sağlar.
En Yüksek Verim ve Verimlilik
✔ Kart üzerindeki en düşük Delta T
✔ Minimum azot ve enerji tüketimi
✔ Bakım gerektirmeyen tasarım
✔ Vakum seçeneğiyle Void-free üretim
✔ Endüstri 4.0 uyumlu sistem
✔ Ücretsiz entegre Cpk yazılımı
✔ Yeni alçak profil kapak, operatör erişimini kolaylaştırır.
✔ Tüm dış panellerin çift yalıtımı, %10–15 oranında enerji tasarrufu sağlar.
✔ IoM (Internet of Manufacturing) konseptiyle akıllı fabrikalar, bağlantılı makineler ve dijital üretim sistemleri arasında kusursuz entegrasyon sunar.
✔ Geliştirilmiş ısıtma modülü, daha iyi hava akışı ve düşük Delta T performansı sağlar.
✔ Uniform Gas Management sistemi, net akışı ortadan kaldırarak azot kullanımını %40’a kadar azaltır.
✔ Yeni yarı dairesel ısıtıcı, daha dayanıklı, verimli ve uzun ömürlüdür.
✔ MK7, flux’ı özel çıkarılabilir mekanizmalarda toplayan patentli bir sistem sunar. Bu sayede bakım işlemleri üretim devam ederken yapılabilir. Flux filtrasyon kutusu, tıkanma riskini ortadan kaldırır ve bakım aralıklarını uzatır.
✔ Flux-Free Grill sistemi, kalıntı oluşumunu engelleyerek maksimum üretim verimi sağlar.
✔ Düşük sıcaklıklı katalizör, flux’ı zararsız CO₂ ve H₂O’ya dönüştürür ve hiçbir zararlı yan ürün üretmez.
✔ Ek enerji veya soğutma gerektirmez, bu da işletme maliyetlerini düşürür.
✔ Ayrıca, fırın içindeki oksijeni azaltarak azot tüketimini optimize eder.
✔ Bu sistem, fırının temiz kalmasını sağlar, bakım aralıklarını uzatır ve üretkenliği artırır.
✔ Üç aşamalı kontrol sistemi (1. Kademe: Reflow Fırın CPK, 2. Kademe: Proses CPK, 3. Kademe: Ürün İzlenebilirliği) ile üreticiler kaliteyi ve verimi artırırken maliyetleri düşürür.
✔ Otomatik veri kaydı ve izlenebilirlik, tüm reflow lehimleme parametrelerinin kontrol altında ve standartlara uygun kalmasını sağlar.
| Özellik | MK 1826 |
|---|---|
| Uzunluk (mm) | 4.650 |
| Genişlik (mm) | 1.520 |
| Yükseklik (mm) | 1.440 |
| Ağırlık (kg)** | 2.420 |
| Özellik | MK 1826 |
|---|---|
| Güç Girişleri | 208 / 240 / 380 / 400 / 415 / 440 / 480 VAC |
| Maks. Akım Çekişi | 100 Amp @ 480v |
| Sürekli Güç kW | 8 - 14 |
| N2 Kaynak Basıncı (bar) | 5-7 |
| N2 Çalışma Basıncı (bar) | 6 |
| Tipik N2 Tüketimi*** | 500-700SCFH |
| Özellik | MK 1826 |
|---|---|
| Isıtma Zonları* | 8 |
| Isıtma Uzunluğu (mm)* | 2.760 |
| Soğutma Zonları* | 2 |
| Soğutma Uzunluğu (mm)* | 700 |
| Maks. Sıcaklık (°C)* | 350 |
| Sıcaklık Kontrolörü Çözünürlüğü (°C)* | ±0.1 |
| Profil Değişim Süresi (min) | 5-15 |
| Özellik | MK 1826 |
|---|---|
| Tek Hat / Mesh Bant* | 50 - 560, Opsiyon 50 - 610 |
| Tek Hat Modunda Çift Hat* | 50 - 400, Opsiyon 50 - 450 |
| Çift Hat Modunda Çift Hat* | 50 - 225, Opsiyon 50 - 250 |
| Çift Hat Rayları* | FMMM, FMMF, FMFM |
| PCB Yönü | L to R, R to L |
| PCB Üst/Alt Boşluğu (mm)* | Elek bant: Üst 58 / Zincir: ±29 & ±35 |
| Taşıma Yüksekliği (mm)* | Elek bant: 930+/-60 & Zincir: 960+/-60 & Opsiyon 900+/-60 |
| Konveyör Hızı (mm/min)* | 250 - 1,880 |
| PCB Destek Pim Uzunluğu | 4.75 |
| Otomatik Yağlama Sistemi | S |
| Motorlu Genişlik Ayarı | S |
| KIC Profiling Yazılımı | S |
| ❕ |
|---|
| *Talep üzerine özel opsiyon |
| ** Fırın ağırlığı, fiili konfigürasyona göre değişir |
| *** PPM, PCB boyutu ve fırın konfigürasyonuna göre değişir |
| S: Standart |
| Lütfen hava fırınları ve N2 (azot) fırınları için teknik özelliklerin farklılık gösterebileceğini ve ürün iyileştirmeleri veya teknik güncellemeler nedeniyle gerçek ürün özelliklerinin bu tanıtım broşüründe listelenenlerden farklı olabileceğini unutmayın. En güncel bilgiler için lütfen bizimle iletişime geçin. |
MK7 Serisi ürünlerini daha yakından tanımak için hazırlanan bu tanıtım videosu, ürünün genel çalışma prensibini ve kullanım senaryolarını özetler.
