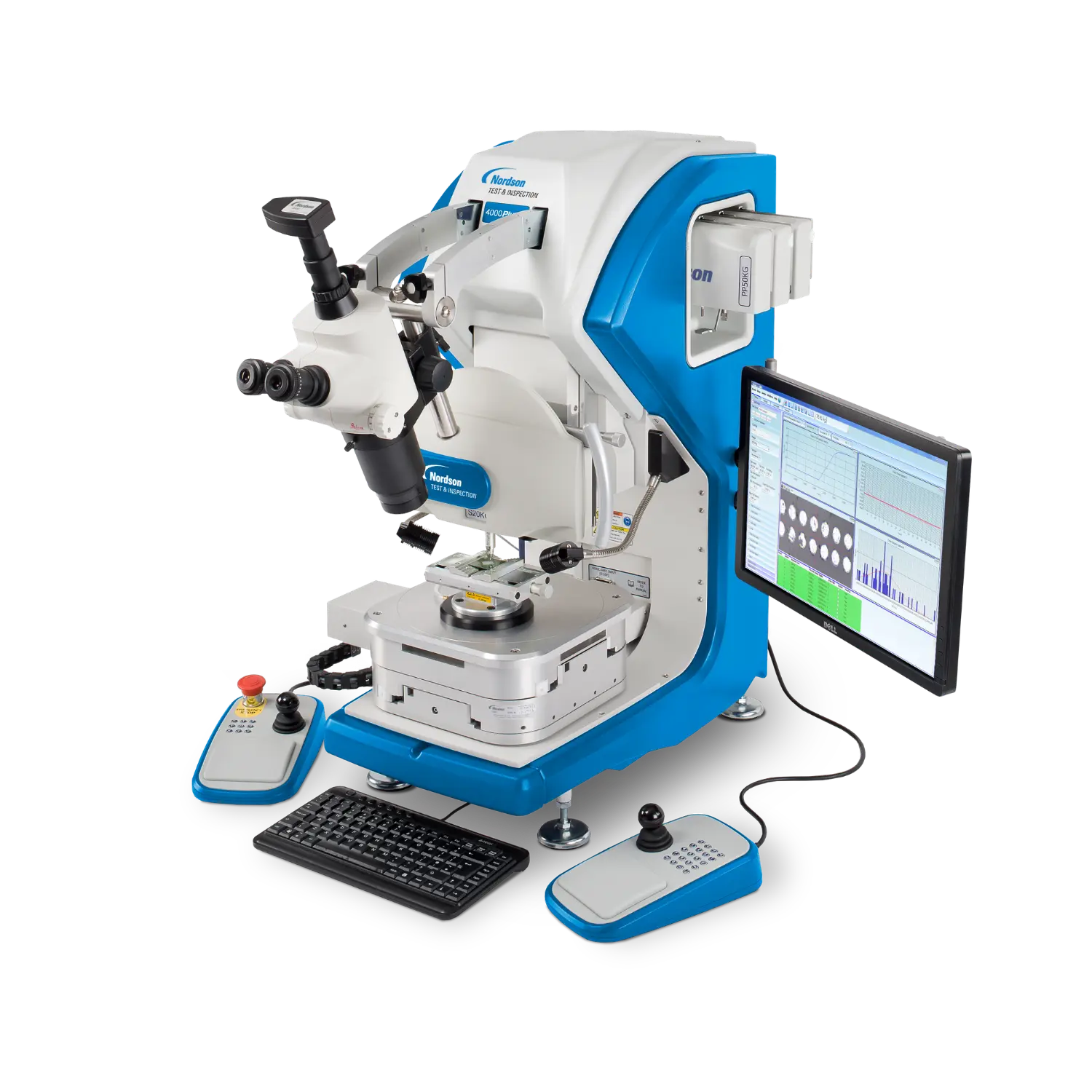

4000 Plus Bondtester
4000Plus bondtester, sonuçlarda tam güven vererek rakipsiz veri doğruluğu ve tekrarlanabilirliği sunar ve bond testi alanında endüstri standardını belirler. İkinci nesil Nordson TEST & INSPECTION sistemi olan bu ünite, piyasadaki en gelişmiş ve sınıfının en iyisi bond test cihazı konumundadır.

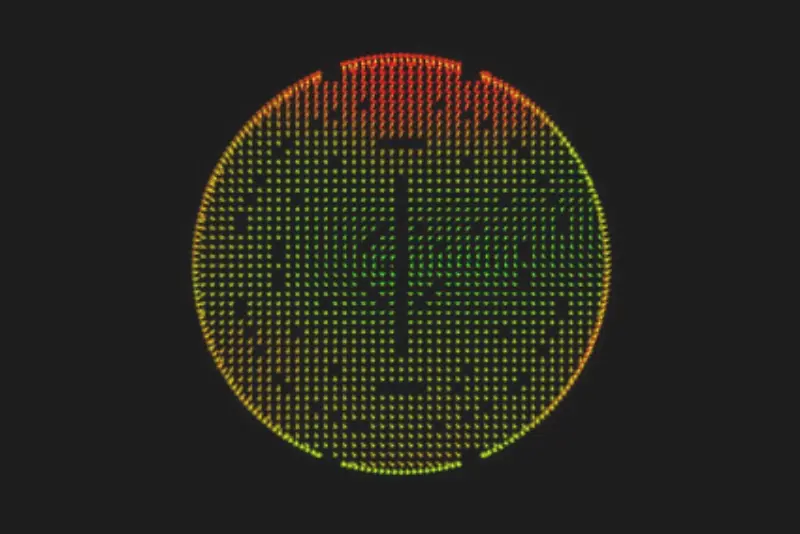

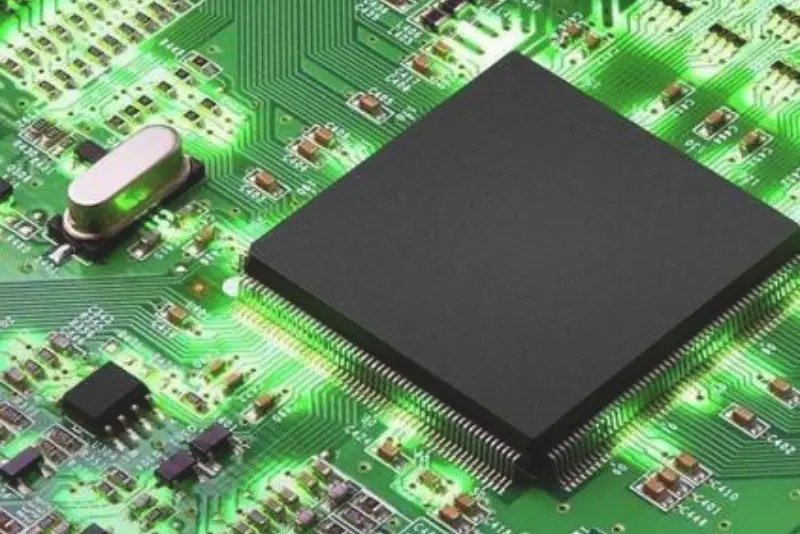

Çok amaçlı kullanım için tasarlanan 4000Plus bondtester; 200kg‘a kadar kayma testleri, 100kg‘a kadar çekme testleri ve 50kg‘a kadar itme testleri gerçekleştirir. Bu geniş kapasite; yeni sıcak tümsek/pin çekme ve mikro malzeme testleri dahil tüm test uygulamalarını kapsar. Ayrıca sistem; wafer ara bağlantıları, kurşun çerçeveler, hibrit mikro devreler ve otomotiv elektronik paketlerinin çekme ve kayma testleri gibi zorlu uygulamalar için ideal bir uyumluluğa sahiptir.
Standart 4000Plus ana gövdesi, çoğu uygulamanın gereksinimlerini karşılayan 120mm dikey çalışma alanına sahiptir. Yüksek hassasiyet, daha yüksek hız ve bölge kayma seçenekleri dahil olmak üzere 160mm x 160mm boyutundan 300mm x 210mm boyutuna kadar XY tablaları sunulmaktadır. Ayrıca, ayarlanabilir sıcaklık kontrolüne sahip maksimum 200kg yükte 400°C'ye kadar çıkabilen ısıtmalı çalışma tablası mevcuttur.
Sektöre özgü çok işlevli kartuşlar (MFC'ler), 4000Plus bondtester cihazındaki otomatik test rutinleri için tasarlanmıştır. Bu bileşenler, karmaşık hibrit paketler için çok yüzeyli test düzenlerine imkan tanırken hızlı uygulama değişimini kolaylaştırır.
Mevcut ve gelişmekte olan uygulamalar, standart ve özelleştirilmiş aparatlarla birleştirilmiş yük kartuşları vasıtasıyla eksiksiz şekilde desteklenir. Bu kurulum, 500kg'a kadar kayma testleri, 100kg'a kadar çekme testleri ve 50kg'a kadar itme testleri gerçekleştirir.

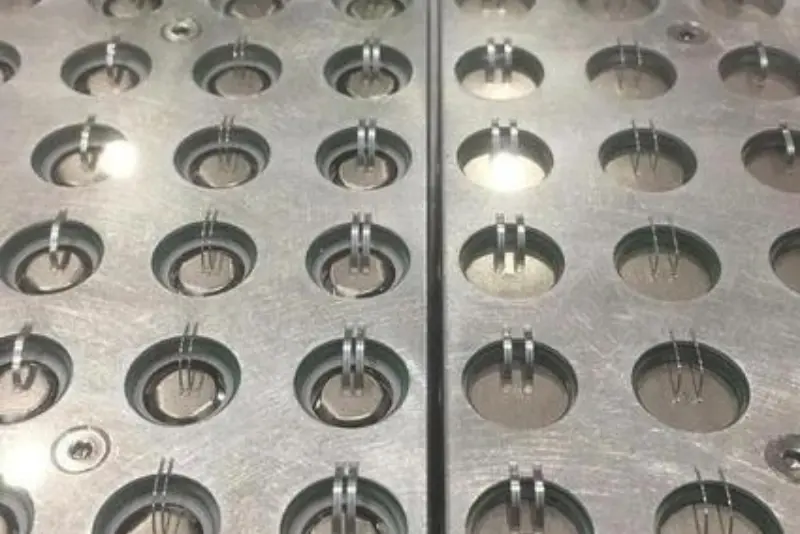

Şerit çekme – Kancalar ve cımbız çeneleri dahil geniş bir yük aracı yelpazesiyle, her boyutta ve tipte şerit test edilebilir.
Sıcak tümsek/pin çekme – Yeni bir yük kartuşu, özellikle PCB alt tabakası malzemelerini ve düşük profilli lehim tümseklerini değerlendirmek için bu çığır açan testi daha da iyi hale getirir.
Bakır tellerin ilk bağ top çekmesi ve saplamaların, tümseklerin ve sütunların çekilmesi – İlk kez özel çekme çeneleri, bu önemli ara bağlantılar üzerinde çekme testlerine olanak tanır.
Pasivasyon katmanı kayması – Yazılım ve özel bir yük aracının kombinasyonu, erişimin pasivasyon katmanıyla sınırlı olduğu durumlarda top kaymasına bir çözüm sunar.
4000Plus, hasar modu analizi, hizalama ve testlerin canlı kaydı için görüntüleme sistemleri sunarak bond testi ve mikro malzeme testi için geniş bir optik çözüm yelpazesi sağlar:

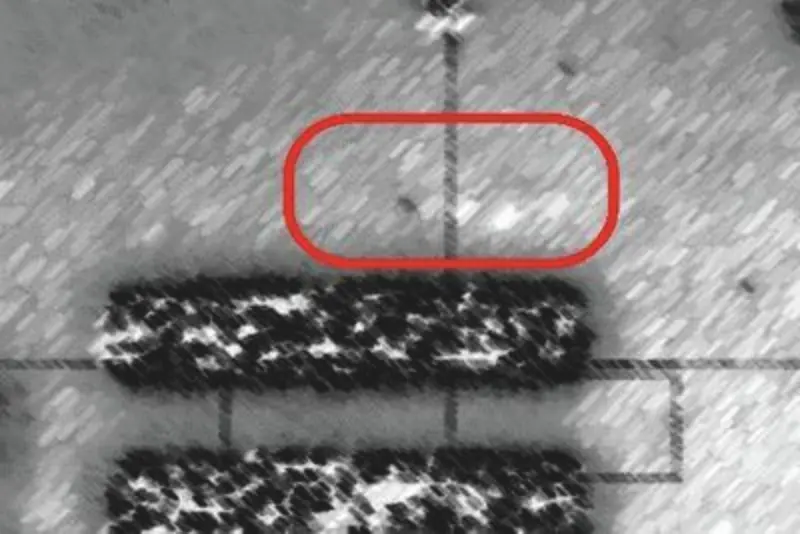

Gelişmiş analiz için görüntü yakalama sisteminin kurulumu hızlıdır ve test kafasına yakınlığı sayesinde daha hızlı test yapılmasını sağlar.

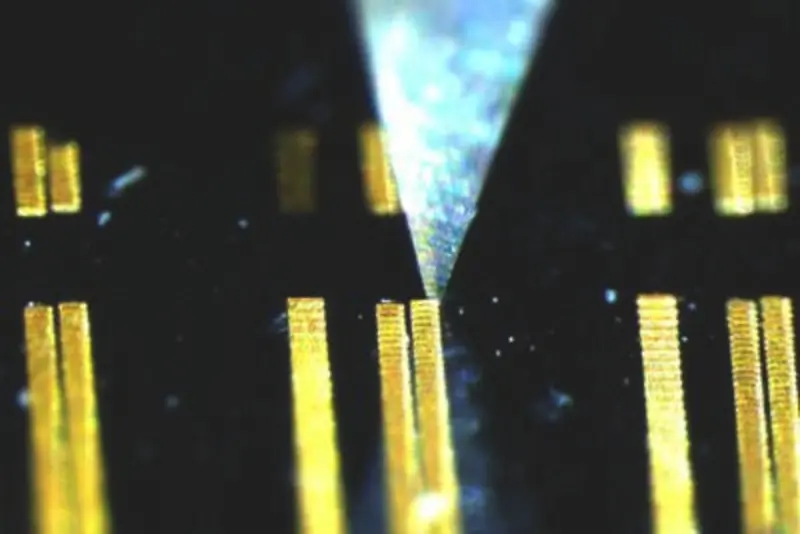

Trinoküler kamera, C-mount bağlantısına sahip herhangi bir stereo zoom mikroskobuna takılabilir. Uygun bir mikroskopla görüş alanı genişten yakına ayarlanabilir ve makro konumlandırma için idealdir.

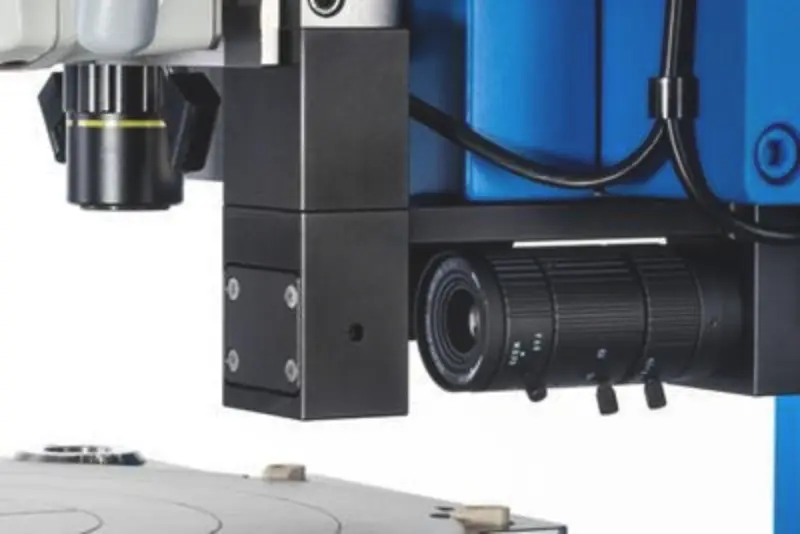

Yeni yüksek hızlı kameralar yüksek çözünürlüklü görüntüler sağlar ve işleme kapasitesini artırır. Tüm Nordson bond tester görüntüleme sistemleriyle uyumludur.
| Çalışma Yüzeyi Tipi | Önerilen Kesme (Shear) Uygulaması | XY Çalışma Mesafesi (Travel) | Maks. Y Kuvveti |
|---|---|---|---|
| Yüksek Hız | Bölge kesme (zone shear): 50 mm/s hızda 25 kg'a kadar veya 25 mm/s hızda 50 kg'a kadar | 160 x 160mm | 50 kg |
| Yüksek Kuvvet | Kalıp kesme (die shear): 0,7 mm/s hızda 200 kg'a kadar | 160 x 160mm | 200 kg |
| Yüksek Hassasiyet | Ultra ince aralıklı top kesme (ball shear): 0,7 mm/s hızda 10 kg'a kadar | 210 x 300mm | 10 kg |
| Özellik | 4000 Plus Bondtester |
|---|---|
| 4000Plus Ana Gövde (Mainframe) | 75 mm Z ekseni çalışma mesafesi; 120 mm dikey çalışma alanı |
| Özellik | 4000 Plus Bondtester |
|---|---|
| Taban Alanı (Footprint) | Genişlik = 630 mm (sol ve sağ joystikler dahil), Derinlik = 600 mm, Yükseklik = 830 mm |
| Ağırlık | XY tablası dahil 90 kg |
| Güç Kaynağı | 90 - 264 VAC tek faz |
| Pnömatik Besleme | Minimum 4 bar, 6 mm dış çaplı (OD) plastik boru. Not: Bazı özel uygulamalar daha yüksek basınç ve temiz, kuru hava gerektirebilir. |
| Vakum Besleme | Minimum 500 mm Hg (67 kPa), 6 mm dış çaplı (OD) plastik boru |
| Özellik | 4000 Plus Bondtester |
|---|---|
| Yük kartuşları kullanılarak elde edilen toplam sistem doğruluğu | Seçilen yük aralığı için tam ölçek sapmasının (FSD) %±0,1'i (bkz. detaylı yük hücresi/load cell özellikleri) |
| Kesme (top ve kalıp) yük kartuşu geri çekilme doğruluğu (S25 hariç) | Z ekseninde 2 mm'lik çalışma mesafesinde ±1 µm |
| S25 geri çekilme doğruluğu | Z ekseninde 2 mm'lik çalışma mesafesinde ±0,25 µm |
4000 Plus Bondtester ürününü daha yakından tanımak için hazırlanan bu tanıtım videosu, ürünün genel çalışma prensibini ve kullanım senaryolarını özetler.
