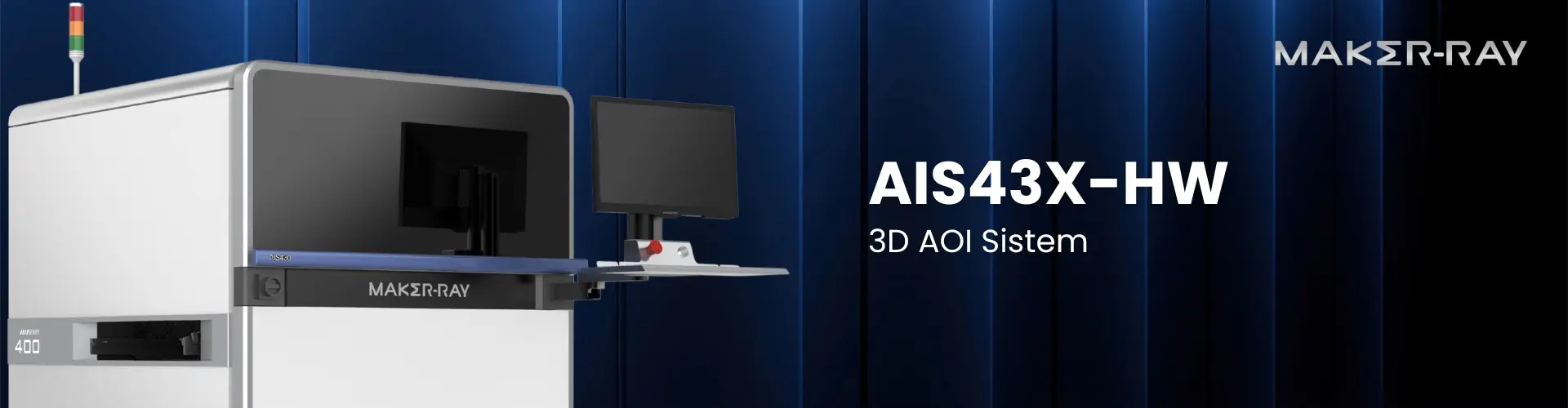

AIS43X-HW
Inline SMD Otomatik 3D Optik Kontrol sistemi, üç boyutlu bilgileri tam olarak geri kazandırmak için 3D görsel kontrol teknolojisini bünyesinde barındırır. Bu teknik yaklaşım, analiz sırasında 3D verilerin yüksek sadakatle elde edilmesini sağlar.
Tespit doğruluğunu artırmak için donanım, bir AI akıllı algoritma ile entegre edilmiştir. Bu destek, montaj sonuçlarının daha hassas şekilde izlenmesine olanak tanır. Ek olarak makine, tüm sistemin çalışma sırasında daha hızlı çalışmasını ve daha yüksek stabiliteyi korumasını sağlayan hafif entegre bir gövde ile inşa edilmiştir.
Sistem, yüksek komponentlerin ve küçük malzemelerin gerçek zamanlı HD fotoğraf çekimi ile uyumludur. Belirli bir FOV (görüş alanı) dahilindeki özel cihazlar için Z ekseni yüksekliği ayarlanarak krem lehim baskı görüntü kalitesini artırılır. 25 mm yüksekliğe kadar olan cihazlar için uyumluluk sağlar.
Çok açılı projeksiyon ve çok frekanslı saçaklı yapısal ışık füzyonu, görüntüdeki aşırı pozlama sorunlarını giderir. Bu süreç, ölçülen nesnenin 3D görüntüsünü aslına uygun şekilde geri kazandırmak ve hassas 3D veriler sağlamak için bir AI akıllı gürültü giderme fonksiyonunu bünyesinde barındırır.
Lehim tırmanma (climbing) durumu analiz edilerek; görüntülemenin ölçüm üzerindeki etkisini minimize etmek amacıyla kesit alanı, boyut ve açı ölçümleri gerçekleştirilir. Bu yöntem; soğuk lehim, az kalay ve fazla kalay gibi kusurların kontrol edilmesini etkili bir şekilde sağlar.
| Model | AIS430-HW |
|---|---|
| Ölçülebilir Kart Boyutu | 50x50mm~510x460mm (Büyük kart modu: Maks. 710x460mm) |
| Kamera | 12Mp renkli yüksek hızlı kamera. |
| Işık Kaynağı | RGBW renkli entegre ışık kaynağı + projeksiyon için 4 optik kaynak |
| Görüş Alanı (FOV) | 40mm*30mm |
| Çözünürlük | 10um |
| Denetim Hızı | 0.55 sn / FOV |
| Endüstriyel Bilgisayar | CPU: Intel i7 - Grafik: Nvidia GTX1050Ti - Bellek: 64G DDR4 - Depolama: 256G SSD + 2T HDD - Ağ: 1000M ağ kartı |
| Ekran | 23.8 inç |
| İşletim Sistemi | Ubuntu 18.04 LTS 64bit |
| Boyutlar ve Ağırlık | (U*Y*G) 1174*1642*1396mm, 890Kg |
| Güç Beslemesi ve Güç | AC 220V. Nominal güç 510W |
| Ortam Gereksinimleri | Sıcaklık: 10~45°C. Nem: 30~85% Bağıl Nem (RH) |
| Önemli Bilgi | Yukarıdaki parametreler standart konfigürasyonlardır. Özel gereksinimler olması durumunda değerlendirilebilir ve özelleştirilebilir. Bu bilgiler yalnızca referans amaçlıdır. Herhangi bir değişiklik olması durumunda asıl ürün esas alınacaktır. |
AIS43X-HW serisini daha yakından tanımak için hazırlanan bu tanıtım videosu, ürünün genel çalışma prensibini ve kullanım senaryolarını özetler.
