Aşınmaya dayanıklı kılavuz ray kullanılır, güçlü ve dayanıklıdır, değiştirilebilirliği yüksektir. Kılavuz rayın genişliği çeşitli ürün boyutlarını karşılayacak şekilde ayarlanabilir. Siperlikli paslanmaz çelik zincir, sıkışma önleyici tasarım, pratik ve güvenilirdir. Farklı proses gereksinimlerini karşılamak için opsiyonel çoklu raylı iletim. Tam modüler tasarım, uygun bakım, bakım süresini ve maliyetini azaltır. Patentli sıcak hava sistemi, daha verimli sıcak hava konveksiyon iletimi, daha hızlı ısı telafisi. Yeni fırın yapısı tasarımı, çok katmanlı ısı yalıtımı, çalışma ortamı sıcaklığını etkili bir şekilde düşürür.
Uygulama alanı: Proses kenarı veya alt alan gereksinimi olmayan ürünlerin kürlenmesi için uygundur;
Ray genişliği ürün özelliklerinin çeşitliliğini karşılamak için ayarlanabilir;
PCB, LED, Mini LED, kondansatör, güç kaynağı ve diğer bileşenlerin kürleme ve pişirme prosesleri için uygundur. Elektronik ürünleri, otomotiv elektroniğini, yarı iletkenleri, 3C ürünlerini vb. kapsar.
Uygulama Alanı
✔ Proses kenarı veya alt alan gereksinimi olmayan ürünlerin kürlenmesi için uygundur;
✔ Otomasyon üretim hattı ile ve manuel olarak yerleştirilen ürünler için uyumludur;
✔ Yeni enerjili araç elektronik ürünlerinin paketlenmesi ve kürlenmesi için uygundur; Elektronik sektöründe yaygın olarak kullanılır: PCB, LED, LCM, LCD, MLCC, elektrolitik kondansatör, indüktör, cep telefonu, 3C yarı iletken ürünler vb. kürleme ve pişirme prosesleri.

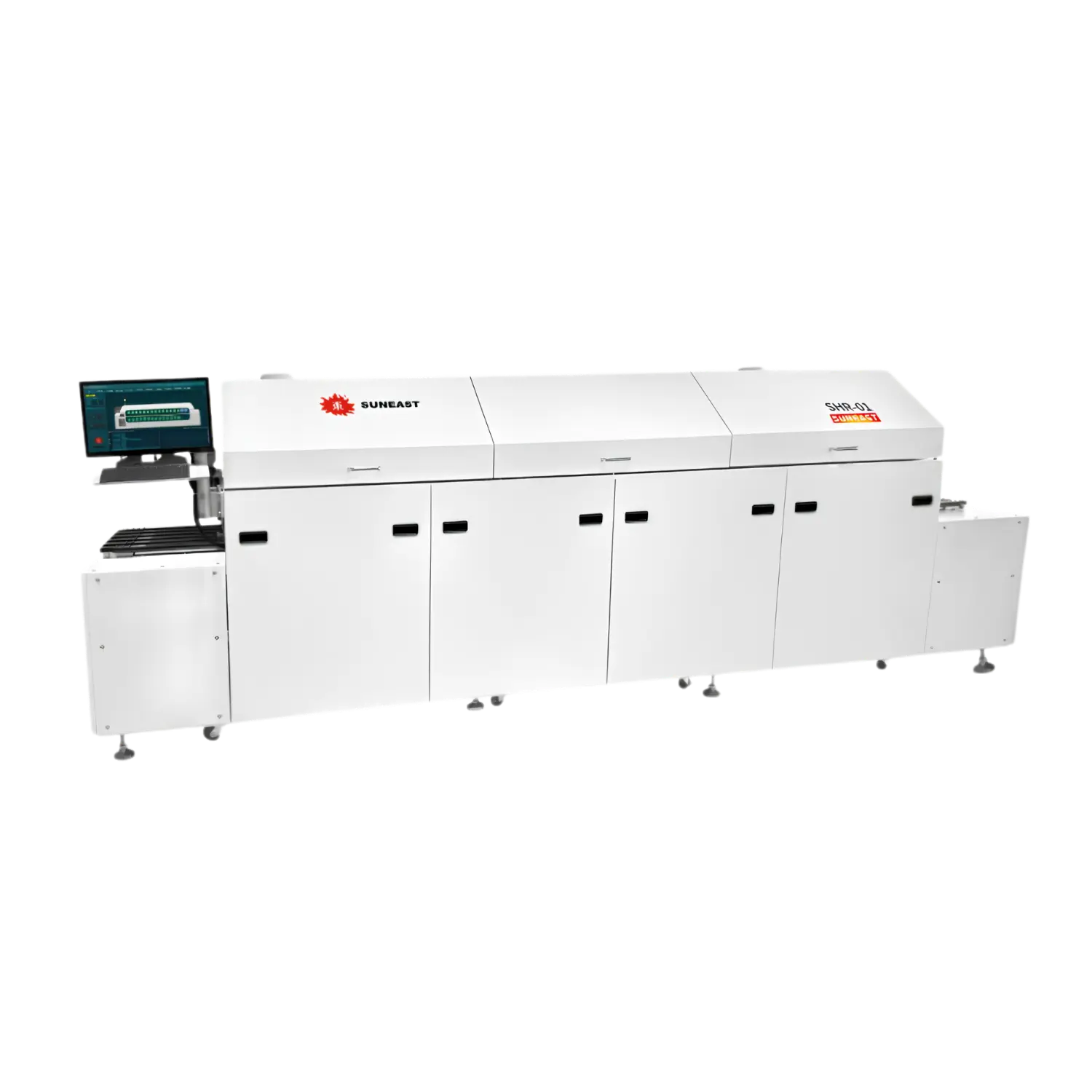

Tünel Fırının Ürün Özellikleri
✔ Ekipman, farklı ürünlerdeki özel proses gereksinimlerini karşılamak amacıyla PID sistemleriyle desteklenen kademeli sıcaklık kontrolüne sahiptir; bu sayede ideal fırın sıcaklık homojenliği ve üstün kürleme kalitesi sağlar. Sıcak hava sirkülasyonu tasarımı, düşük toplam güç tüketimiyle yüksek termal verimlilik sunarak geleneksel sistemlere kıyasla %25'in üzerinde enerji tasarrufu sağlar. Özel bir ısı yalıtım yapısıyla donatılan dış gövde sıcaklığı, enerji kaybını en aza indirmek için oda sıcaklığı seviyelerine yakın kalır. Sistem, özellikle uzun pişirme uygulamalarında farklı üretim taleplerini karşılamak üzere esnek konfigürasyon sağlayan modüler bir tasarım içerir. Ayrıca, otomatik üretim hatlarıyla sağlanan sorunsuz entegrasyon; iş gücü ihtiyacını etkili bir şekilde optimize eder, manuel taşımayı azaltır, kusurları en aza indirir ve genel operasyonel verimliliği artırır.
Özelleştirilmiş Taşıma Rayları
✔ Kılavuz raylı taşıma modu, özel ürün proses gereksinimlerine uygun şekilde özelleştirilebilir. Sunulan seçenekler arasında takviyeli ağ bantlı konveyör, geniş plaka ağır yük zincirli konveyör, standart raylı taşıma, ağır hizmet tipi endüstriyel zincir ve plaka destekli zincirli konveyör yer almaktadır.
Tünel Fırının Yapısal Özellikleri
✔ Tünel fırın, dengeli bir çalışma sağlamak adına ayarlanabilir frekans dönüştürmeli bilgisayar kontrollü taşıma hızlarını bünyesinde barındırır. Fırın odasının açılması güvenilir bir elektrikli itme çubuğu ile gerçekleştirilirken, entegre egzoz sistemi fırın içinde temiz bir ortamı korur. Opsiyonel sıcaklık eğrisi test arayüzü pratik bir operasyonel izleme imkanı sunar. Bakım süreçleri; modüler sıcak hava motorları ve çekmece tipi ısıtma modülleri sayesinde kolaylaştırılmıştır.
Hava Kanalı Yapı Tasarımı
✔ Patentli hava kanalı yapısı, gelişmiş sıcaklık homojenliği ve daha yüksek termal verimlilik sunmak adına verimli bir ısıtma modülünden yararlanır ve kürleme kalitesinin tutarlılığını etkili biçimde sağlar. Isıtma modülü, uzun kullanım ömrü için tasarlanmış yüksek verimli ısıtma elemanlarını içerir ve zahmetsiz değişim için çekmece tipi montaj özelliği taşır.
| Özellik | SHR-01G(01-05T-400) | SHR01G(01-05T) |
|---|---|---|
| Boyutlar | U4200 × G1300 × Y1685 mm | U4200 × G1300 × Y1685 mm |
| Ağırlık | Yaklaşık 1400 kg | Yaklaşık 1800 kg |
| Güç Kaynağı | 3P 5L 380 V 50/60 Hz | 3P 5L 380 V 50/60 Hz |
| Kontrol Sistemi | PC + PLC | PC + PLC |
| Toplam Güç | Yaklaşık 32 kW | Yaklaşık 32 kW |
| Konveyör Tipi | Paslanmaz Çelik Sıkışma Önleyici Zincir | Paslanmaz Çelik Sıkışma Önleyici Zincir |
| Konveyör Genişliği | Min. 50 mm – Maks. 400 mm | Min. 50 mm – Maks. 350 mm (Çift Hat Eş Zamanlı) |
| Ürün Yüksekliği (Fikstür Dahil) | Maks. 95 mm | Maks. 95 mm |
| Giriş Yüksekliği | 900 ± 20 mm | 900 ± 20 mm |
| Konveyör Hızı | 100–500 mm/dk. | 100–500 mm/dk. |
| Hız Kontrol Yöntemi | İnvertör ile kapalı çevrim kademesiz hız kontrolü | İnvertör ile kapalı çevrim kademesiz hız kontrolü |
| Konveyör Yönü | Soldan Sağa (Opsiyon: Sağdan Sola) | Soldan Sağa (Opsiyon: Sağdan Sola) |
| Sıcaklık Kontrol Yöntemi | PID | PID |
| Sıcaklık Aralığı | Oda sıcaklığı ~ 200 °C | Oda sıcaklığı ~ 200 °C |
| Isıtma Sistemi | Kanal Üzerinden Isıtma | Kanal Üzerinden Isıtma |
| Isıtma Bölgesi Sayısı | 5 Isıtma Bölgesi | 5 Isıtma Bölgesi |
| Isıtma Bölgesi Uzunluğu | 3000 mm | 3000 mm |
| Soğutma Bölgesi Uzunluğu | Yok (Opsiyonel) | Yok (Opsiyonel) |
| Isınma Süresi | Yaklaşık 15 dk. | Yaklaşık 15 dk. |
| Çalışma Gücü | Yaklaşık 6 kW | Yaklaşık 7 kW |
| Sıcaklık Değeri Gösterim Hassasiyeti | 1 °C | 1 °C |
| Arıza Alarmı | Üç Renkli Sinyal Lambası + HMI Alarmı | Üç Renkli Sinyal Lambası + HMI Alarmı |
| Egzoz Gereksinimi | 2 × Φ150 Egzoz Çıkışı, Her Bir Çıkış İçin Yaklaşık 15 m³/dk. Egzoz Debisi | 2 × Φ150 Egzoz Çıkışı, Her Bir Çıkış İçin Yaklaşık 15 m³/dk. Egzoz Debisi |
| Parametre Kaydı | Proses Verileri ve Durum Kaydı | Proses Verileri ve Durum Kaydı |
| Elektrik Kesintisi Koruması | UPS ile Donatılmıştır | UPS ile Donatılmıştır |
| Hava Beslemesi | Yok | Yok |
| Not: Üretim kapasitesi gereksinimlerine göre 4, 5, 8, 9, 10 veya 12 ısıtma bölgeli konfigürasyonlar önerilmektedir. Isıtma bölgesi sayısı özelleştirilebilir. |
