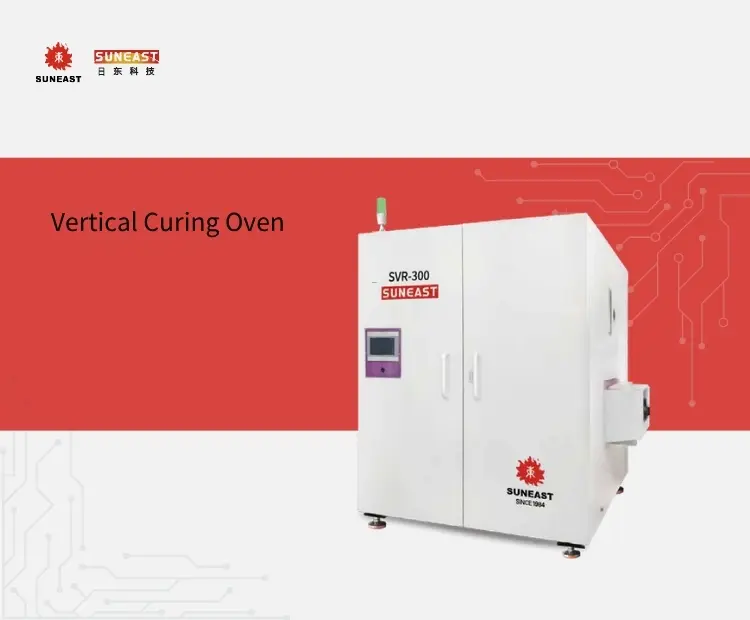

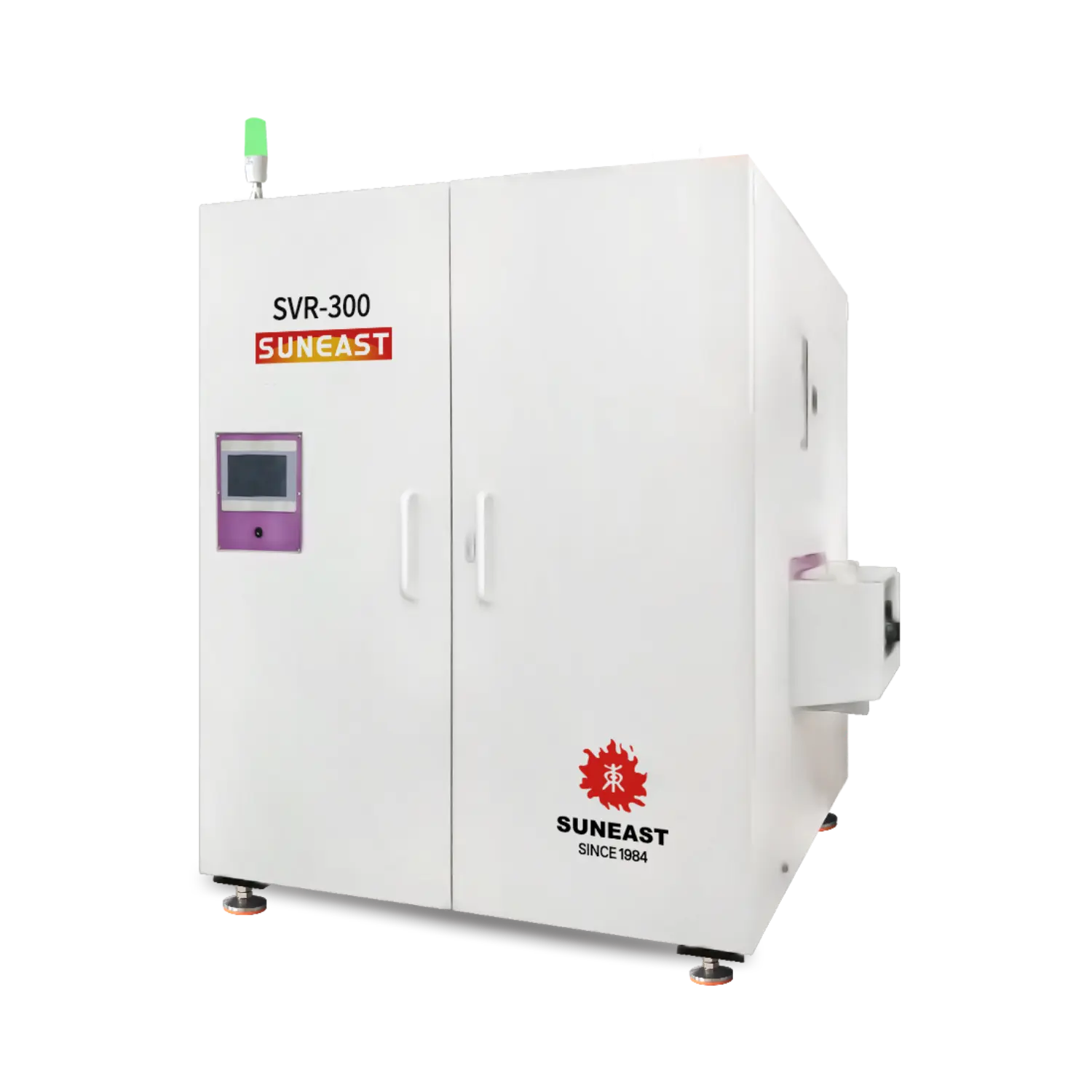

Hat içi dikey fırın, kompakt yapısı ve küçük ayak izi sayesinde atölye alanından maksimum düzeyde tasarruf sağlar. Yüksek üretim verimliliği sunarak, özellikle uzun kürlenme süresi gerektiren ürünlerde geleneksel kürleme fırınlarının oldukça üzerine çıkar ve üretim kapasitesini etkili bir şekilde yükseltir. Dikey fırınlara yönelik pazar talebi artmaya devam ederken, bu teknoloji geleneksel kürleme sistemlerinin yerini alarak sektör standardı haline gelmektedir.
Avantajlar
✔ Dikey Kürleme Fırını SVR SERİSİ üretim kapasitesini etkili bir şekilde artırır.
✔ Genel kürleme kalitesini yükseltir.
✔ Ekipman, değerli atölye alanından tasarruf sağlayan küçük bir kaplama alanına sahiptir.
✔ Kullanım maliyetini önemli ölçüde düşürür.
Çift kaldırma sistemi, yüksek verimlilikteki üretim gereksinimlerini karşılamak adına geniş bir depolama alanı sağlar. Tampon ve itme yapısında yüksek hassasiyetli adım motorları tercih edilerek hassas itme doğruluğu güvence altına alınır. Ayrıca, fırın içindeki PCB taşıma algılamasında çalışma güvenilirliğini sağlamak amacıyla ithal fiber optik sensörler kullanılır.
Uygulama
Ana uygulama: Çip bağlama, alt doldurma (underfill), bileşen paketleme ve ısıl kürleme gerektiren diğer üretim süreçleri. Bu süreçler; LED, FPC, otomotiv, 3C elektronik ürünler, motor, enstrüman, iletişim ve diğer ilgili sektörleri kapsar.
SVR-V serisi; LED şeritleri ve FPC gibi uzun kart kürleme işlemleri için özellikle uygundur.
Seçenekler
Soğutma Ünitesi
✔ Fırından sonra soğutma bağlantı konveyörü ile donatılmıştır
✔ Fırından sonra yüksek depolama miktarına sahip soğutma stoklama ünitesi ile donatılmıştır.
Azot sistemi
✔ Azot ayar debimetresi ve oksijen analizörü ile donatılmıştır
Isıtma sistemi
✔ 4 modül, 8 modül, 12 modül seçenekleri mevcuttur
Konveyör sistemi
✔ Depolama miktarı ve kartlar arasındaki mesafe üretim sürecine göre özelleştirilebilir.
Raf
✔ Alt fikstür geri dönüş hattı için alan ayrılabilir.
Sıcaklık profili
✔ Dikey fırının sıcaklık profili ısıtma aşaması ve sabit sıcaklık aşamasından oluşur.
✔ Test fikstürü: L260mmW200mmH20mm, sıcaklık homojenlik sapması ≤1°C.
Isınma hızını ihtiyacınıza göre ayarlayın.
| Özellik | SVR-200 | SVR-300 | SVR-400 |
|---|---|---|---|
| Makine Boyutları | U2140 × G1800 × Y2150 mm | U2390 × G1870 × Y2150 mm | U2870 × G2010 × Y2150 mm |
| Makine Ağırlığı | Yaklaşık 1600 kg | Yaklaşık 1800 kg | Yaklaşık 2000 kg |
| Ürün Boyutları | Maks. G250 × U320 mm | Maks. G320 × U410 mm | Maks. G460 × U530 mm |
| Giriş Yüksekliği | 900 ± 20 mm | 900 ± 20 mm | 900 ± 20 mm |
| Depolama Tipi | Dikey depolama | Dikey depolama | Dikey depolama |
| Depolama Kapasitesi | Maks. ürün depolama kapasitesi: 60 adet | Maks. ürün depolama kapasitesi: 60 adet | Maks. ürün depolama kapasitesi: 60 adet(Özelleştirilebilir) |
| Hatve Yüksekliği | 25,4 mm'nin tam katları | 25,4 mm'nin tam katları | 25,4 mm'nin tam katları |
| Sıcaklık Aralığı | Oda sıcaklığı ~ 200 °C | Oda sıcaklığı ~ 200 °C | Oda sıcaklığı ~ 200 °C |
| Isınma Süresi | Yaklaşık 15 dk. | Yaklaşık 15 dk. | Yaklaşık 15 dk. (Ayarlanan sıcaklık: 150 °C) |
| Çalışma Gücü | Yaklaşık 6 kW | Yaklaşık 6 kW | Yaklaşık 6 kW |
| Toplam Güç | 45 kW | 45 kW | 45 kW |
| Sıcaklık Kontrol Hassasiyeti | ±1 °C | ±1 °C | ±1 °C |
| Arıza Alarmı | Üç renkli sinyal lambası + HMI uyarısı | Üç renkli sinyal lambası + HMI uyarısı | Üç renkli sinyal lambası + HMI uyarısı |
| Güç Kaynağı | 3P5L 380 V 50/60 Hz | 3P5L 380 V 50/60 Hz | 3P5L 380 V 50/60 Hz |
