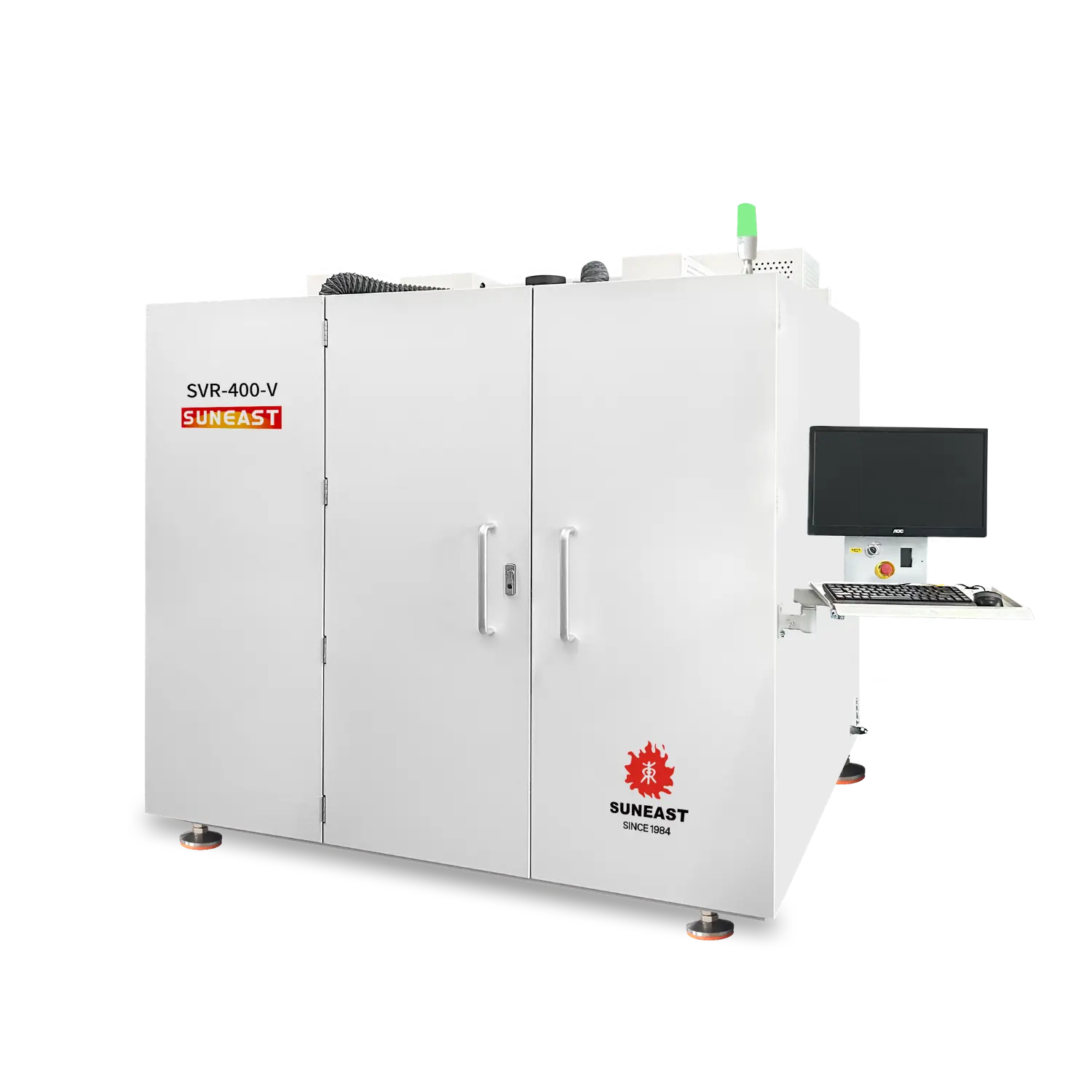

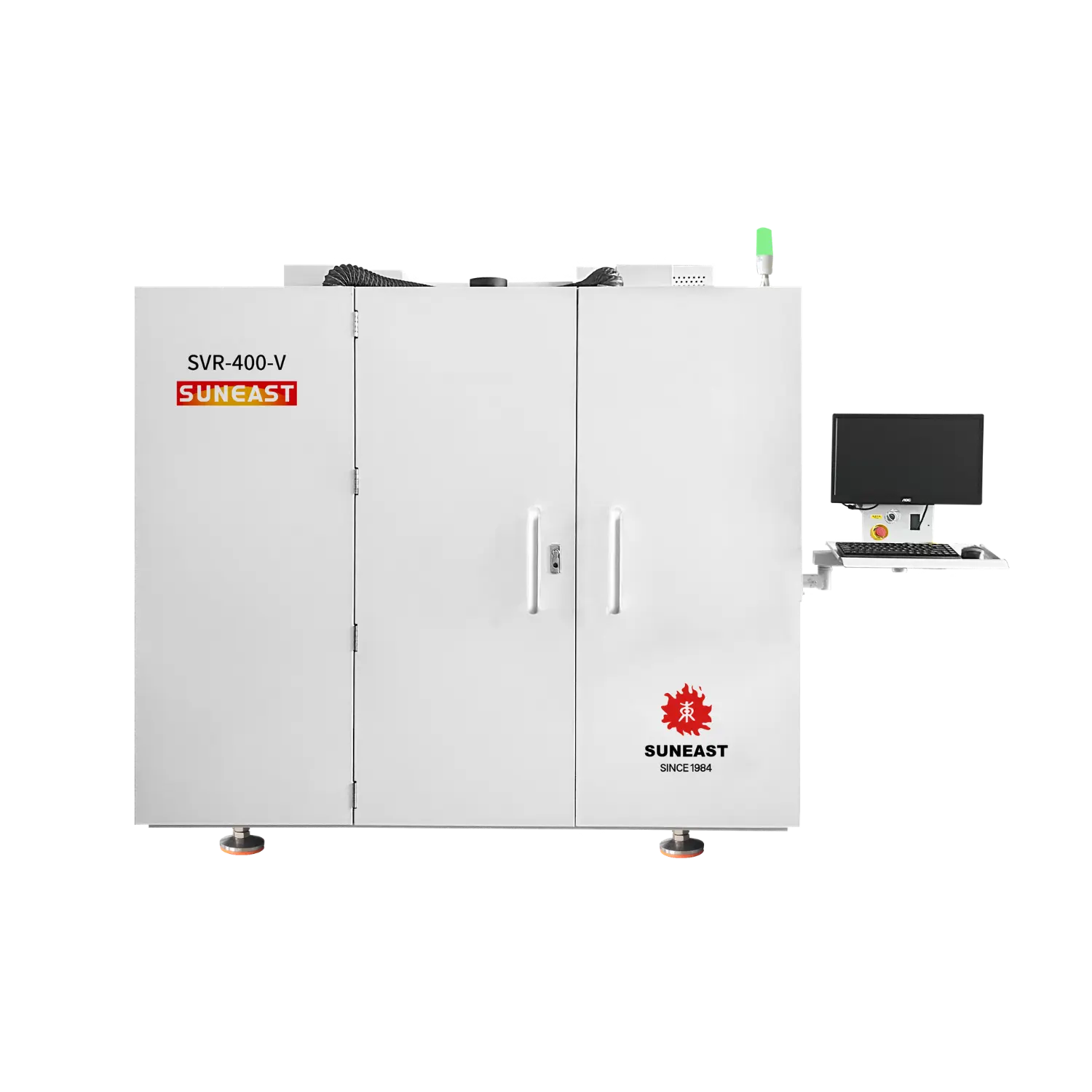

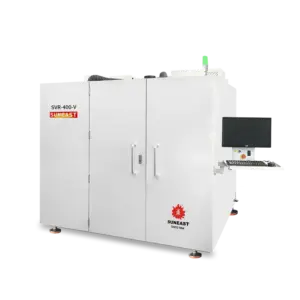

SVR-V serisi hat içi dikey fırın, operasyonel kullanım kolaylığını artırmak için geliştirilen yeni yükseltilmiş bir tasarıma sahiptir. Bağımsız sıcaklık kontrolüne sahip bölmeli ısıtma yapısı, termal verimliliği optimize ederken hassas bir sıcaklık yönetimi sağlar. Kararlı ve güvenilir taşıma sistemi; otomatik yükleme, boşaltma ve akıllı üretim iş akışlarını desteklerken çalıştırma ile bakım süreçlerini kolaylaştırır. Dikey alanı değerlendiren kompakt yapısı sayesinde üretim hattının toplam uzunluğunu etkili bir şekilde kısaltır. SVR-V serisi dikey fırın, 1200mm uzunluğa kadar olan kartların kürleme işlemlerinde üstün avantaj sağlar. Ek olarak, hassas temiz üretim süreç standartlarını karşılamak adına Sınıf 10.000 ile Sınıf 100 arasında değişen temiz oda uyumluluk konfigürasyonları sunar.
Avantajlar
✔ Uzun kart kürleme için ideal çözüm
✔ Açık yerleşim, basit ve bakımı kolay
✔ Depolama miktarı ayarlanabilir, esnek çalışma
✔ Daha az alan, daha düşük enerji tüketimi
Rulolu taşıma modu ray aşınma risklerini ortadan kaldırır ve sıvı yağlama gerektirmez; böylece kullanım ve bakım maliyetlerini önemli ölçüde azaltır. Kaldırma sistemi, sarsıntısız çalışma ve hassas konumlandırma sunarak genel süreç kararlılığını etkili bir şekilde artıran standart bir servo motor sürücü ile donatılmıştır. Ayrıca, ürün bilgilerini takip etmek ve akıllı fabrika yapılanmasını desteklemek amacıyla opsiyonel bir barkod okuyucu entegre edilebilir.
Uygulama
Ana uygulama: Çip bağlama, alt doldurma (underfill), bileşen paketleme ve ısıl kürleme gerektiren diğer üretim süreçleri. Bu süreçler; LED, FPC, otomotiv, 3C elektronik ürünler, motor, enstrüman, iletişim ve diğer ilgili sektörleri kapsar.
SVR-V serisi; LED şeritleri ve FPC gibi uzun kart kürleme işlemleri için özellikle uygundur.
Seçenekler
Soğutma Ünitesi
✔ Fırından sonra soğutma bağlantı konveyörü ile donatılmıştır
✔ Fırından sonra yüksek depolama miktarına sahip soğutma stoklama ünitesi ile donatılmıştır.
Azot sistemi
✔ Azot ayar debimetresi ve oksijen analizörü ile donatılmıştır
Isıtma sistemi
✔ 4 modül, 8 modül, 12 modül seçenekleri mevcuttur
Konveyör sistemi
✔ Depolama miktarı ve kartlar arasındaki mesafe üretim sürecine göre özelleştirilebilir.
Raf
✔ Alt fikstür geri dönüş hattı için alan ayrılabilir.
Sıcaklık profili
✔ Dikey fırının sıcaklık profili ısıtma aşaması ve sabit sıcaklık aşamasından oluşur.
✔ Test fikstürü: L260mmW200mmH20mm, sıcaklık homojenlik sapması ≤1°C.
Isınma hızını ihtiyacınıza göre ayarlayın.
| Özellik | SVR-200-V | SVR-300-V | SVR-400-V |
|---|---|---|---|
| Makine Boyutları | U1486 × G1830 × Y2100 mm | U1736 × G1930 × Y2150 mm | U2036 × G2030 × Y2150 mm |
| Makine Ağırlığı | Yaklaşık 1300 kg | Yaklaşık 1600 kg | Yaklaşık 1800 kg |
| Ürün Boyutları | Min.: G50 × U200 mm / Maks.: G250 × U520 mm | Min.: G50 × U200 mm / Maks.: G350 × U900 mm | Min.: G50 × U200 mm / Maks.: G450 × U1200 mm |
| Giriş Yüksekliği | 900 ± 30 mm | 900 ± 30 mm | 900 ± 30 mm |
| Depolama Tipi | Dikey depolama | Dikey depolama | Dikey depolama |
| Depolama Kapasitesi | 30 adet | 30 adet | 30 adet |
| Katman Aralığı | 20 mm | 20 mm | 20 mm (özelleştirilebilir) |
| Kürlenme Süresi | ≥1 dk., kürlenme süresi ayarlanabilir | ≥1 dk., kürlenme süresi ayarlanabilir | ≥1 dk., kürlenme süresi ayarlanabilir |
| Isıtma Modülü | 4 ısıtma modülü | 8 ısıtma modülü | 8 ısıtma modülü |
| Sıcaklık Aralığı | Oda sıcaklığı ~ 200 °C | Oda sıcaklığı ~ 200 °C | Oda sıcaklığı ~ 200 °C |
| Isınma Süresi | Yaklaşık 15 dk. | Yaklaşık 15 dk. | Yaklaşık 15 dk. (Ayarlanan sıcaklık: 150 °C) |
| Çalışma Gücü | Yaklaşık 4 kW | Yaklaşık 5 kW | Yaklaşık 6 kW |
| Sıcaklık Kontrol Hassasiyeti | ±1 °C | ±1 °C | ±1 °C |
| Sıcaklık Sapması | ≤±2 °C | ≤±2 °C | ≤±2 °C |
| Arıza Alarmı | Üç renkli sinyal lambası + HMI uyarısı | Üç renkli sinyal lambası + HMI uyarısı | Üç renkli sinyal lambası + HMI uyarısı |
| Güç Kaynağı | 3P5L 380 V 50/60 Hz | 3P5L 380 V 50/60 Hz | 3P5L 380 V 50/60 Hz |
