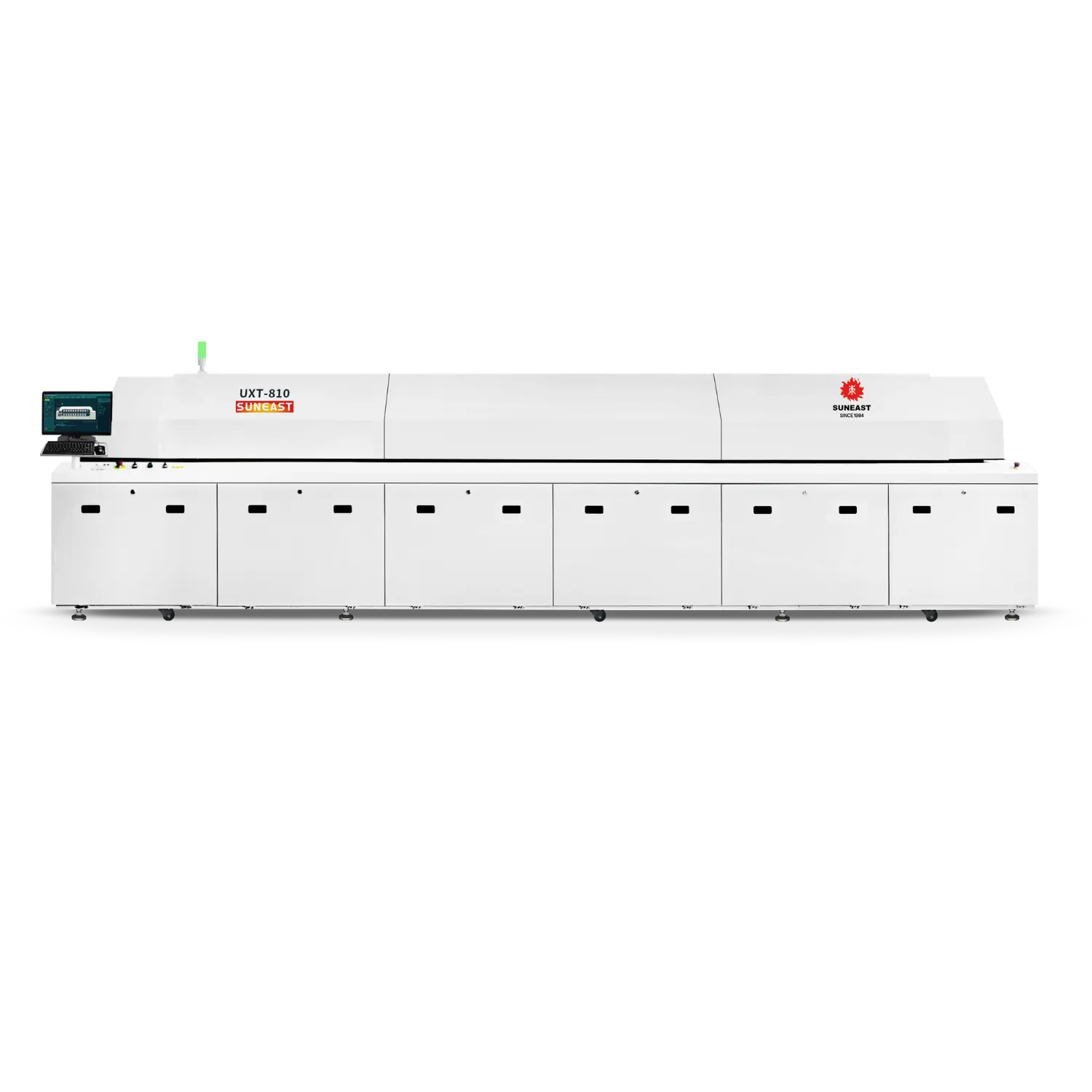

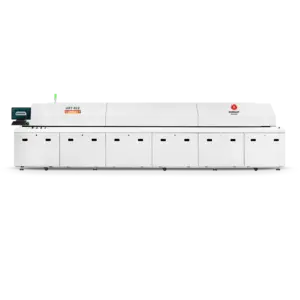

Sistem, en düşük enerji tüketimini korurken ideal ısı dengesiyle yüksek ısı enerjisi sağlamak üzere tasarlanmıştır. Patentli sıcak hava yapısı sayesinde, hızlı ısı telafisi ile birleşen verimli bir konveksiyon iletimi sunar. İthal bir PLC, yüksek hassasiyetli sıcaklık kontrolü ve üstün profil tekrarlanabilirliği sağlar. Ayrıca, dahili gerçek zamanlı fırın sıcaklığı izleme sistemi fırın sıcaklık profillerini otomatik olarak oluşturabilir ve operasyonel verilerin doğrudan MES platformuna izlenip yüklenmesine imkan tanır.
✔ Sistem, teorik ve pratik doğrulamalarla desteklenen, rüzgar çarkı ile eşleştirilmiş yüksek güçlü bir motor sayesinde düşük enerji tüketimiyle yüksek ısı enerjisi sağlar. Özdeş ayarlar altında, en ideal termal dengeye ulaşmak adına küçük ve büyük bileşenler arasındaki ısı emme farkını en aza indirir. Gelişmiş ısı yalıtım teknolojisi ve güncellenen fırın yapısı, yüzey sıcaklıklarını etkili bir şekilde düşürürken genel ısı kaybını azaltır. Operasyonlar; kararlı performans, hassas sıcaklık yönetimi ve yüksek eğri tekrarlanabilirliği sağlayan ithal bir PLC program kontrolörü ile yönetilir. Mekanik güvenilirlik, özel sertleştirme işlemine tabi tutulmuş, maliyetleri %50'ye varan oranda azaltacak şekilde dayanıklı ve yeniden kullanılabilir olarak tasarlanmış çift taraflı kılavuz ray ile artırılmıştır. Operasyonel verimlilik, bakımı kolaylaştıran modüler bir yerleşime sahip çevrimiçi bakımı yapılabilir reçine geri dönüşüm sistemi ile desteklenmektedir. Termal aktarım, konveksiyon verimliliğini en üst düzeye çıkaran ve daha hızlı ısı telafisi sağlayan patentli bir sıcak hava sistemine dayanır. Ayrıca, dahili gerçek zamanlı izleme sistemi opsiyonel olarak fırın sıcaklık eğrilerini otomatik oluşturabilir, akıllı veri takibine ve MES platformuna sorunsuz veri aktarımına imkan tanır.
✔ Isıtma modülü tasarımı, zahmetsiz bakım ve temizlik imkanı tanır. Ön ve arka geri akış konfigürasyonu, sıcaklık hassasiyetini korumak ve sıcak hava akış motorlarının kullanım ömrünü uzatmak amacıyla ısıtma bölgeleri arasındaki termal aktarımı yalıtar. Motor hızları ve buna bağlı hava akışı, frekans kontrolleri kullanılarak hassas bir şekilde ayarlanabilir. PCB taşıma süreçleri için sistem, güç kesintileri sırasında PCB yanmasını önleyen acil durum manuel taşıma mekanizmasıyla desteklenmiş birleşik manuel ve elektrikli genişlik ayarlama yapısı içerir. Özel ayarlanabilir genişlik ve sürüş tasarımı, sıkışma önleyici bir zincir vasıtasıyla kararlı ve güvenilir kart taşıması sağlar. Ayrıca sistem, güçlü fonksiyonel performans sunan yüksek kararlılıklı bir kontrol mimarisine sahiptir.
| Özellik | UXT-810/UXT-810N | UXT-812/UXT-812N | UXT-810/UXT-810N Dual tracks | UXT-810/UXT-812N Dual tracks |
|---|---|---|---|---|
| Isıtma Bölgesi Yapısı | 10 Isıtma Bölgesi, 20 Isıtma Modülü | 12 Isıtma Bölgesi, 24 Isıtma Modülü | 10 Isıtma Bölgesi, 20 Isıtma Modülü | 12 Isıtma Bölgesi, 24 Isıtma Modülü |
| Isıtma Bölgesi Uzunluğu | 3670 mm | 4390 mm | 3670 mm | 4390 mm |
| Isınma Süresi | 25 dk. | 25 dk. | 25 dk. | 25 dk. |
| Egzoz Çıkış Çapı ve Debisi | 2 × Φ145, Egzoz Gereksinimi 10 m³/dk. × 2 | 2 × Φ145, Egzoz Gereksinimi 10 m³/dk. × 2 | 2 × Φ145, Egzoz Gereksinimi 10 m³/dk. × 2 | 2 × Φ145, Egzoz Gereksinimi 10 m³/dk. × 2 |
| Özellik | UXT-810/UXT-810N | UXT-812/UXT-812N | UXT-810/UXT-812N Dual tracks | UXT-812/UXT-812N Dual tracks |
|---|---|---|---|---|
| Soğutma Tipi | Üç Soğutma Bölgesi: Cebri Su Soğutma | Üç Soğutma Bölgesi: Cebri Su Soğutma | Üç Soğutma Bölgesi: Cebri Su Soğutma | Üç Soğutma Bölgesi: Cebri Su Soğutma |
| Soğutma Bölgesi Uzunluğu | 1250 mm | 1250 mm | 1250 mm | 1250 mm |
| Chiller Gücü | 5P Su Chiller | 5P Su Chiller | 5P Su Chiller | 5P Su Chiller |
| Özellik | UXT-812/UXT-812N | UXT-812/UXT-812N | UXT-810/UXT-810N Dual tracks | UXT-812/UXT-812N Dual tracks |
|---|---|---|---|---|
| Konveyör Tipi | Zincir + Örgü Bant Senkron Taşıma | Zincir + Örgü Bant Senkron Taşıma | Zincir + Örgü Bant Senkron Taşıma | Zincir + Örgü Bant Senkron Taşıma |
| Konveyör Yönü | Soldan Sağa / Sağdan Sola | Soldan Sağa / Sağdan Sola | Soldan Sağa / Sağdan Sola | Soldan Sağa / Sağdan Sola |
| Konveyör Yüksekliği | 900 ± 20 mm | 900 ± 20 mm | 900 ± 20 mm | 900 ± 20 mm |
| Komponent Yüksekliği | Üst Boşluk 30 mm, Alt Boşluk 25 mm | Üst Boşluk 30 mm, Alt Boşluk 25 mm | Üst Boşluk 30 mm, Alt Boşluk 25 mm | Üst Boşluk 30 mm, Alt Boşluk 25 mm |
| Konveyör Hızı | 300–2000 mm/dk. | 300–2000 mm/dk. | 300–2000 mm/dk. | 300–2000 mm/dk. |
| Kılavuz Ray Yapısı | Temiz Odaya Özel Sertleştirilmiş Kılavuz Ray | Temiz Odaya Özel Sertleştirilmiş Kılavuz Ray | Temiz Odaya Özel Sertleştirilmiş Kılavuz Ray | Temiz Odaya Özel Sertleştirilmiş Kılavuz Ray |
| PCB Genişliği | Min. 50 mm – Maks. 400 mm (Opsiyon: Maks. 510 mm) | Min. 50 mm – Maks. 400 mm (Opsiyon: Maks. 510 mm) | Min. 50 mm – Maks. 250 mm (Çift Hat) / Min. 50 mm – Maks. 450 mm (Tek Hat) | Min. 50 mm – Maks. 250 mm (Çift Hat) / Min. 50 mm – Maks. 450 mm (Tek Hat) |
| Sabit Ray Konumu | Ön Ray Sabit (Opsiyon: Arka Ray Sabit) | Ön Ray Sabit (Opsiyon: Arka Ray Sabit) | Ön ve Arka Kılavuz Raylar Sabit, Ortadaki İki Kılavuz Ray Hareketli | Ön ve Arka Kılavuz Raylar Sabit, Ortadaki İki Kılavuz Ray Hareketli |
| Özellik | UXT-810/UXT-810N | UXT-812/UXT-812N | UXT-810/UXT-810N Dual tracks | UXT-812/UXT-812N Dual tracks |
|---|---|---|---|---|
| Güç Kaynağı | AC 3Ø 5W 380 V 50/60 Hz | AC 3Ø 5W 380 V 50/60 Hz | AC 3Ø 5W 380 V 50/60 Hz | AC 3Ø 5W 380 V 50/60 Hz |
| Toplam Güç | 96 kW | 117 kW | 96 kW | 117 kW |
| Başlangıç Gücü | 38 kW | 42 kW | 38 kW | 42 kW |
| Normal Çalışma Gücü Tüketimi | 10 kW | 12 kW | 11 kW | 13 kW |
| Sıcaklık Kontrol Aralığı | Oda Sıcaklığı – 320 °C | Oda Sıcaklığı – 320 °C | Oda Sıcaklığı – 320 °C | Oda Sıcaklığı – 320 °C |
| Kontrol Tipi | PC + PLC Kontrol Sistemi | PC + PLC Kontrol Sistemi | PC + PLC Kontrol Sistemi | PC + PLC Kontrol Sistemi |
| Sıcaklık Kontrol Hassasiyeti | ±1 °C | ±1 °C | ±1 °C | ±1 °C |
| PCB Sıcaklık Sapması | ±1 °C | ±1 °C | ±2 °C | ±2 °C |
| Veri Kaydı | Proses Verileri ve Durum Kaydı | Proses Verileri ve Durum Kaydı | Proses Verileri ve Durum Kaydı | Proses Verileri ve Durum Kaydı |
| Elektrik Kesintisi Koruması | UPS ile Donatılmıştır | UPS ile Donatılmıştır | UPS ile Donatılmıştır | |
| Kullanıcı Arayüzü | Windows Basitleştirilmiş Çince / İngilizce Arasında Çevrimiçi Serbest Geçiş | Windows Basitleştirilmiş Çince / İngilizce Arasında Çevrimiçi Serbest Geçiş | Windows Basitleştirilmiş Çince / İngilizce Arasında Çevrimiçi Serbest Geçiş | Windows Basitleştirilmiş Çince / İngilizce Arasında Çevrimiçi Serbest Geçiş |
| N₂ Bölgesi | Tam Azot Dolumu (“N” İbareli Modeller Azotlu Modellerdir) | Tam Azot Dolumu (“N” İbareli Modeller Azotlu Modellerdir) | Tam Azot Dolumu (“N” İbareli Modeller Azotlu Modellerdir) | Tam Azot Dolumu (“N” İbareli Modeller Azotlu Modellerdir) |
| MES | Standart | Standart | Standart | Standart |
| Bilgisayar | Endüstriyel Olmayan Standart Bilgisayar | Endüstriyel Olmayan Standart Bilgisayar | Endüstriyel Olmayan Standart Bilgisayar | Endüstriyel Olmayan Standart Bilgisayar |
| Özellik | UXT-810/UXT-810N | UXT-812/UXT-812N | UXT-810/UXT-810N Dual tracks | UXT-812/UXT-812N Dual tracks |
|---|---|---|---|---|
| Boyutlar (UxGxY) | 6400x1580x1650 mm | 7120x1580x1650 mm | 6400x1710x1650 mm | 7120x1710x1650 mm |
| Ağırlık | 2500-2700 kg | 3000-3200 kg | 2900-3100 kg | 3500-3700 kg |
| Flux geri kazanım sistemi | Standart | Standart | Standart | Standart |
| Renk | Parlak Dokulu Beyaz | Parlak Dokulu Beyaz | Parlak Dokulu Beyaz | Parlak Dokulu Beyaz |
