Modüler yapı, pratik temizlik ve bakım süreçleri sunar. Kararlı ve güvenilir anti-deformasyon yapı tasarımı ile geliştirilmiş olan sistem, hem manuel hem de elektrikli genişlik ayarlama olanakları sağlar. Ön ve arka hava geri dönüş konfigürasyonları, bölgeler arası hava akışı etkileşimini önleyerek hassas sıcaklık kontrolü sunar. Ürün kaynak kalitesini çok yönlü korumak adına tam azot dolumu opsiyoneldir. Ayrıca sistem, düşük azot tüketimi ve maliyet odaklı üretim sağlamak amacıyla opsiyonel bir azot kapalı döngü kontrol sistemi ile donatılabilir.
✔ Yüksek ısı enerjisi: Profesyonel ısıtma gücü ve hacim eşleştirmesi, kısa ısıtma bölgelerinde verimliliği en üst düzeye çıkarmak adına ideal termal verimlilik sunarak güçlü bir ısı tedariki sağlar.
✔ Düşük enerji tüketimi: Titiz teorik tasarım ve pratik testler, fabrika sahasında minimum enerji tüketimini korurken mükemmel CPK tekrarlanabilirlik değerleri sunar.
✔ Termal dengeleme: Doğrulanmış performans, sabit hız ve sıcaklık ayarlarında küçük ve büyük bileşenler arasında minimum ısı emme farkı sağlayarak tutarlı bir termal denge oluşturur.
✔ Büyük boyut: Kompakt yapısını koruyarak daha büyük PCB boyutlarını işleme imkanı tanır; çift hatlı kullanımda aynı anda 300 mm genişliğe, tek hatlı konfigürasyonda ise 550 mm genişliğe kadar PCB işleme imkanı sunar.

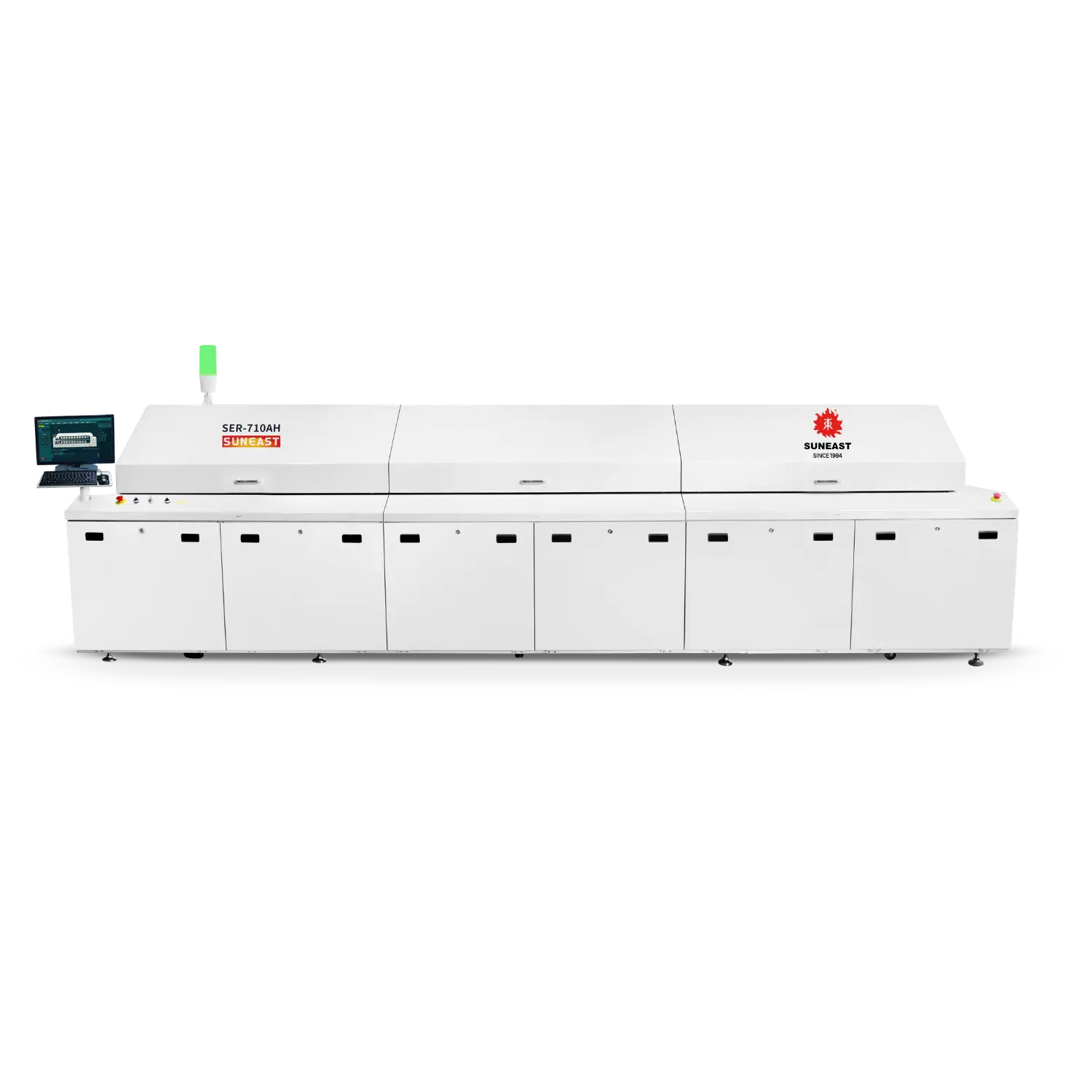

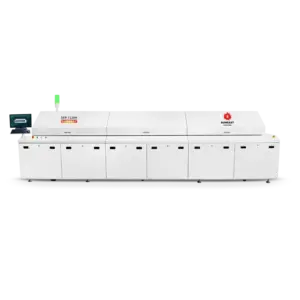

| Özellik | SER-708AH / SER-708H / 5ER-708NH | SER-710AH / SER-710H / SER-710NH | SER-712AH / SER-712H / SER-712NH | SER-706AH |
|---|---|---|---|---|
| Isıtma Bölgesi | 8 Isıtma Bölgesi, 16 Isıtma Modülü | 10 Isıtma Bölgesi, 20 Isıtma Modülü | 12 Isıtma Bölgesi, 24 Isıtma Modülü | 6 Isıtma Bölgesi, 12 Isıtma Modülü |
| Isıtma Uzunluğu | 2950 mm | 3670 mm | 4350 mm | 2230 mm |
| Soğutma Tipi | Çift Soğutma: Cebri Hava Soğutma / Su Soğutma (Opsiyonel: Üç Soğutma Bölgesi) | Çift Soğutma: Cebri Hava Soğutma / Su Soğutma (Opsiyonel: Üç Soğutma Bölgesi) | Çift Soğutma: Cebri Hava Soğutma / Su Soğutma (Opsiyonel: Üç Soğutma Bölgesi) | Çift Soğutma: Cebri Hava Soğutma / Su Soğutma (Opsiyonel: Üç Soğutma Bölgesi) |
| Egzoz Çıkış Çapı ve Debisi | 2 × Φ145, Egzoz Gereksinimi 15 m³/dk. × 2 | 2 × Φ145, Egzoz Gereksinimi 15 m³/dk. × 2 | 2 × Φ145, Egzoz Gereksinimi 15 m³/dk. × 2 | 2 × Φ145, Egzoz Gereksinimi 15 m³/dk. × 2 |
| Özellik | SER-708AH / SER-708H / 5ER-708NH | SER-710AH / SER-710H / SER-710NH | SER-712AH / SER-712H / SER-712NH | SER-706AH |
|---|---|---|---|---|
| Ürün Genişliği | Min. 50 mm – Maks. 400 mm | Min. 50 mm – Maks. 400 mm | Min. 50 mm – Maks. 400 mm | Min. 50 mm – Maks. 400 mm |
| Konveyör Yönü | Soldan Sağa / Sağdan Sola | Soldan Sağa / Sağdan Sola | Soldan Sağa / Sağdan Sola | Soldan Sağa / Sağdan Sola |
| Giriş Yüksekliği | 900 + 20 mm | 900 + 20 mm | 900 + 20 mm | 900 + 20 mm |
| Sabit Ray Konumu | Ön Ray Sabit (Opsiyon: Arka Ray Sabit) | Ön Ray Sabit (Opsiyon: Arka Ray Sabit) | Ön Ray Sabit (Opsiyon: Arka Ray Sabit) | Ön Ray Sabit (Opsiyon: Arka Ray Sabit) |
| Konveyör Tipi | Zincir + Örgü Bant Senkron Taşıma | Zincir + Örgü Bant Senkron Taşıma | Zincir + Örgü Bant Senkron Taşıma | Zincir + Örgü Bant Senkron Taşıma |
| Komponent Yüksekliği | Raya Göre Boşluk: Üst 30 mm, Alt 20 mm | Raya Göre Boşluk: Üst 30 mm, Alt 20 mm | Raya Göre Boşluk: Üst 30 mm, Alt 20 mm | Raya Göre Boşluk: Üst 30 mm, Alt 20 mm |
| Konveyör Hızı | 300–1500 mm/dk. | 300–1500 mm/dk. | 300–1500 mm/dk. | 300–1500 mm/dk. |
| Özellik | SER-708AH / SER-708H / 5ER-708NH | SER-710AH / SER-710H / SER-710NH | SER-712AH / SER-712H / SER-712NH | SER-706AH |
|---|---|---|---|---|
| Güç Kaynağı | AC 3Φ, 5W, 380 V, 50/60 Hz | AC 3Φ, 5W, 380 V, 50/60 Hz | AC 3Φ, 5W, 380 V, 50/60 Hz | AC 3Φ, 5W, 380 V, 50/60 Hz |
| Toplam Güç | 57 kW | 71 kW | 89 kW | 45 kW |
| Başlangıç Gücü | 30 kW | 35 kW | 40 kW | 30 kW |
| Çalışma Gücü | 7,5 kW | 9,5 kW | 11,5 kW | 6 kW |
| Sıcaklık Aralığı | Oda Sıcaklığı – 320 °C | Oda Sıcaklığı – 320 °C | Oda Sıcaklığı – 320 °C | Oda Sıcaklığı – 320 °C |
| Kontrol Tipi | PC + PLC Kontrol Sistemi | PC + PLC Kontrol Sistemi | PC + PLC Kontrol Sistemi | PC + PLC Kontrol Sistemi |
| Ray Genişliği Ayarlama Yöntemi | Elektrikli + Manuel | Elektrikli + Manuel | Elektrikli + Manuel | Elektrikli + Manuel |
| Sıcaklık Kontrol Hassasiyeti | ±1 °C±1 °C | ±1 °C | ±1 °C | ±1 °C |
| PCB Sıcaklık Sapması | ±1 °C | ±1 °C | ±1 °C | ±1 °C |
| Veri Kaydı | Proses Verileri ve Durum Kaydı | Proses Verileri ve Durum Kaydı | Proses Verileri ve Durum Kaydı | Proses Verileri ve Durum Kaydı |
| Elektrik Kesintisi Koruması | UPS ile Donatılmıştır | UPS ile Donatılmıştır | UPS ile Donatılmıştır | UPS ile Donatılmıştır |
| Kullanıcı Arayüzü | Windows Basitleştirilmiş Çince / İngilizce Arasında Çevrimiçi Serbest Geçiş | Windows Basitleştirilmiş Çince / İngilizce Arasında Çevrimiçi Serbest Geçiş | Windows Basitleştirilmiş Çince / İngilizce Arasında Çevrimiçi Serbest Geçiş | Windows Basitleştirilmiş Çince / İngilizce Arasında Çevrimiçi Serbest Geçiş |
| Özellik | SER-708AH / SER-708H / 5ER-708NH | SER-710AH / SER-710H / SER-710NH | SER-712AH / SER-712H / SER-712NH | SER-706AH |
|---|---|---|---|---|
| Boyutlar (U × G × Y) | U5055 × G1372 × Y1515 mm | U5775 × G1372 × Y1515 mm | U6495 × G1372 × Y1515 mm | U4335 × G1372 × Y1515 mm |
| Ağırlık | 2000–2200 kg | 2400–2600 kg | 2800–3000 kg | 1600–1800 kg |
| Renk | Parlak Dokulu Beyaz | Parlak Dokulu Beyaz | Parlak Dokulu Beyaz | Parlak Dokulu Beyaz |

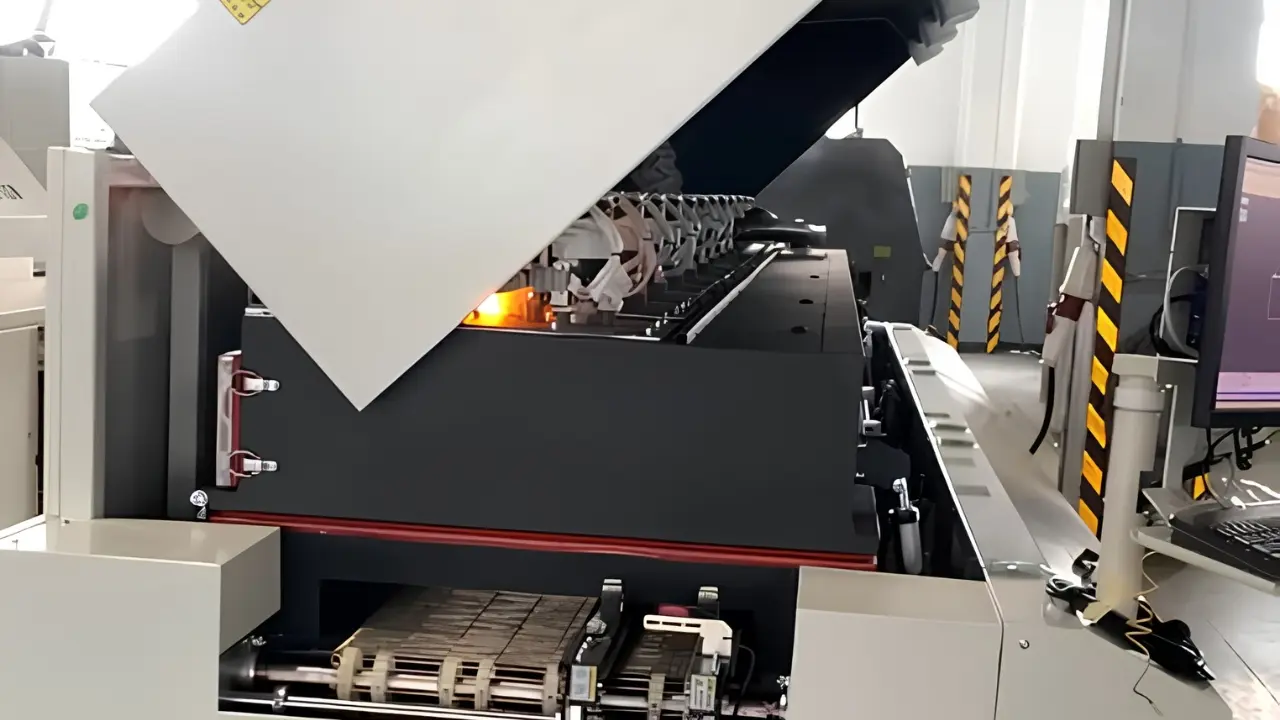

SER-708AH ürününü daha yakından tanımak için hazırlanan bu tanıtım videosu, ürünün genel çalışma prensibini ve kullanım senaryolarını özetler.
