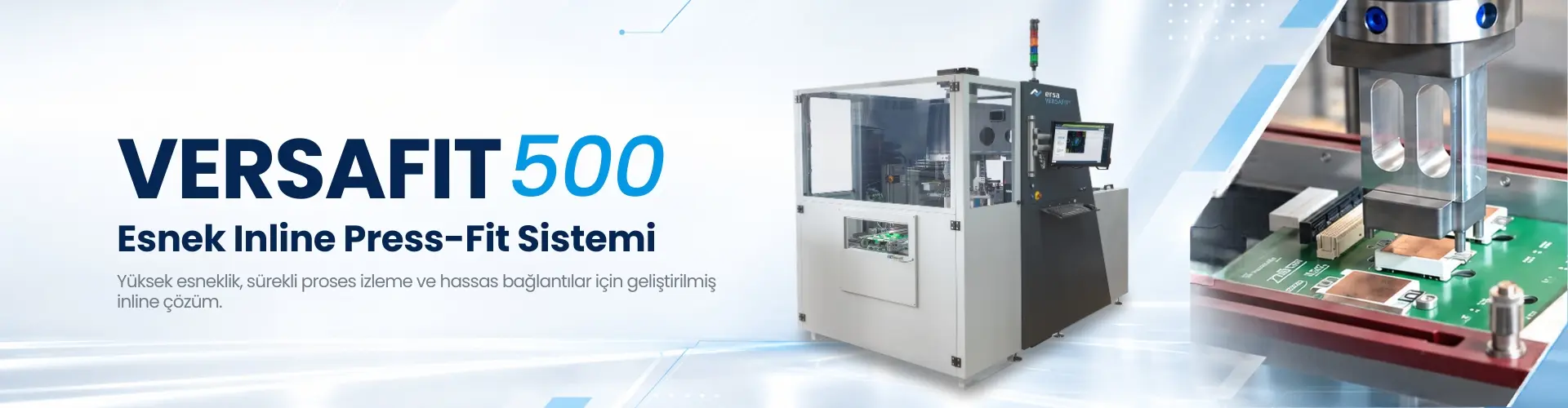

Inline Press-Fit Sistemi
Ersa VERSAFIT 500, press-fit teknolojisini kullanarak elektronik üretiminde rekabet gücünü artıran, etkili ve son derece esnek bir inline sistemdir.
Bazı uygulamalarda press-fit yöntemi, diğer proseslere kıyasla daha güvenilir bağlantılar, daha kısa üretim çevrim süreleri, montaj üzerinde ek ısı yükü oluşturmaması ve flux kalıntısı bırakmaması gibi önemli avantajlar sunar.
Press-fit yöntemi ayrıca azot gazı ile yıkama ihtiyacını ortadan kaldırır ve enerji tüketimini önemli ölçüde azaltır.
VERSAFIT 500 ile maliyet avantajları elde edebilir ve montaj kalitesini iyileştirebilirsiniz.
VERSAFIT 500 | Teknik Özellikler
✔ Servo elektrikli pres silindiri
✔ Yüksek hassasiyetli X/Y tablası
✔ 10 takıma kadar kapasiteye sahip takım magazini (5 üst, 5 alt)
✔ Yüksek esneklik
✔ Kontrol programı üzerinden takım seçimi
✔ Sürekli proses izleme
✔ Düz bantlı taşıma sistemi
✔ Kolay bakım
| Özellik | Versafit 500 |
|---|---|
| Uzunluk | 2,680 mm |
| Genişlik | 2,110 mm |
| Yükseklik | 2,500 mm |
| Ağırlık | 2,300 kg |
| Özellik | Versafit 500 |
|---|---|
| Presleme kuvveti | 50 kN |
| Kuvvet sensörü doğrusallığı | ±%5 FSO, ayarlanabilir ölçüm aralığı |
| Takım magazini (opsiyonel) | 5 üst, 5 alt |
| Takım uzunluğu | Maks. 100 mm |
| Özellik | Versafit 500 |
|---|---|
| PCB genişliği | Maks. 508 mm |
| PCB uzunluğu | Maks. 508 mm |
| Taşıma boşluğu (üst/alt) | Maks. 100 mm |
| Versafit 500 |
|---|
| Bağımsız genişlik ayarı |
| Takım döndürme mekanizması |
| ERSASOFT 5 yazılımı |
| Entegre kontrol panosu |
| Bilgisayar üzerinden dokunmatik ekranla kontrol |
| X/Y ekseni ayarı ve parola koruması |
