Dalga & Bölgesel Lehimleme | Dalga Lehimleme

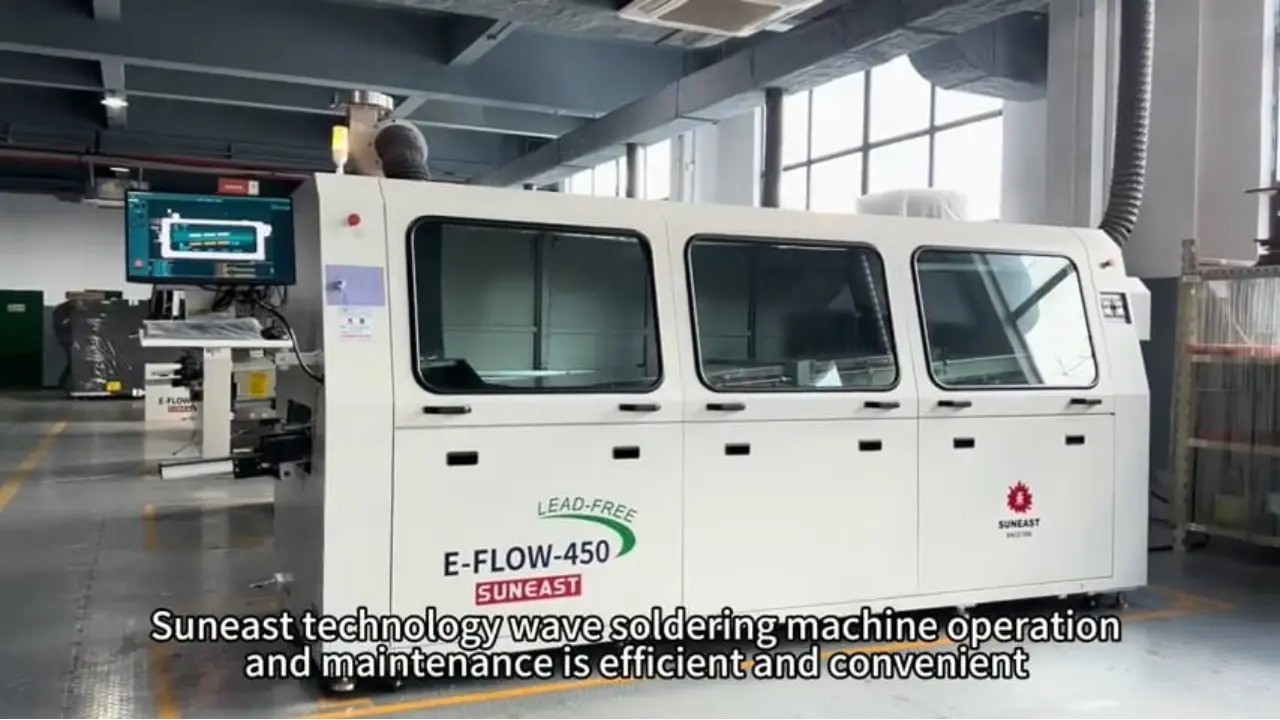

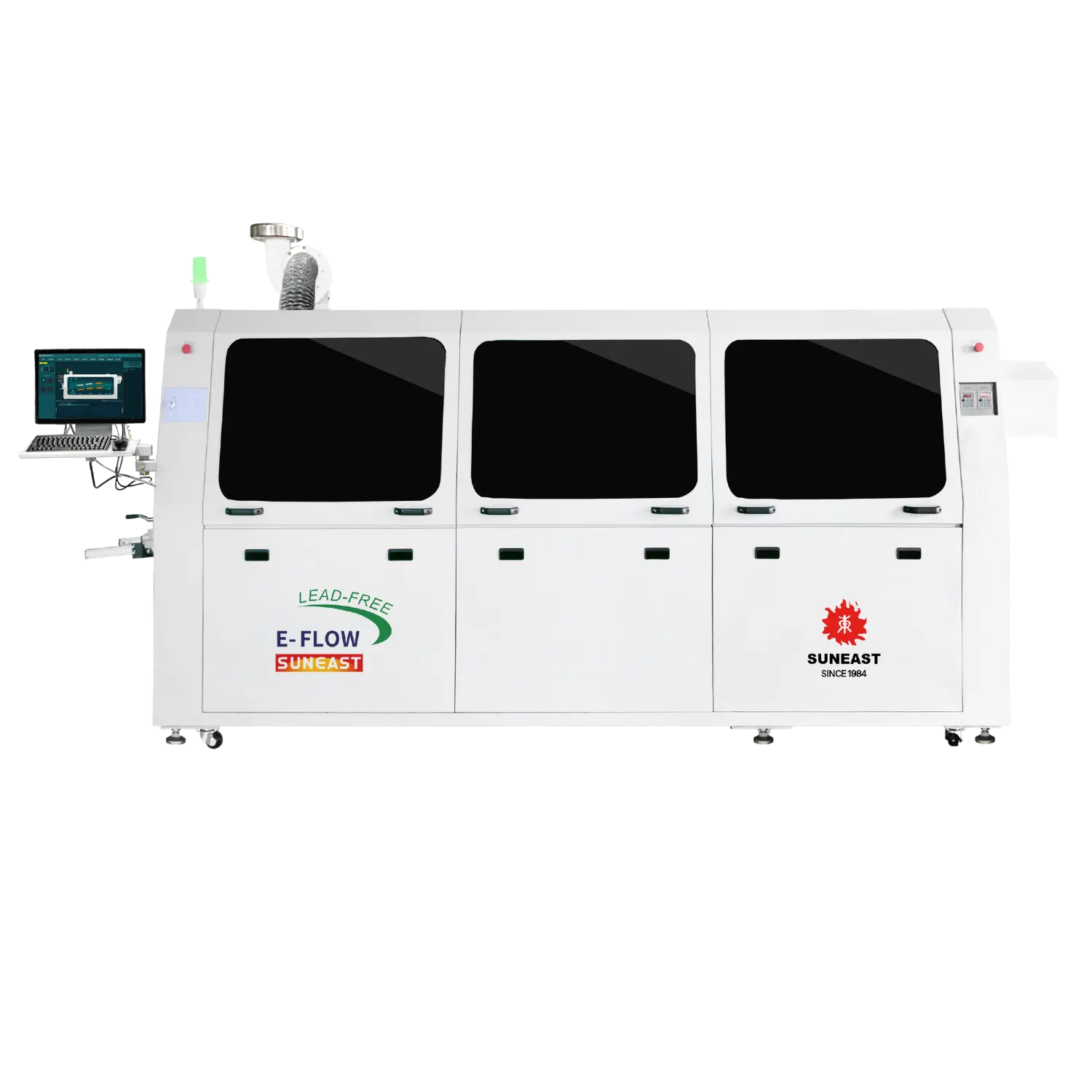

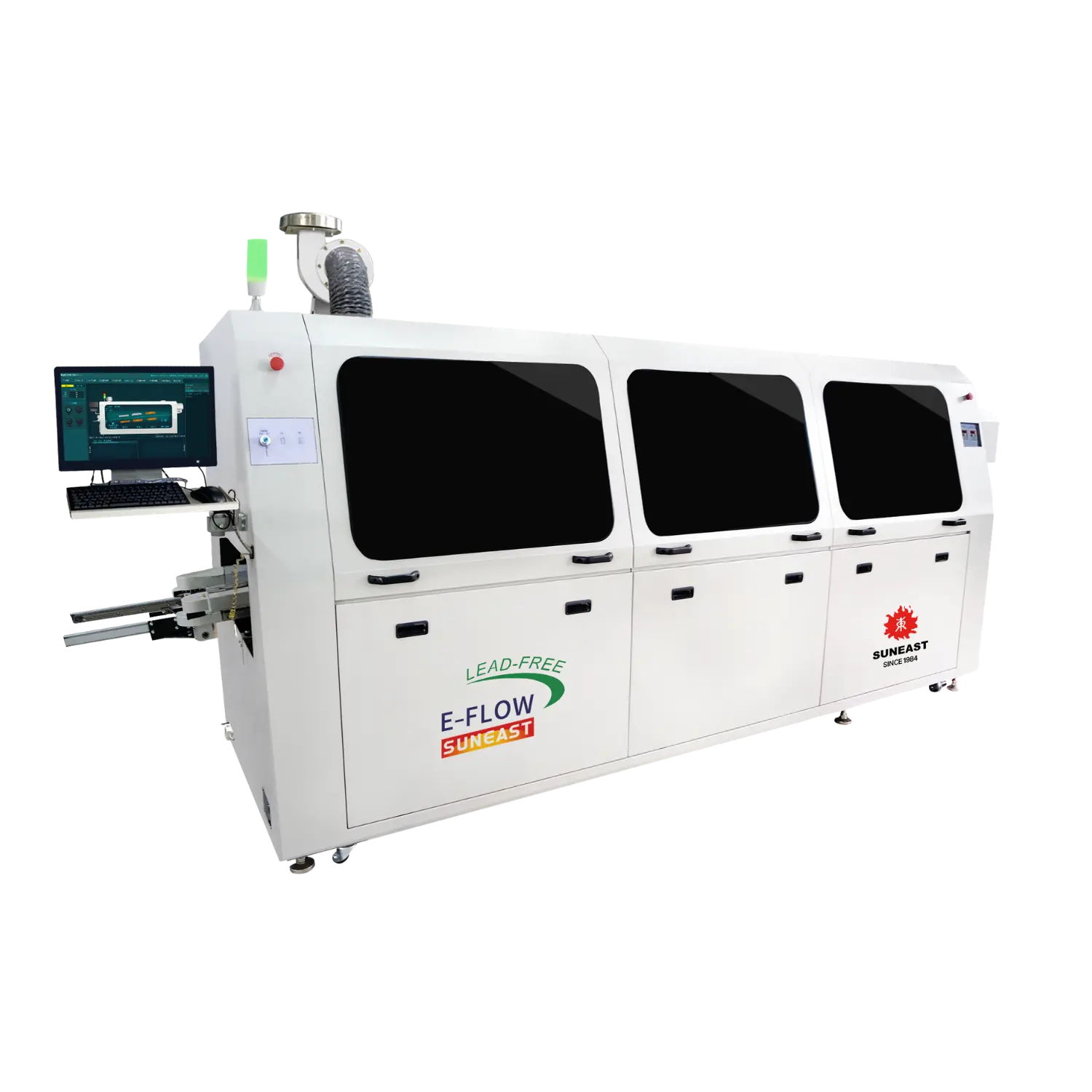

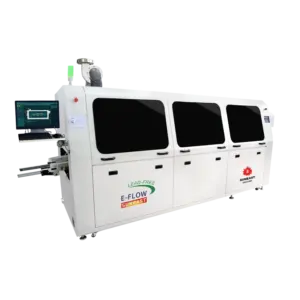

E-Flow 450 / 600

Konveyör sistemi: Daha uzun kullanım ömrü için aşınmaya dayanıklı malzemeye sahip yapı.

Ön ısıtma sistemi: Optimize edilmiş sıcak hava sirkülasyonu, sıcaklık daha kararlı ve eşittir.

Egzoz sistemi: Yeni konsept, bakımı kolay ayrıştırılmış tasarım.

Dahili seçici püskürtme ünitesi(opsiyonel): X ve Y yönündeki hareket için senkron kayış, bilyalı vida ve lineer kılavuz rayı aracılığıyla step motor, lehim akısı (flaks) püskürtme için yerel seçim sağlayacaktır.

Konveyör altyapısı, daha uzun işletim ömrü sağlamak amacıyla aşınmaya dirençli malzeme yapısıyla üretilmiştir. Ön ısıtma sistemindeki optimize sıcak hava sirkülasyonu, kararlı ve eşit bir ısı dağılımı gerçekleştirir. Egzoz ünitesi, rutin bakım süreçlerini pratikleştiren modüler ayrıştırılmış bir tasarım anlayışı benimser. İsteğe bağlı sunulan dahili seçici püskürtme ünitesi; senkron kayış, bilyalı mil ve lineer kılavuz raylar üzerinden X ve Y eksenli hareket sağlayarak step motor vasıtasıyla hassas bölgesel flaks uygulaması gerçekleştirir.

Teklif Alın WhatsApp'tan Ulaşın

E-Flow 450 / 600 Özellikler ve Avantajlar

Doğrudan tamponlamalı giriş yapısını barındıran sistem, dayanıklı paslanmaz çelik zincirli konveyör ve özel olarak tasarlanmış alüminyum alaşımlı ray grubu içerir. Yapıda termal deformasyonu önlemek amacıyla parçalı yüzer tasarım tercih edilmiştir.

Ön ısıtma alanları, enerji verimliliği yüksek sökülebilir çekmece modülleriyle kızılötesi ve sıcak hava konveksiyonunun esnek kombinasyonlarına imkan tanır. PID sıcaklık kontrolü sayesinde ±2°C hassasiyet yakalanırken, ön ısıtma ile lehimleme alanları arasındaki sıcaklık farkı 5°C sınırının altında tutulur.

Dijital kontrol mimarisiyle işleyen flaks püskürtme ünitesinde nozul ilerlemesi step motor vasıtasıyla gerçekleştirilir. Otomatik flaks beslemesi süreci optimize ederken, üst kısma entegre egzoz ve filtre yapısı tahliyeyi üstlenir.

Korozyona dayanıklı seramik kaplamalı dökme demirden imal edilen lehim potası, çift düşük debili nozul düzeniyle desteklenmiştir. Ayarlanabilir hava soğutma yapısı 4-6°C/s soğutma hızı sağlar.

Sistem yönetimi, Türkçe ve İngilizce dil seçeneği sunan Windows 7 tabanlı PC+PLC mimarisi üzerinden yürütülür. Bu yapı, işlem profillerini ve verileri otomatik kaydetmenin yanı sıra flaks ve lehim stok seviyelerini izleyen alarm işlevlerini kapsar.

Dört Ana İyileştirme

Taşıma sistemi: Daha uzun kullanım ömrü sağlamak adına aşınmaya dayanıklı malzemeden üretilmiştir.

Ön ısıtma sistemi: Sıcak hava sirkülasyonu optimize edilerek sıcaklığın daha kararlı ve eşit kalması sağlanır.

Püskürtme ve havalandırma sistemi: Modüler tasarımı sayesinde bakımı oldukça kolaydır.

Dahili kısmi selektif püskürtme cihazı (Opsiyonel): X ve Y eksenlerinde hareket eden adım motoru; senkron kayış, bilyalı mil ve lineer kılavuz rayı yardımıyla hassas ve kısmi flaks püskürtme sağlar.

✔ Dahili kısmi selektif püskürtme cihazı (Opsiyonel)

✔ Egzoz ve filtreleme sistemi

✔ Soğutma sistemi

✔ Kurşunsuz nozul

✔ Ön ısıtma sisteminin esnek kombinasyonu

✔ Ağır yükler için taşıma sistemi

E-Flow 450 / 600 Teknik Özellikler

Özellik	E-FLOW	E-FLOW-450	E-FLOW-610
Boyutlar: U × G × Y (mm)	4350 × 1420 × 1750 mm	4350 × 1420 × 1750 mm	4350 × 1420 × 1750 mm
Ağırlık	Yaklaşık 1600 kg	Yaklaşık 1750 kg	Yaklaşık 1950 kg
Güç Kaynağı	3 Faz 380 V 50 Hz	3 Faz 380 V 50 Hz	3 Faz 380 V 50 Hz
Başlangıç Gücü	33 kW	33 kW	45 kW
Normal Çalışma Gücü	Yaklaşık 8 kW	Yaklaşık 8,5 kW	Yaklaşık 11 kW
Kontrol Sistemi	PC + PLC	PC + PLC	PC + PLC
Püskürtme Hareketi	Step Motor	Step Motor	Step Motor
Püskürtme Basıncı	0,2–0,4 MPa	0,2–0,4 MPa	0,2–0,4 MPa
Flux Akış Kontrolü	Opsiyonel	Opsiyonel	Opsiyonel
Otomatik Flux Dolumu	Standart	Standart	Standart
Egzoz Sistemi	Üstten Egzoz	Üstten Egzoz	Üstten Egzoz
Egzoz Borusu Çapı (mm)	Φ250 mm	Φ250 mm	Φ250 mm
Egzoz Fanı Gücü	750 W	750 W	750 W
Ön Isıtma Yöntemi	Konveksiyon / IR Isıtıcı	Konveksiyon / IR Isıtıcı	Konveksiyon / IR Isıtıcı
Sıcaklık Kontrol Yöntemi	PID	PID	PID
Ön Isıtma Bölgesi Sayısı		3	3
Ön Isıtma Bölgesi Uzunluğu (mm)	1800 mm	1800 mm	1800 mm
Ön Isıtma Sıcaklık Aralığı	Oda Sıcaklığı – 200 °C	Oda Sıcaklığı – 200 °C	Oda Sıcaklığı – 200 °C
Isınma Süresi (dk.)	Yaklaşık 12 dk. (Ayar: 150 °C)	Yaklaşık 12 dk. (Ayar: 150 °C)	Yaklaşık 12 dk. (Ayar: 150 °C)
Üfleme Fanı Motoru	150 W, 3 Faz 220 VAC	150 W, 3 Faz 220 VAC	150 W, 3 Faz 220 VAC
PCB Genişliği (mm)	50–350 mm	50–450 mm	50–610 mm
Konveyör Yönü	Soldan Sağa (Opsiyon: Sağdan Sola)	Soldan Sağa (Opsiyon: Sağdan Sola)	Soldan Sağa (Opsiyon: Sağdan Sola)
Konveyör Hızı (mm/dk.)	500–1800 mm/dk.	500–1800 mm/dk.	500–1800 mm/dk.
Konveyör Yüksekliği (mm)	750 ± 20 mm	750 ± 20 mm	750 ± 20 mm
Maksimum Komponent Yüksekliği (mm)	Üst: 120 mm, Alt: 15 mm	Üst: 120 mm, Alt: 15 mm	Üst: 120 mm, Alt: 15 mm
Konveyör Hız Kontrol Yöntemi	İnvertör ile Kapalı Çevrim Kademesiz Hız Kontrolü	İnvertör ile Kapalı Çevrim Kademesiz Hız Kontrolü	İnvertör ile Kapalı Çevrim Kademesiz Hız Kontrolü
Taşıma Parmakları	Yay Baskılı Parmak / D-40 Tipi Parmak / Çift Kancalı Parmak / Ağır Hizmet Tipi Çift Kancalı Parmak (Opsiyonel)	Yay Baskılı Parmak / D-40 Tipi Parmak / Çift Kancalı Parmak / Ağır Hizmet Tipi Çift Kancalı Parmak (Opsiyonel)	Ağır Hizmet Tipi Çift Kancalı Taşıma Parmağı
Konveyör Açısı	4–7°	4–7°	4–7°
Lehim Potası Tipi	Motor Tahrikli	Motor Tahrikli	Motor Tahrikli
Lehim Potası Malzemesi	Dökme Demir	Dökme Demir	Dökme Demir
Dalga Yüksekliği Ayarı	İnvertör: PC Üzerinden Dijital Kontrol	İnvertör: PC Üzerinden Dijital Kontrol	İnvertör: PC Üzerinden Dijital Kontrol
Soğutma Yöntemi	Hava Soğutma (Opsiyon: Su Soğutma)	Hava Soğutma (Opsiyon: Su Soğutma)	Hava Soğutma (Opsiyon: Su Soğutma)
Isıtıcı Gücü	13,5 kW	13,5 kW	18 kW
Lehim Potası Sıcaklığı	300 °C	300 °C	300 °C
Lehim Potası Kapasitesi	Yaklaşık 480 kg	Yaklaşık 550 kg	Yaklaşık 640 kg
Dalga Tahrik Gücü	180 W × 2, 3 Faz 220 VAC	180 W × 2, 3 Faz 220 VAC	180 W × 2, 3 Faz 220 VAC
Lehim Potası Isınma Süresi	Yaklaşık 150 dk. (Ayar: 250 °C)	Yaklaşık 150 dk. (Ayar: 250 °C)	Yaklaşık 150 dk. (Ayar: 250 °C)
Sıcaklık Kontrol Yöntemi	PID	PID	PID
