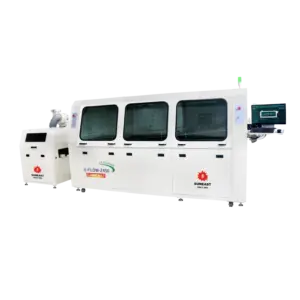

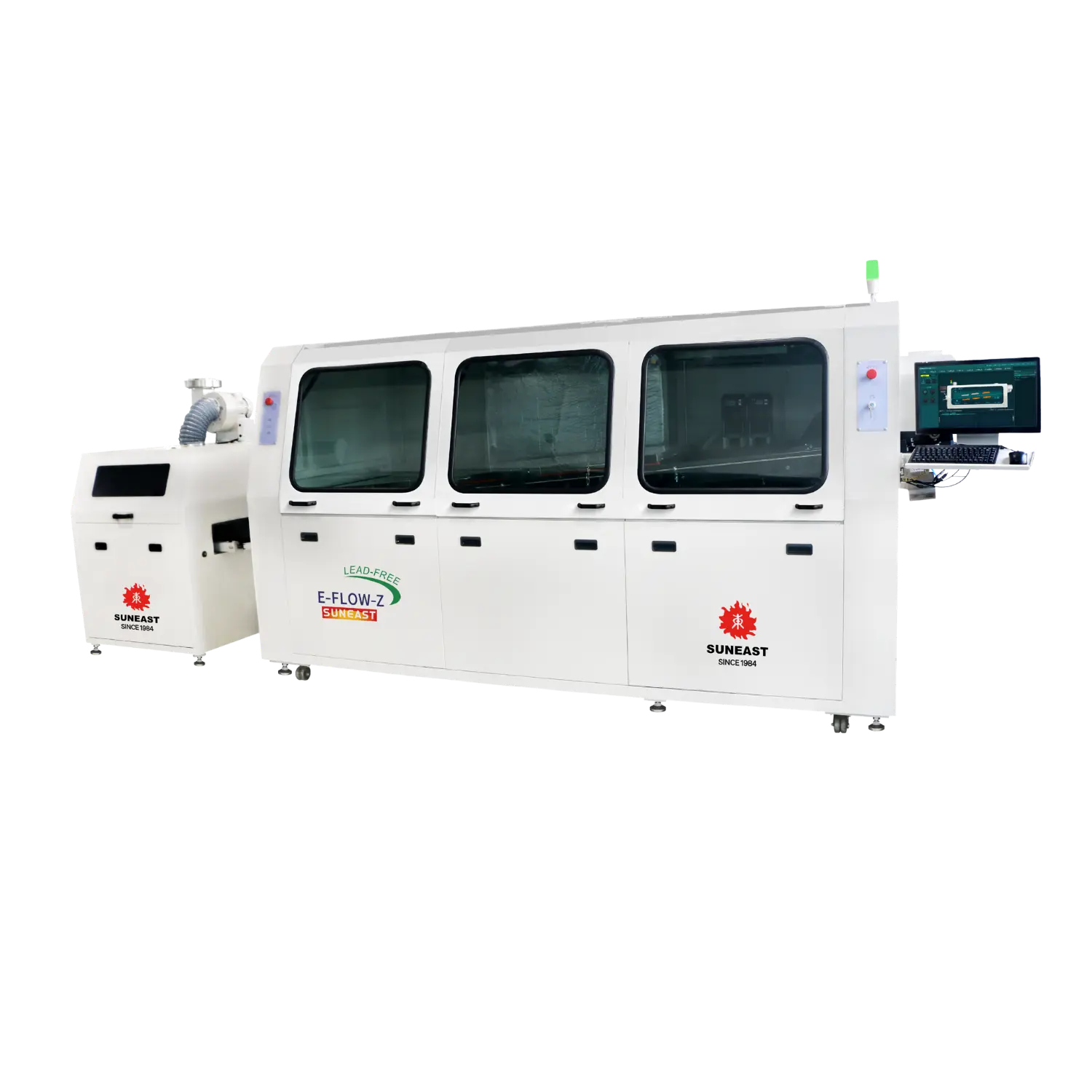

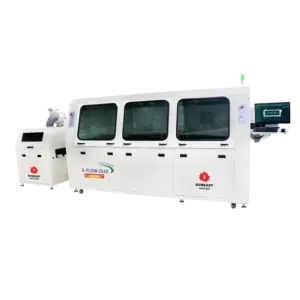

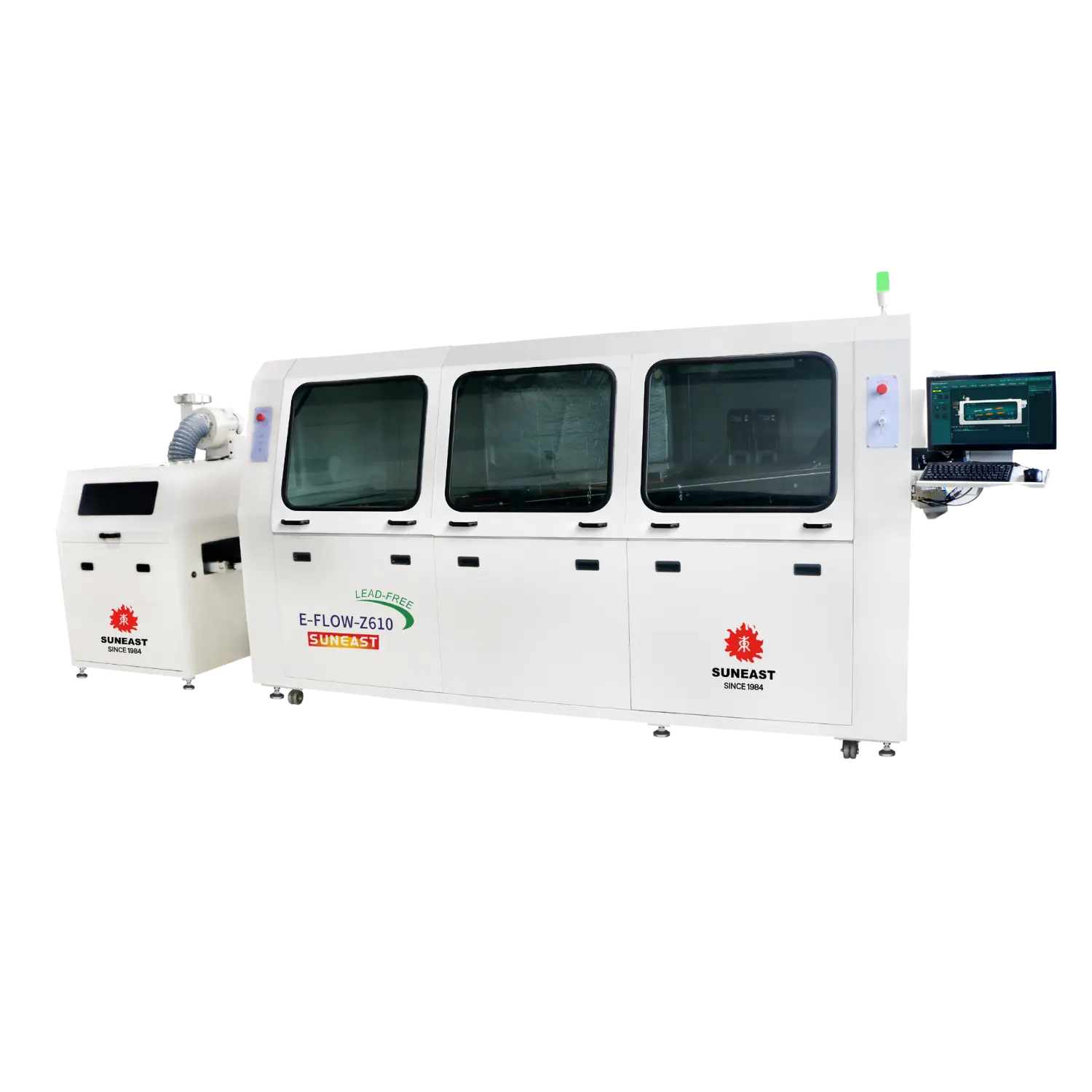

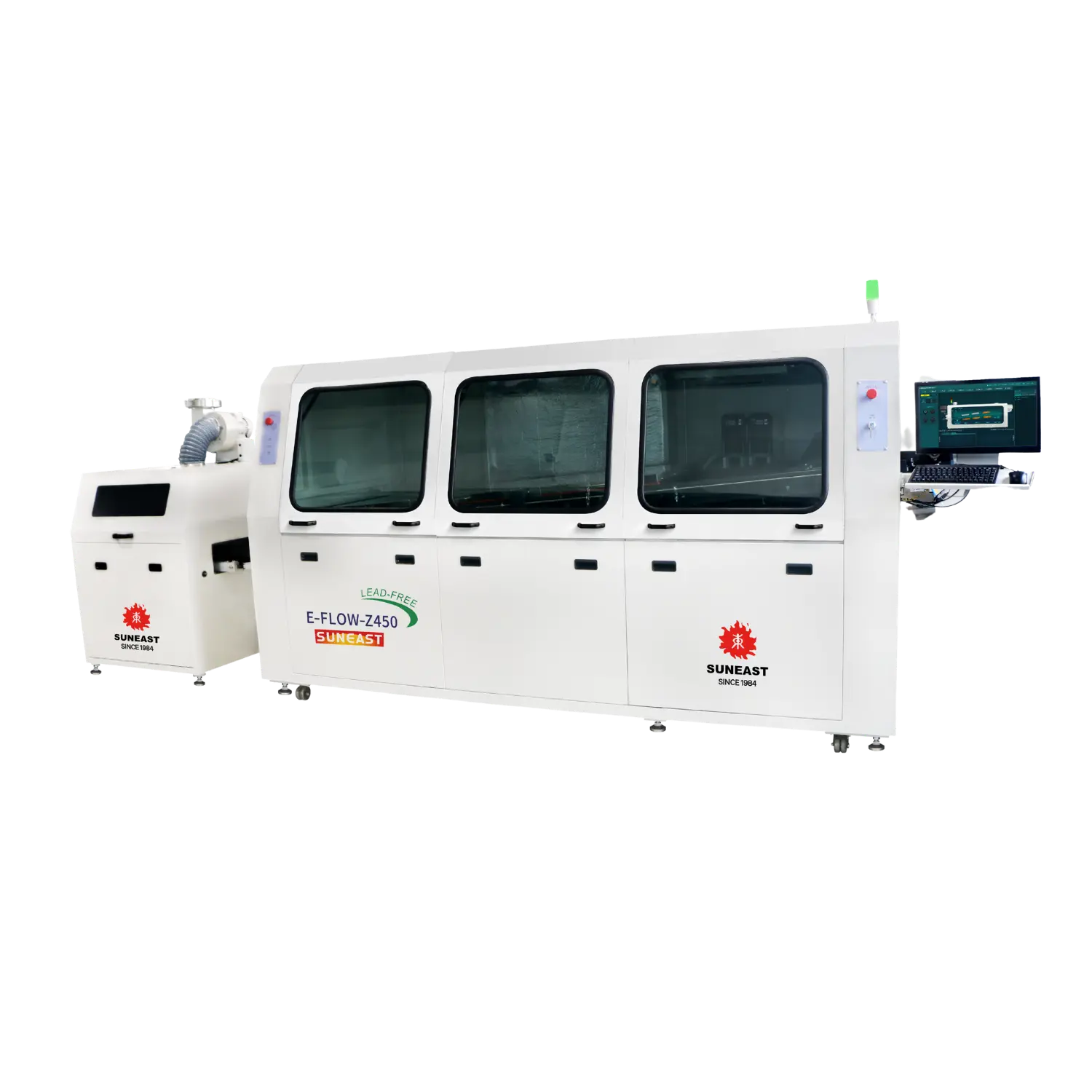

E-Flow-Z 450 / 610

Harici püskürtme ünitesi: Güvenlik risklerini ortadan kaldırır ve bakımı kolaylaştırır.

Ön ısıtma sistemi: Yüksek termal verimlilik sunan yüksek enerji verimliliğine sahip motor yapısına sahiptir.

Taşıma sistemi: Pürüzsüz bir aktarım sağlamak ve parmak titremesini engellemek adına özel bir tasarımla sunulur.

Püskürtme egzoz sistemi: Koku yayılımını engellemek amacıyla üst ve alt tahliye kanallarının yanı sıra hava bıçağıyla ayırma yöntemini kullanır.

Emiş davlumbazı sistemi: Yüksek tahliye performansı sunar; olası kalite sorunlarını önlemek adına yabancı madde damlamasını engelleyen yapı ilave edilebilir.

Teklif Alın WhatsApp'tan Ulaşın

E-Flow-Z 450 / 610 Özellikler ve Avantajlar

Doğrudan tamponlamalı giriş yapısını barındıran sistem, dayanıklı paslanmaz çelik zincirli konveyör ve özel olarak tasarlanmış alüminyum alaşımlı ray grubu içerir. Yapıda termal deformasyonu önlemek amacıyla parçalı yüzer tasarım tercih edilmiştir.

Ön ısıtma alanları, enerji verimliliği yüksek sökülebilir çekmece modülleriyle kızılötesi ve sıcak hava konveksiyonunun esnek kombinasyonlarına imkan tanır. PID sıcaklık kontrolü sayesinde ±2°C hassasiyet yakalanırken, ön ısıtma ile lehimleme alanları arasındaki sıcaklık farkı 5°C sınırının altında tutulur.

Dijital kontrol mimarisiyle işleyen flaks püskürtme ünitesinde nozul ilerlemesi step motor vasıtasıyla gerçekleştirilir. Otomatik flaks beslemesi süreci optimize ederken, üst kısma entegre egzoz ve filtre yapısı tahliyeyi üstlenir.

Korozyona dayanıklı seramik kaplamalı dökme demirden imal edilen lehim potası, çift düşük debili nozul düzeniyle desteklenmiştir. Ayarlanabilir hava soğutma yapısı 4-6°C/s soğutma hızı sağlar.

Sistem yönetimi, Türkçe ve İngilizce dil seçeneği sunan Windows 7 tabanlı PC+PLC mimarisi üzerinden yürütülür. Bu yapı, işlem profillerini ve verileri otomatik kaydetmenin yanı sıra flaks ve lehim stok seviyelerini izleyen alarm işlevlerini kapsar.

Beş Özellik

Harici püskürtme ünitesi: Olası güvenlik risklerini ortadan kaldırır ve bakım kolaylığı sunar.

Ön ısıtma sistemi: Yüksek termal verimlilik sağlayan yüksek enerji verimliliğine sahip motor yapısını benimser.

Taşıma sistemi: Pürüzsüz ve sarsıntısız bir aktarım sunarak parmak titremelerini engelleyecek özel bir tasarıma sahiptir.

Püskürtme egzoz sistemi: Yoğun koku yayılımını tamamen engellemek adına üst ve alt tahliye kanallarının yanı sıra hava bıçağıyla ayırma yöntemini kullanır.

Emiş davlumbazı sistemi: Yüksek tahliye performansı sunar; yabancı maddelerin düşmesini engelleyerek süreç güvenliğini artırmak adına sisteme eklenebilir.

✔ Harici püskürtme ünitesi (Opsiyonel: Selektif püskürtme sistemi)

✔ Egzoz ve filtreleme sistemi

✔ Soğutma sistemi

✔ Kurşunsuz nozul

✔ Ön ısıtma sisteminin esnek kombinasyonu

✔ Ağır yükler için taşıma sistemi

E-Flow-Z 450 / 610 Teknik Özellikler

Özellik	E-FLOW-Z(External spraying)	E-FLOW-Z450(External spraying)	E-FLOW-Z610(External spraying)
Boyutlar: U × G × Y (mm)	5050 × 1420 × 1750 mm	5050 × 1520 × 1750 mm	5050 × 1690 × 1750 mm
Ağırlık	Yaklaşık 1850 kg	Yaklaşık 2050 kg	Yaklaşık 2300 kg
Güç Kaynağı	3 Faz 380 V 50 Hz	3 Faz 380 V 50 Hz	3 Faz 380 V 50 Hz
Başlangıç Gücü	33 kW	33 kW	45 kW
Normal Çalışma Gücü	Yaklaşık 8 kW	Yaklaşık 8,5 kW	Yaklaşık 11 kW
Kontrol Sistemi	PC + PLC	PC + PLC	PC + PLC
Püskürtme Hareketi	Step Motor	Step Motor	Step Motor
Püskürtme Basıncı	0,2–0,4 MPa	0,2–0,4 MPa	0,2–0,4 MPa
Flux Akış Kontrolü	Opsiyonel	Opsiyonel	Opsiyonel
Otomatik Flux Dolumu	Standart	Standart	Standart
Egzoz Sistemi	Üstten Egzoz	Üstten Egzoz	Üstten Egzoz
Egzoz Borusu Çapı (mm)	Φ250 mm	Φ250 mm	Φ250 mm
Egzoz Fanı Gücü	750 W	750 W	750 W
Ön Isıtma Yöntemi	Konveksiyon / IR Isıtıcı	Konveksiyon / IR Isıtıcı	Konveksiyon / IR Isıtıcı
Sıcaklık Kontrol Yöntemi	PID	PID	PID
Ön Isıtma Bölgesi Sayısı	3	3	3
Ön Isıtma Bölgesi Uzunluğu (mm)	1800 mm	1800 mm	1800 mm
Ön Isıtma Sıcaklık Aralığı	Oda Sıcaklığı – 200 °C	Oda Sıcaklığı – 200 °C	Oda Sıcaklığı – 200 °C
Isınma Süresi (dk.)	Yaklaşık 12 dk. (Ayar: 150 °C)	Yaklaşık 12 dk. (Ayar: 150 °C)	Yaklaşık 12 dk. (Ayar: 150 °C)
Üfleme Fanı Motoru	150 W, 3 Faz 220 VAC	150 W, 3 Faz 220 VAC	150 W, 3 Faz 220 VAC
PCB Genişliği (mm)	50–350 mm	50–450 mm	50–610 mm
Konveyör Yönü	Soldan Sağa (Opsiyon: Sağdan Sola)	Soldan Sağa (Opsiyon: Sağdan Sola)	Soldan Sağa (Opsiyon: Sağdan Sola)
Konveyör Hızı (mm/dk.)	500–1800 mm/dk.	500–1800 mm/dk.	500–1800 mm/dk.
Konveyör Yüksekliği (mm)	750 ± 20 mm	750 ± 20 mm	750 ± 20 mm
Maksimum Komponent Yüksekliği (mm)	Üst: 120 mm, Alt: 15 mm	Üst: 120 mm, Alt: 15 mm	Üst: 120 mm, Alt: 15 mm
Konveyör Hız Kontrol Yöntemi	İnvertör ile Kapalı Çevrim Kademesiz Hız Kontrolü	İnvertör ile Kapalı Çevrim Kademesiz Hız Kontrolü	İnvertör ile Kapalı Çevrim Kademesiz Hız Kontrolü
Taşıma Parmakları	Yay Baskılı Parmak / D-40 Tipi Parmak / Çift Kancalı Parmak / Ağır Hizmet Tipi Çift Kancalı Parmak (Opsiyonel)	Yay Baskılı Parmak / D-40 Tipi Parmak / Çift Kancalı Parmak / Ağır Hizmet Tipi Çift Kancalı Parmak (Opsiyonel)	Ağır Hizmet Tipi Çift Kancalı Taşıma Parmağı
Konveyör Açısı	4–7°	4–7°	4–7°
Lehim Potası Tipi	Motor Tahrikli	Motor Tahrikli	Motor Tahrikli
Lehim Potası Malzemesi	Dökme Demir	Dökme Demir	Dökme Demir
Dalga Yüksekliği Ayarı	İnvertör: PC Üzerinden Dijital Kontrol	İnvertör: PC Üzerinden Dijital Kontrol	İnvertör: PC Üzerinden Dijital Kontrol
Soğutma Yöntemi	Hava Soğutma (Opsiyon: Su Soğutma)	Hava Soğutma (Opsiyon: Su Soğutma)	Hava Soğutma (Opsiyon: Su Soğutma)
Isıtıcı Gücü	13,5 kW	13,5 kW	18 kW
Lehim Potası Sıcaklığı	300 °C	300 °C	300 °C
Lehim Potası Kapasitesi	Yaklaşık 480 kg	Yaklaşık 550 kg	Yaklaşık 640 kg
Dalga Tahrik Gücü	180 W × 2, 3 Faz 220 VAC	180 W × 2, 3 Faz 220 VAC	180 W × 2, 3 Faz 220 VAC
Lehim Potası Isınma Süresi	Yaklaşık 150 dk. (Ayar: 250 °C)	Yaklaşık 150 dk. (Ayar: 250 °C)	Yaklaşık 150 dk. (Ayar: 250 °C)
Sıcaklık Kontrol Yöntemi	PID	PID	PID
Taşıma Parmakları Temizleme Sistemi	Fırça	Fırça	Fırça

Not: Ön ısıtma kısmı 4 bölge halinde özelleştirilebilir ve uzunluğu 2,3 metredir.
