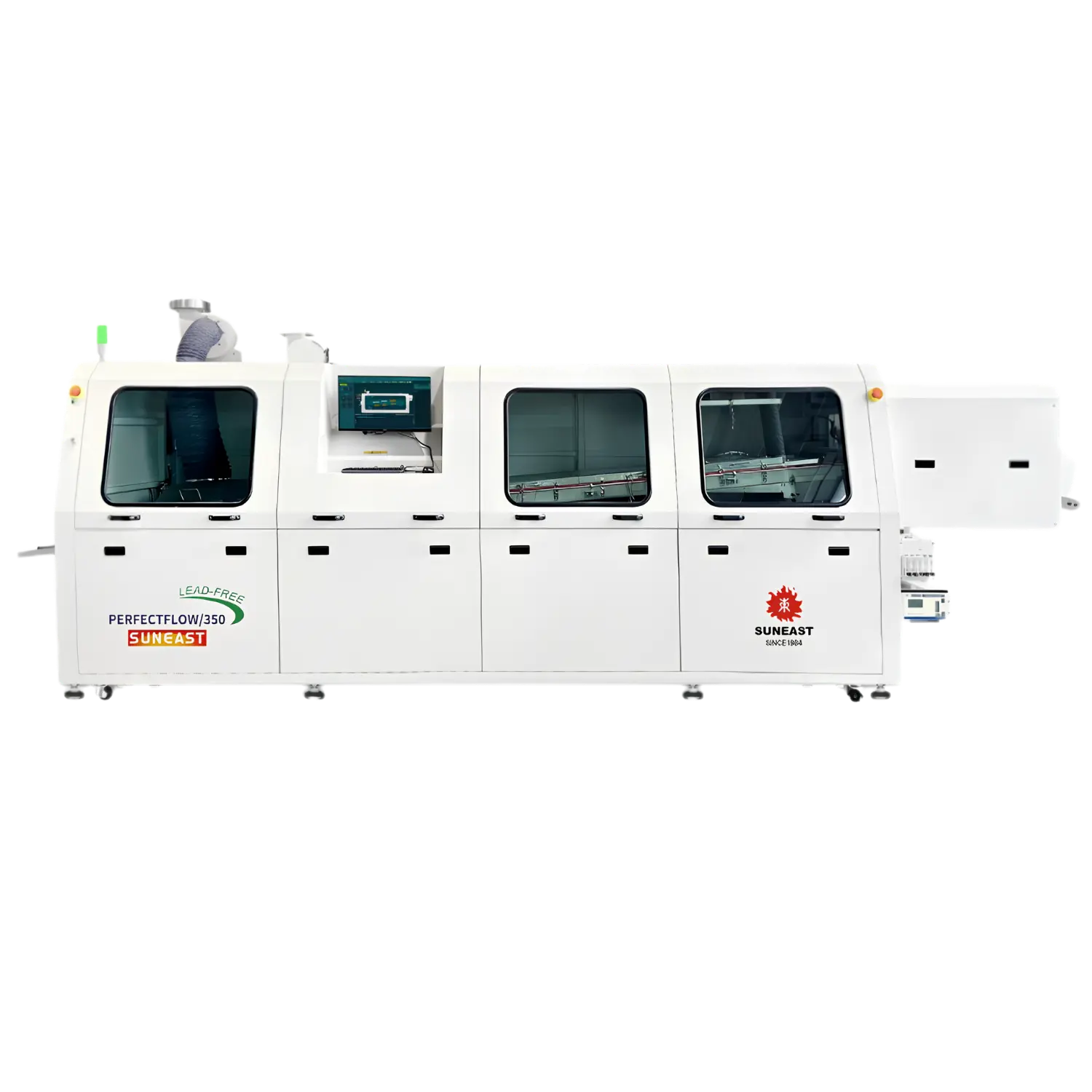

PERFECTFLOW serisi, tünel tipi ve tam sızdırmaz azot dolgulu bir dalga lehimleme sistemidir. Kaynak bölgesi için dünyanın ilk sızdırmazlık çözümünü yenilikçi bir parçalı taşıma sistemiyle birleştiren bu yapı, esnek kaynak açısı gereksinimlerini kolayca karşılarken kartların alt boşluğunu da genişletir. Bu tasarım, standart dalga lehimleme makinelerindeki parçalı konveyörlerde yaşanan sıkışma sorunlarının yanı sıra işletim ve bakım zorluklarını da ortadan kaldırır. Sonuç olarak azot korumasının verimliliğini azami seviyeye çıkarır, ekipman performansını ve genel proses kalitesini önemli ölçüde artırır.
Tünel Tipi Tam Sızdırmaz Azot Dolgulu Dalga Lehimleme Makinesi PERFECTFLOW Serisi Özellikleri
✔ Taşıyıcı sistem: Parçalı yüzer tasarıma sahip konveyör sistemi, kılavuz ray deformasyonunu etkili bir şekilde önler. Yenilikçi parçalı kurulum, daha pürüzsüz bir taşıma sağlarken PCB'nin alt tarafı için esnek alan yapılandırmalarına olanak tanır.
✔ Ön ısıtma sistemi: Enerji tasarruflu çekmece tipi bir modülle inşa edilen bu sistem, proses ihtiyaçlarına bağlı olarak kızılötesi ve sıcak hava konveksiyonlu ısıtmayı birleştirir. Ön ısıtma bölgeleri ile lehimleme ünitesi arasında konumlandırılmış kızılötesi ısı kompanzasyonunun yanı sıra termal kaybı en aza indiren PID sıcaklık kontrolünü içerir.
✔ Lehimleme sistemi: Isı, korozyon önleyici işlem görmüş dökme demir iç kaplamaya sahip lehim potasına harici olarak uygulanır. Pota, özel esnek bir sızdırmazlık malzemesi kullanır ve pürüzsüz, serbest dikey konumlandırma için elektrikli ayarlama özelliği barındırır.
✔ Azot dolgulu sistem: Kaynak alanı için dünyada bir ilk olan sızdırmazlık tasarımından yararlanan bu kurulum, esnek proses açılarını destekler ve kalan oksijen seviyelerini takip etmek için bir oksijen ayırıcı içerir.
✔ PC+PLC kontrol sistemi: Çince/İngilizce çift kullanıcı arayüzüne sahip Windows 10 üzerinde çalışan kontrol ünitesi; flaks sıvısı sapmaları ve düşük kalay seviyeleri için alarm sistemlerinin yanı sıra otomatik profil ve veri kaydı özelliklerini sunar.
Kalan oksijen seviyelerini takip etmek için bir oksijen ayırıcı ile donatılan sistem, net görsel denetim için şeffaf cam bir izleme penceresi içerir. Lehim potası; içeri, dışarı, yukarı ve aşağı yönlerde çok eksenli konumlandırma sağlayan motorlu bir harekete sahiptir. Opsiyonel bir seçici sprey cihazı seçeneğiyle entegre bir sprey flaksör ünitesi barındırır. Ayrıca rayların kaynak prosesi açıları esnek ve tamamen ayarlanabilir yapıdayken, alt taraftaki boşluk özel uygulama gereksinimlerine göre yapılandırılabilir.
| Özellik | PERFECTFLOW/350 | PERFECTFLOW/450 | PERFECTFLOW/610 |
|---|---|---|---|
| Boyutlar: U × G × Y (mm) | 6000 × 1422 × 1750 mm | 6000 × 1522 × 1750 mm | 6000 × 1692 × 1750 mm |
| Ağırlık | Yaklaşık 1850 kg | Yaklaşık 2050 kg | Yaklaşık 2300 kg |
| Güç Kaynağı | 3 Faz 380 V 50 Hz | 3 Faz 380 V 50 Hz | 3 Faz 380 V 50 Hz |
| Başlangıç Gücü | 33 kW | 33 kW | 45 kW |
| Normal Çalışma Gücü | Yaklaşık 8,5 kW | Yaklaşık 9 kW | Yaklaşık 11 kW |
| Kontrol Sistemi | PC + PLC | PC + PLC | PC + PLC |
| Püskürtme Hareketi | Step Motor | Step Motor | Step Motor |
| Püskürtme Basıncı | 0,2–0,4 MPa | 0,2–0,4 MPa | 0,2–0,4 MPa |
| Flux Akış Kontrolü | Opsiyonel | Opsiyonel | Opsiyonel |
| Otomatik Flux Dolumu | Standart | Standart | Standart |
| Egzoz Sistemi | Üstten Egzoz | Üstten Egzoz | Üstten Egzoz |
| Egzoz Borusu Çapı (mm) | Φ250 mm | Φ250 mm | Φ250 mm |
| Egzoz Fanı Gücü | 750 W | 750 W | 750 W |
| Ön Isıtma Yöntemi | Sıcak Hava Konveksiyonu / IR | Sıcak Hava Konveksiyonu / IR | Sıcak Hava Konveksiyonu / IR |
| Sıcaklık Kontrol Yöntemi | PID | PID | PID |
| Ön Isıtma Bölgesi Sayısı | 3 | 3 | 3 |
| Ön Isıtma Bölgesi Uzunluğu (mm) | 1800 mm | 1800 mm | 1800 mm |
| Ön Isıtma Sıcaklık Aralığı | Oda Sıcaklığı – 200 °C | Oda Sıcaklığı – 200 °C | Oda Sıcaklığı – 200 °C |
| Isınma Süresi (dk.) | Yaklaşık 12 dk. (Ayar: 150 °C) | Yaklaşık 12 dk. (Ayar: 150 °C) | Yaklaşık 12 dk. (Ayar: 150 °C) |
| Ön Isıtma Üfleme Fanı Motoru | 250 W, 3 Faz 220 VAC | 250 W, 3 Faz 220 VAC | 250 W, 3 Faz 220 VAC |
| Genişlik (mm) | 50–350 mm | 50–450 mm | 50–610 mm |
| PCB Taşıma Yönü | Soldan Sağa (Opsiyon: Sağdan Sola) | Soldan Sağa (Opsiyon: Sağdan Sola) | Soldan Sağa (Opsiyon: Sağdan Sola) |
| Konveyör Hızı (mm/dk.) | 500–1800 mm/dk. | 500–1800 mm/dk. | 500–1800 mm/dk. |
| Konveyör Yüksekliği (mm) | 750 ± 20 mm | 750 ± 20 mm | 750 ± 20 mm |
| Maksimum Komponent Yüksekliği (mm) | Üst: 120 mm, Alt: 15 mm | Üst: 120 mm, Alt: 15 mm | Üst: 120 mm, Alt: 15 mm |
| Konveyör Hız Kontrol Yöntemi | İnvertör ile Kapalı Çevrim Kademesiz Hız Kontrolü | İnvertör ile Kapalı Çevrim Kademesiz Hız Kontrolü | İnvertör ile Kapalı Çevrim Kademesiz Hız Kontrolü |
| Taşıma Parmakları | Ağır Hizmet Tipi Çift Kancalı Taşıma Parmağı (Opsiyon: Fikstür için Özel Jig) | Ağır Hizmet Tipi Çift Kancalı Taşıma Parmağı (Opsiyon: Fikstür için Özel Jig) | Ağır Hizmet Tipi Çift Kancalı Taşıma Parmağı (Opsiyon: Fikstür için Özel Jig) |
| Konveyör Açısı | 4,5–6,3° | 4,5–6,3° | 4,5–6,3° |
| Lehim Potası Tipi | Mekanik | Mekanik | Mekanik |
| Lehim Potası Malzemesi | Dökme Demir | Dökme Demir | Dökme Demir |
| Dalga Yüksekliği Ayarı | İnvertör: PC Üzerinden Dijital Kontrol | İnvertör: PC Üzerinden Dijital Kontrol | İnvertör: PC Üzerinden Dijital Kontrol |
| Soğutma Tipi | Azot Bıçağı ile Soğutma | Azot Bıçağı ile Soğutma | Azot Bıçağı ile Soğutma |
| Lehim Potası Isıtma Gücü | 13,5 kW | 13,5 kW | 18 kW |
| Maksimum Lehim Potası Sıcaklığı | 300 °C | 300 °C | 300 °C |
| Lehim Potası Kapasitesi | Yaklaşık 480 kg | Yaklaşık 550 kg | Yaklaşık 640 kg |
| Dalga Tahrik Gücü | 180 W × 2, 3 Faz 220 VAC | 180 W × 2, 3 Faz 220 VAC | 180 W × 2, 3 Faz 220 VAC |
| Lehim Potası Isınma Süresi | Yaklaşık 150 dk. (Ayar: 250 °C) | Yaklaşık 150 dk. (Ayar: 250 °C) | Yaklaşık 150 dk. (Ayar: 250 °C) |
| Sıcaklık Kontrol Yöntemi | PID | PID | PID |
| Taşıma Parmakları Temizleme Sistemi | Fırça | Fırça | Fırça |
| Azot Saflığı | 99999% | 99999% | 99999% |
| Azot Tüketimi | Yaklaşık 20 m³/sa. | Yaklaşık 22 m³/sa. | Yaklaşık 25 m³/sa. |
| Azot Basıncı | 0,4–0,6 MPa | 0,4–0,6 MPa | 0,4–0,6 MPa |
| Harici Püskürtme Ünitesi (Opsiyonel) – Toplam Uzunluk +500 mm | PERFECTFLOW/350-Z | PERFECTFLOW/450-Z | PERFECTFLOW/610-Z |
