R-1225-SLX 12 Kanallı Reflow Isı Profil Cihazı

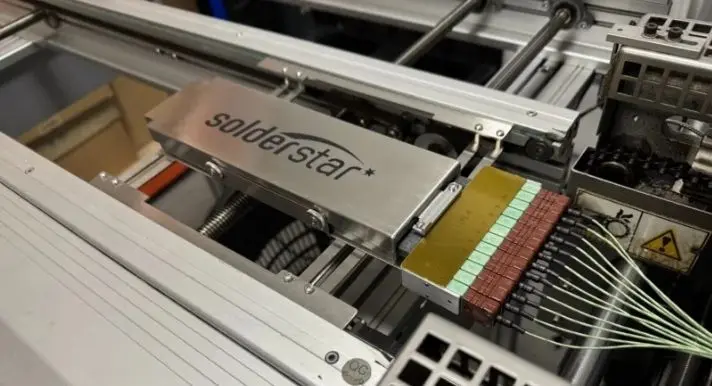

The R‑1225‑SLX 12‑Channel Reflow Profiler delivers advanced thermal insight for today’s most complex PCB assemblies, combining an ultra‑compact SLX datalogger with a high‑performance heatshield and SmartLink connectivity. Designed for high‑density, multi‑layer products and thermally sensitive components, it provides extensive measurement coverage across critical joints, surfaces and shadowed areas, ensuring complete process visibility, accurate characterisation and reliable solder quality.
Precision Thermal Measurement Through a Smart, Compact Workflow: The R‑1225‑SLX integrates advanced hardware and intelligent software to simplify high‑density, multi‑channel profiling.

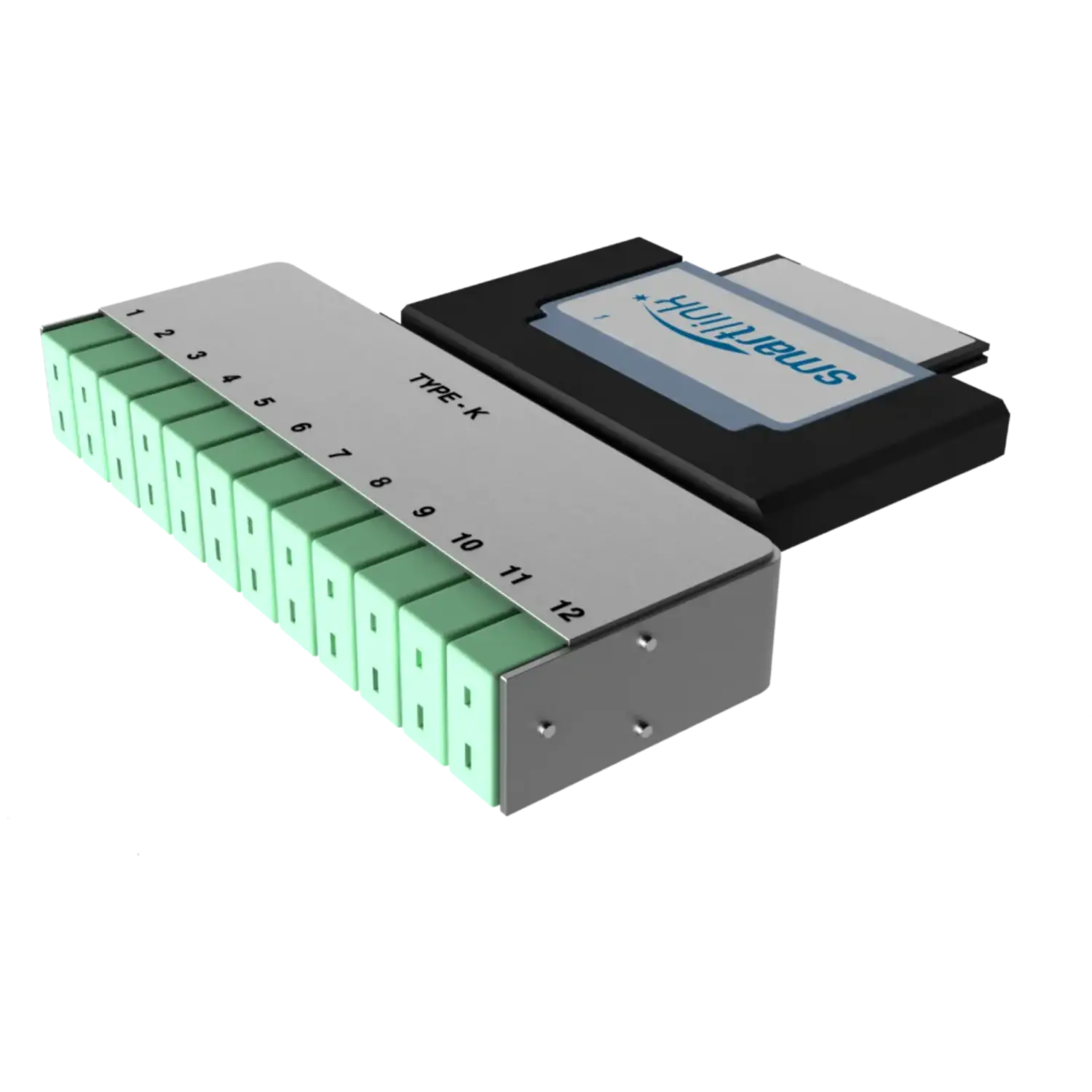

SmartLink Modular DataLogger : The SLX datalogger connects to the heatshield and thermocouple adapter via the SmartLink system, enabling 12 independent Type-K channels without increasing the profiler’s width. This allows detailed thermal capture across multiple zones while maintaining compatibility with tight conveyor clearances.
High-Temperature Heatshield Protection: A stainless-steel heatshield (HS-SL2580-SL12) protects the datalogger during exposure to elevated reflow temperatures, with defined survival durations at 100°C, 150°C, 200°C and 250°C.
Accurate Profiling & Onboard Memory : Profiles are recorded with ±0.5°C accuracy and stored in 12 onboard memories, each capable of 25 000 data points per channel — supporting rapid setup, repeatable verification, and easy comparison between runs.
Software For Analysis and SPC: Data is transferred via USB or optional 2.4 GHz wireless. The software suite provides profile analysis, SPC charting, simulation tools, and libraries for oven and solder-paste specifications.
Solderstar'ın entegre platformu; SLX veri kaydediciyi, sürece özel donanımı ve gelişmiş analiz yazılımını tek bir optimize sistemde bir araya getirerek üreticilere veri yakalamadan bilgi edinmeye kadar sorunsuz bir iş akışı sağlar. Her şeyin tek bir ortam olarak çalışacak şekilde tasarlanmasıyla uyumluluk sorunlarını ortadan kaldırır, karar verme sürecini hızlandırır, operatör eğitimini neredeyse sıfıra indirir ve her üretim hattında tutarlı, standartlaştırılmış süreç kontrolü sunar.
Solderstar'ın Reflow Yaklaşımı
Solderstar, hem Süreç hem de Ürün için reflow profillemesinin önemini kabul eder.
Doğru Bir İlk ÜRÜN Profili Yakalayın
Isı kalkanına bir test PCB'si bağlayın ve SLX veri kaydediciyi takın. SLX'e güç verin ve ısı kalkanını kapatın, ardından ilk ürün profili referans çizgisini kaydetmek için reflow sürecinden geçirin.
ÜRÜN Profili Temel Ayarlarını Üretmek İçin Optimize Edin
Profile Central'ın Auto-Seeker Profil Optimizasyon aracını kullanarak optimize edilmiş ürün temel ayarlarını oluşturun. Optimize edilmiş ürün profili ayarlarını reflow fırınına girin ve kararlı hale gelmesini bekleyin.
SÜREÇ Profilini Kaydedin ve Ardından Kontrol Edin
Bir süreç profilini kaydetmek için ReflowShuttle'ı süreçten geçirin; ardından süreç ortalamasını ve varyansını kontrol etmek için yerleşik SPC yazılım araçlarını kullanırken süreç profilinin kararlılığını dönemsel olarak kontrol edin.
Solderstar Reflow Sisteminin Avantajları
Solderstar çözümleri; reflow sürecinin ölçümünü, kurulumunu ve sürekli kontrolünü iyileştirmek için özel olarak tasarlanmıştır.
Birden Fazla Noktada PCB Sıcaklıklarının Doğru Profillemesi
İyileştirilmiş bir ilk geçiş verimliliği sağlar.
Hızlı Kurulum ve Optimizasyon
✔ Net veri geri bildirimi sağlar ve potansiyel kusur ve yeniden işleme ihtimalini azaltır.
Süreç Limitlerine Karşı Doğrulama
✔ Daha hızlı ürün değişimlerine olanak tanır.
Kullanıcı Dostu Yazılım
✔ Karmaşık değişken verileri uygulanabilir bilgilere dönüştürerek süreç kararlılığında daha fazla güven sağlamak üzere tasarlanmıştır.
R-1225-SLX, genişletilmiş 12 kanallı ölçüm yeteneği, kompakt SmartLink mimarisi ve güçlü yüksek sıcaklık koruması kombinasyonuyla üst düzey termal görünürlük sunmak üzere geliştirilmiştir.
On İki Adet K Tipi Ölçüm Kanalı
Karmaşık, yüksek yoğunluklu ve çok katmanlı PCB montajları için maksimum termal izleme imkanı.
Kompakt SLX Veri Kaydedici
Standart SLX platformunun genişliğini koruyan, 126 mm × 52 mm × 9.5 mm boyutlarında ultra ince tasarım.
Yüksek Sıcaklığa Dayanıklı Isı Kalkanı
Yüksek sıcaklıklarda uzun süreli çalışma olanağı sunan, 12 adet K Tipi sokete sahip paslanmaz çelik gövde.
USB veya 2.4 GHz Kablosuz Telemetri
2.4 GHz kablosuz telemetri aracılığıyla gerçek zamanlı izleme içeren esnek veri aktarım seçenekleri.
Otomatik Sensör Algılama
Dahili teşhis sistemi, her ölçüm öncesinde termokupl bağlantılarının doğruluğunu denetler.
Profilleme sistemlerinin muhtemelen en kritik bileşeni yazılımıdır. Yazılım, mevcut süreç durumunu net bir şekilde belirlemek üzere süreç verilerinin toplanmasını, depolanmasını, düzenlenmesini ve analiz edilmesini mümkün kılar.
Bununla birlikte, modern profilleme yazılımları çok daha kapsamlı imkanlar sunar; bir sürecin maksimum kalite ve çıktı için optimize edilmesini sağlayan gelişmiş süreç reçetesi arama motorlarını içerir. SPC araçları, mühendislerin süreç kararlılığını izlemelerine ve düzeltici faaliyet gerektiğinde zamanında uyarı almalarına olanak tanır.
Solderstar yazılımı modern bir arayüze ve kullanım kolaylığına sahiptir. Kritik veriler, Süreç Operatörleri ve Mühendislerin rahatça değerlendirebileceği, anlaşılır bir biçimde sunulur.
Solderstar’ın entegre platformu; SLX veri kaydediciyi, sürece özel donanımı ve gelişmiş analiz yazılımını tek bir optimize sistemde birleştirerek üreticilere veri toplamadan bilgi edinmeye kadar kesintisiz bir iş akışı sunar. Tüm yapının bütünleşik bir ortam olarak çalışması; uyumluluk sorunlarını ortadan kaldırır, karar alma süreçlerini hızlandırır, operatör eğitimi ihtiyacını neredeyse sıfıra indirir ve her üretim hattında tutarlı, standartlaştırılmış süreç kontrolü sağlar.
R‑1225‑SLX, en karmaşık montaj süreçleriyle çalışan üreticilerin ihtiyaçlarına yönelik geliştirilmiştir. 12 kanallı yapısı, mühendislerin birden fazla noktayı eşzamanlı izlemesini sağlayarak büyük BGA'ların, PoP bileşenlerinin, güç elemanlarının ve gölgede kalan alanların termal davranışını tek seferde kaydeder.
Arttırılmış kanal sayısına rağmen profilleyici, standart SLX platformu ile aynı kompakt genişliği koruyarak dar reflow alanlarında takılmadan ilerler. Güçlü ısı kalkanı ve kapsamlı yazılım paketiyle entegre çalışan R‑1225‑SLX; operatöre karmaşıklık yaratmadan süreç kurulumu, optimizasyonu ve sürekli doğrulama için bütünleşik bir çözüm sunar.
| Özellik | SLX Datalogger |
|---|---|
| Boyut / Ağırlık | 126 mm x 52 mm x 9,5 mm, 118 g |
| Kanal Sayısı | 12 adede kadar K Tipi desteği |
| Sıcaklık Hafızası | 12 Bellek alanı (ölçüm kanalı başına 25.000 veri noktası) |
| Ölçüm Hızı | 0,05 saniye - 60 saniye arası |
| Ölçüm Aralığı | -125 °C - 1372 °C (-257 °F - 2502 °F) |
| Ölçüm Doğruluğu | ±0,5 °C (0,9 °F) |
| Ölçüm Çözünürlüğü | ±0,05 °C (0,09 °F) |
| Maks. İç Sıcaklık | +85 °C (Aşırı sıcaklıkta otomatik kapanma) |
| Güç Kaynağı | Kullanıcı tarafından değiştirilebilir, Yüksek Sıcaklığa Dayanıklı NiMH Pil |
| Haberleşme / İletişim | USB veya opsiyonel 2,4 GHz Kablosuz |
| Giriş Tipi | K Tipi, EN 05842:1993, Sınıf 1 / ANSI MC 96.1 |
| Model | HS-SL2580-SL12 |
|---|---|
| Malzeme | Paslanmaz çelik yapı |
| Sensörler | 12 x K Tipi standart soket girişi |
| Muhafaza Boyutu (U x G x Y) | 310 mm x 104 mm x 25 mm |
