SolderStar Bölgesel Lehimleme Optimizatörü; mini dalga bölgesel lehimleme makinelerinin performansını analiz etmek, doğrulamak ve ince ayarlarını gerçekleştirmek için hızlı ve güvenilir bir çözüm sunar. Günlük test süreçleri için geliştirilen bu sistem, üretim genelinde hassas nozul konumlandırmasını, doğru dalga yüksekliğini ve kararlı flux uygulamasını sürdürmek adına ihtiyaç duyulan tüm kritik parametreleri toplar.
✔ Bölgesel Lehimleme Makinesi Hassasiyeti İçin Özel Amaçlı Aparat

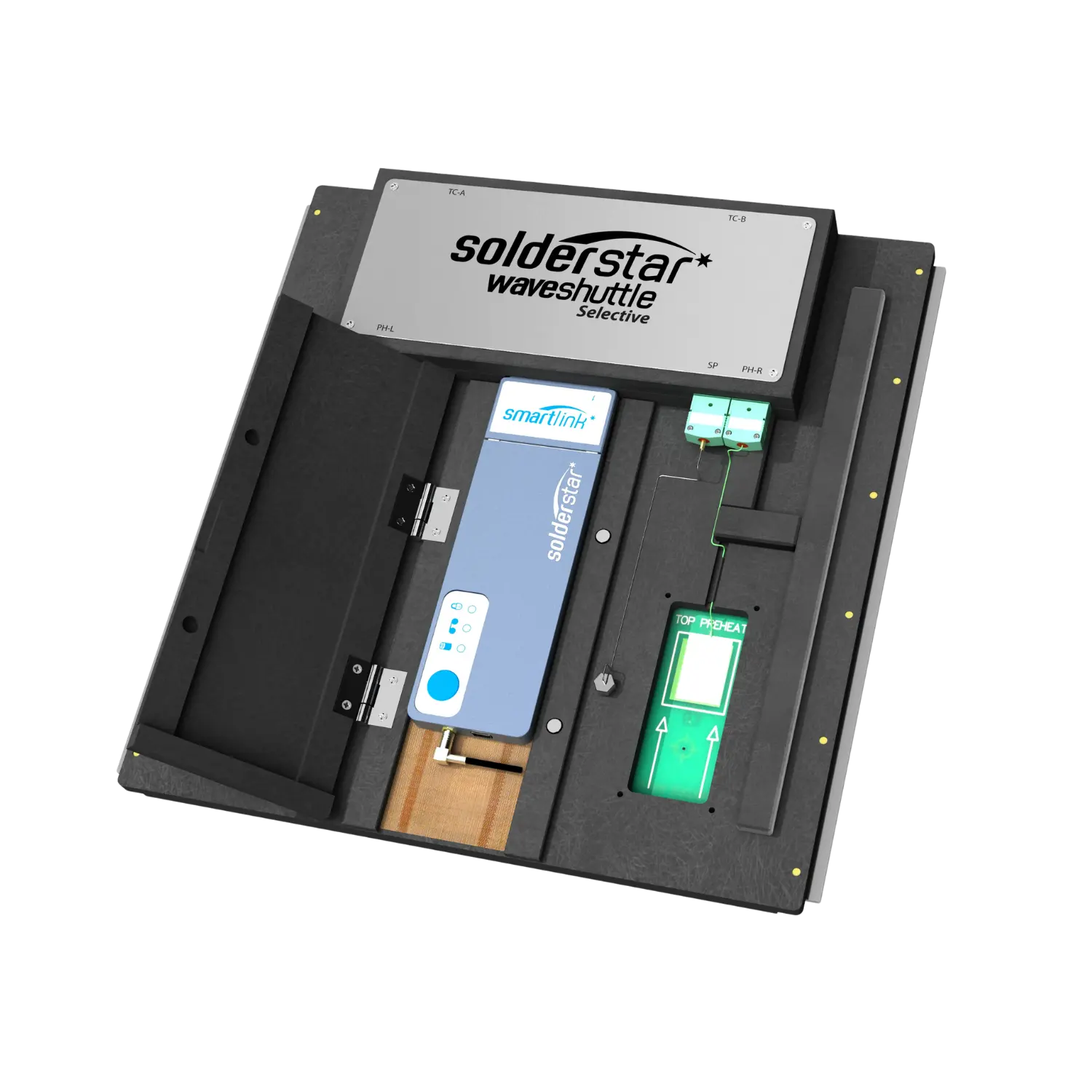

Bölgesel Lehimleme Optimizatörü, özel sensör teknolojisini dayanıklı bir ölçüm aparatı bünyesinde bir araya getirir. Aşağıda yer alan her bir bölüm, sistemin bölgesel lehimleme performansını nasıl kaydettiğini ve doğruladığını açıklar.

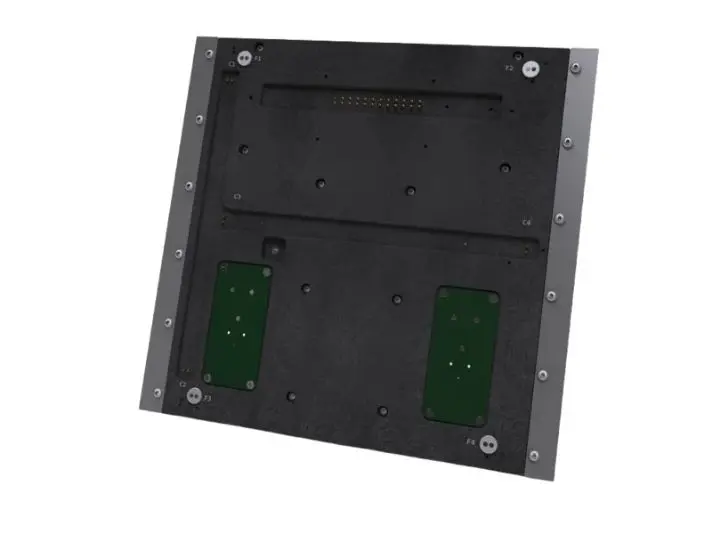

✔ Titanyum Dalga Temas Sensörü Dizisi
Alt kısımda hassasiyetle konumlandırılmış titanyum temas sensör dizisi, dalga yüksekliğini ölçerek nozul performansını denetler ve makinenin her zaman kararlı lehimleme sonuçları elde etmesini sağlar.
✔ X/Y Konumlandırma ve Hız Doğrulaması
Lehimleme nozullarını önceden belirlenmiş referans noktaları arasında gezdiren sistem; PCB esnemesi, bükülmüş bileşen bacakları veya mekanik kaymaların neden olduğu sapmaları kontrol eder; böylece hem pozisyon doğruluğunu hem de hareket hızını onaylar.
✔ İsteğe Bağlı Flux Varlığı Algılama
İsteğe bağlı sunulan flux sensörleri, flux bölgesini ve kaplama miktarını tespit ederek eksik flux uygulamasına ve yetersiz ıslanmaya sebep olabilecek kristalleşme ya da nozul tıkanmalarının belirlenmesine yardımcı olur.

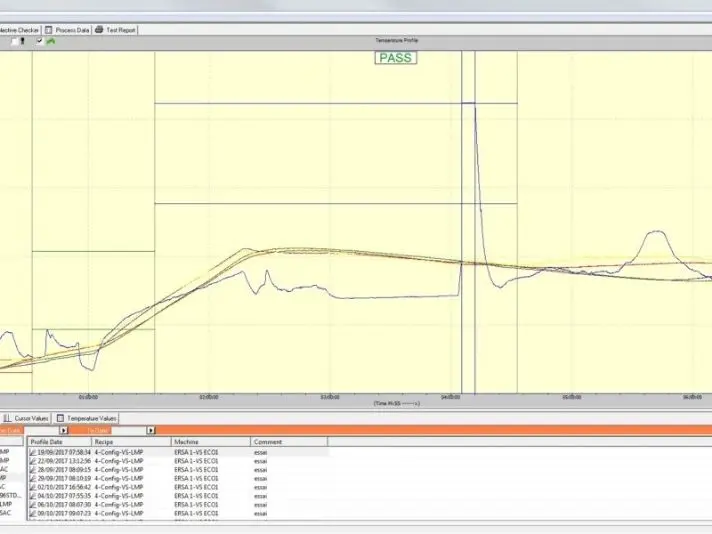

✔ Hızlı Veri Yakalama ve Analiz

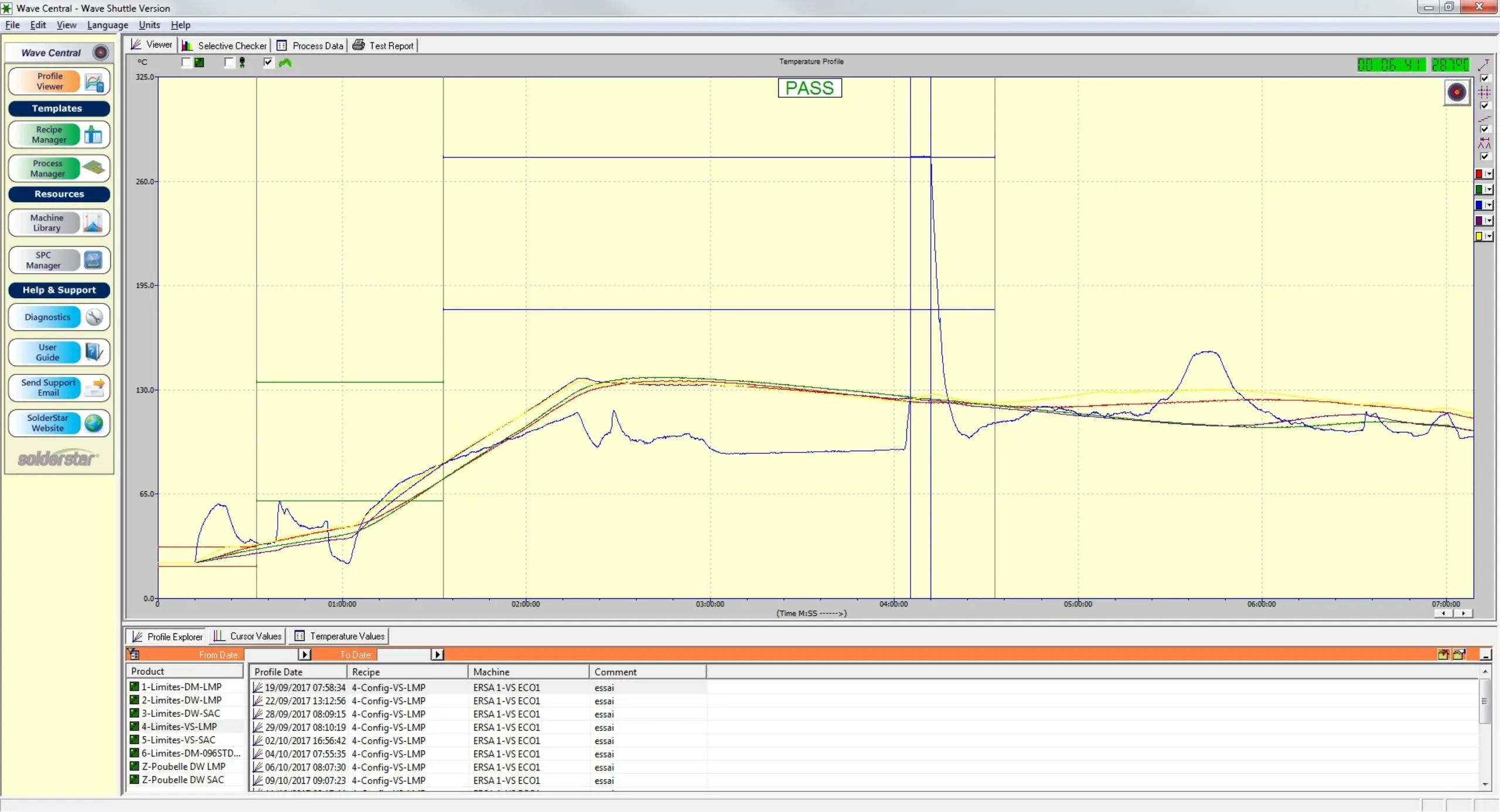

Elde edilen tüm ölçüm verileri USB veya kablosuz bağlantı üzerinden aktarılır ve SolderStar’ın Süreç Denetleyici yazılım araçlarıyla analiz edilir; bu sayede uzmanlık gerektirmeden hızlıca olumlu/olumsuz değerlendirmesi yapılabilir.
Bölgesel Lehimleme Optimizatörünü hassas ve tekrarlanabilir bölgesel lehimleme performansı açısından kritik kılan temel özellikleri inceleyin.
✔ Dalga Yüksekliği ve Nozul Doğrulaması
Kademeli titanyum sensörler dalga yüksekliğini ölçüp nozul performansını onaylayarak kararlı lehim teması sağlar.
✔ X/Y Hizalama ve Hız Kontrolü
Sistem; mekanik yıpranma veya PCB toleranslarından kaynaklanan sapmaları belirlemek üzere konumlandırma doğruluğunu ve ilerleme hızını denetler.
✔ İsteğe Bağlı Flux Ölçümü
Kristalleşen ya da kısmen tıkalı fluxer nozullarının yol açabileceği hatalı flux uygulamalarını engellemek için flux mevcudiyeti ve pozisyonu izlenebilir.

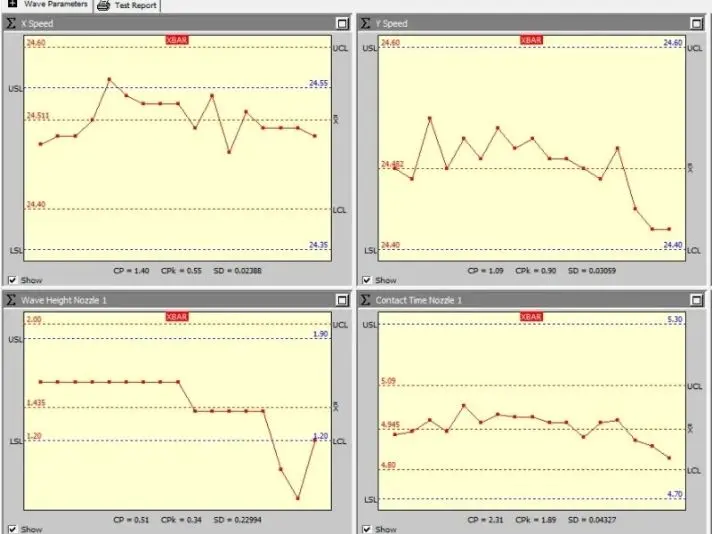

✔ Hızlı ve Net Süreç Analizi

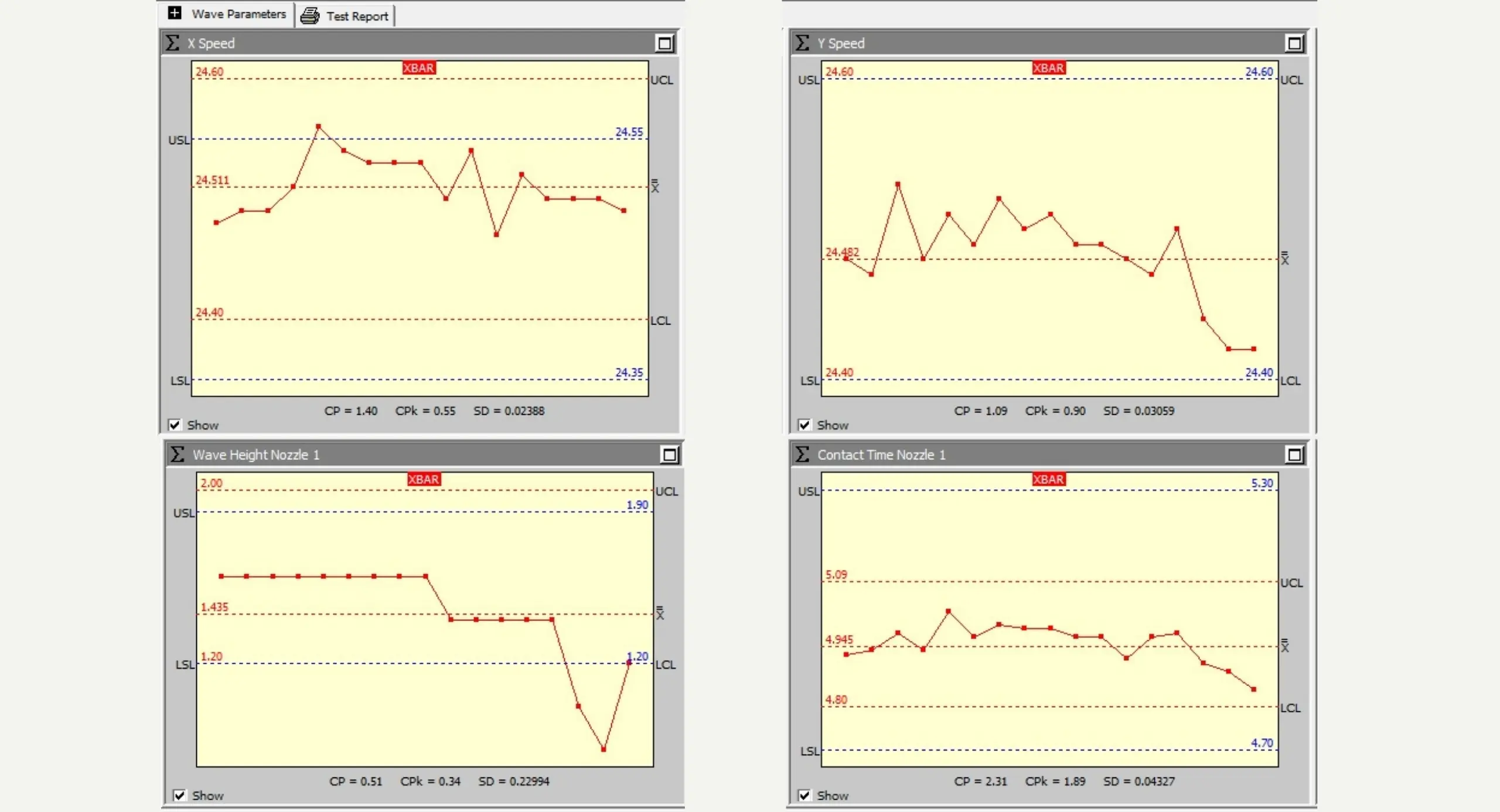

Elde edilen veriler, SolderStar’ın Süreç Denetleyici yazılım araçlarıyla değerlendirilerek hızlı geçti/kaldı kararlarının alınmasına ve kesintisiz süreç kontrolüne imkan tanır.
✔ Bölgesel Lehimleme Optimizatörü, kararlı bölgesel lehimleme performansını sürdürmek adına ihtiyaç duyulan tüm temel ölçümleri sunar. Alt kısımda yer alan titanyum temas sensör dizisi, dalga yüksekliğini ve nozul davranışını yüksek hassasiyetle kaydederken, tanımlanmış referans noktaları sistemin X/Y pozisyon doğruluğunu ve hareket hızını denetlemesine imkan tanır. Bu süreç, PCB esnemesi, bükülmüş bileşenler ya da mekanik kaymalardan kaynaklanan olumsuzlukların üretim kalitesine yansımadan önce tespit edilmesini sağlar.
✔ Düzenli lehimleme sonuçları elde etmek amacıyla sistem, flux mevcudiyetini ve konumunu belirleyen isteğe bağlı flux sensörleriyle desteklenebilir. Bu donanım, mühendislerin fluxer nozulunda oluşabilecek kristalleşme veya kısmi tıkanmaları hızla tespit etmesine yardımcı olur; bu durumlar hatalı flux kullanımına, yetersiz ıslanmaya ve aktive olmamış flux kalıntılarına yol açan temel etkenlerdir. Dalga yüksekliği denetimi sağlayan kademeli temas sensörleriyle entegre çalışan sistem, günlük kontrollerde nozul ve flux performansının bütünsel bir analizini sunar.
✔ Toplanan tüm veriler USB arabirimi veya kablosuz bağlantı üzerinden aktarılarak SolderStar’ın kullanıcı dostu yazılım araçlarıyla analiz edilir. Mühendisler, özel bir uzmanlık bilgisine gereksinim duymadan ölçümleri değerlendirebilir, kabul/red limitlerini uygulayabilir ve makine kararlılığını onaylayabilir. Hızlı analiz altyapısı ve anlaşılır görsel göstergeleri sayesinde sistem, günlük optimizasyon süreçlerini pratik, tekrarlanabilir ve yüksek derecede verimli kılar.
WaveShuttle PRO Selective ürününü daha yakından tanımak için hazırlanan bu tanıtım videosu, ürünün genel çalışma prensibini ve kullanım senaryolarını özetler.
