Reflow Isı Profilleme Yazılımı
Gelişmiş, yüksek kaliteli ve kurşunsuz elektroniğin günümüzdeki dünyasında, reflow profillemesi başarılı bir lehimleme süreç kontrolünün merkezinde yer almaktadır. Yine de bu durum karmaşık bir süreç haline gelebilir: Birçok yazılım paketinin anlaşılması ve işletilmesi zordur, ayrıca sundukları veriler profilleme alanında derin bir deneyim gerektiren bir yorumlama ihtiyacı doğurur. SolderStar’ın Profile Central reflow profilleme yazılımının fark yaratmasının temel nedeni budur. Basit yapısıyla özgün, işlevselliğiyle güçlü olan bu platform; kullanıcıların termal süreçleri hızlı ve zahmetsizce anlamasını, analiz etmesini ve optimize etmesini sağlayarak elektronik imalat sektöründe standartları belirler.
Sistem, tüm kritik süreç parametrelerini sunarken bilinen sektör terminolojisinden ve anlaşılır grafiksel yöntemlerden yararlanır; böylece takibi zor sayı tablolarına duyulan ihtiyaç ortadan kalkar. Bu yaklaşım, doğru/yanlış analizlerinin anında gerçekleştirilmesine olanak tanırken hat operatörlerinin de profilleme operasyonlarında kısa sürede uzmanlık ve özgüven kazanmasını destekler. Profile Central yazılımı; karmaşık montaj kurulumlarından süreç optimizasyonuna, sürekli kalite ve süreç kontrolü sağlayan entegre SPC fonksiyonlarına kadar geniş bir yelpazede, her seviyeden kullanıcının lehimleme süreçlerini ölçmesine ve geliştirmesine imkan verir.
Solderstar'ın entegre platformu; SLX veri kaydediciyi, sürece özel donanımı ve gelişmiş analiz yazılımını tek bir optimize sistemde bir araya getirerek üreticilere veri yakalamadan bilgi edinmeye kadar sorunsuz bir iş akışı sağlar. Her şeyin tek bir ortam olarak çalışacak şekilde tasarlanmasıyla uyumluluk sorunlarını ortadan kaldırır, karar verme sürecini hızlandırır, operatör eğitimini neredeyse sıfıra indirir ve her üretim hattında tutarlı, standartlaştırılmış süreç kontrolü sunar.
Solderstar'ın Reflow Yaklaşımı
Solderstar, hem Süreç hem de Ürün için reflow profillemesinin önemini kabul eder.
Doğru Bir İlk ÜRÜN Profili Yakalayın
Isı kalkanına bir test PCB'si bağlayın ve SLX veri kaydediciyi takın. SLX'e güç verin ve ısı kalkanını kapatın, ardından ilk ürün profili referans çizgisini kaydetmek için reflow sürecinden geçirin.
ÜRÜN Profili Temel Ayarlarını Üretmek İçin Optimize Edin
Profile Central'ın Auto-Seeker Profil Optimizasyon aracını kullanarak optimize edilmiş ürün temel ayarlarını oluşturun. Optimize edilmiş ürün profili ayarlarını reflow fırınına girin ve kararlı hale gelmesini bekleyin.
SÜREÇ Profilini Kaydedin ve Ardından Kontrol Edin
Bir süreç profilini kaydetmek için ReflowShuttle'ı süreçten geçirin; ardından süreç ortalamasını ve varyansını kontrol etmek için yerleşik SPC yazılım araçlarını kullanırken süreç profilinin kararlılığını dönemsel olarak kontrol edin.
Solderstar Reflow Sisteminin Avantajları
Solderstar çözümleri; reflow sürecinin ölçümünü, kurulumunu ve sürekli kontrolünü iyileştirmek için özel olarak tasarlanmıştır.
Birden Fazla Noktada PCB Sıcaklıklarının Doğru Profillemesi
İyileştirilmiş bir ilk geçiş verimliliği sağlar.
Hızlı Kurulum ve Optimizasyon
✔ Net veri geri bildirimi sağlar ve potansiyel kusur ve yeniden işleme ihtimalini azaltır.
Süreç Limitlerine Karşı Doğrulama
✔ Daha hızlı ürün değişimlerine olanak tanır.
Kullanıcı Dostu Yazılım
✔ Karmaşık değişken verileri uygulanabilir bilgilere dönüştürerek süreç kararlılığında daha fazla güven sağlamak üzere tasarlanmıştır.
Profile Explorer, indirilen profilleri kullanıcının ürün adına göre otomatik olarak depolayarak her ürün için zaman sırasına göre bir profil kaydı oluşturur; böylece kullanıcıların profillerini düzenlemesine ve eksiksiz süreç izlenebilirliği elde etmesine imkan verir.

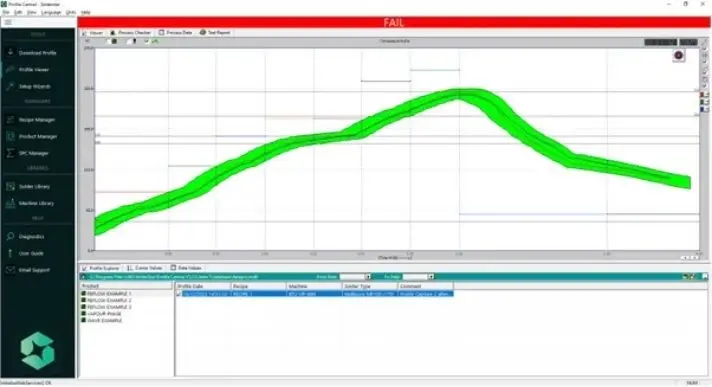

Profile Viewer, veritabanında yer alan herhangi bir profilin anında incelenmesini sağlar.
Profiller ölçülebilir, açıklama notları eklenebilir veya basılı ya da dijital formatta profesyonel ve kapsamlı raporlar halinde indirilebilir.

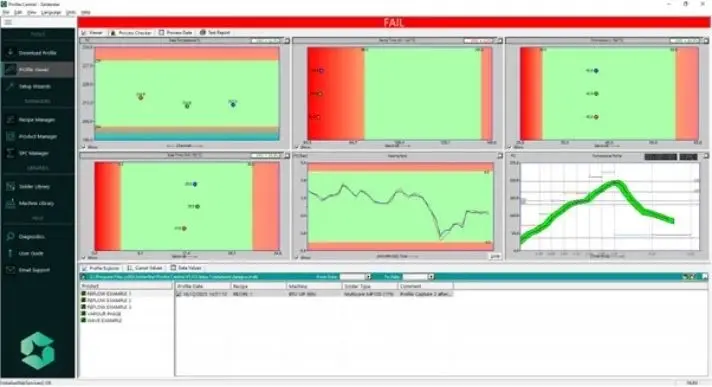

Profile Checker, indirilen profilleri alarak ilgili süreç parametrelerini otomatik biçimde hesaplar ve her bir parametrenin belirlenen süreç penceresi içinde ne kadar etkin konumlandığını göstermek amacıyla bu verileri krem lehim süreç limitleriyle karşılaştırmalı olarak grafikleştirir. Bütün süreç, olumlu (yeşil) ve olumsuz (kırmızı) sonuçları sunan net bir görsel temsil üzerinden değerlendirilir.

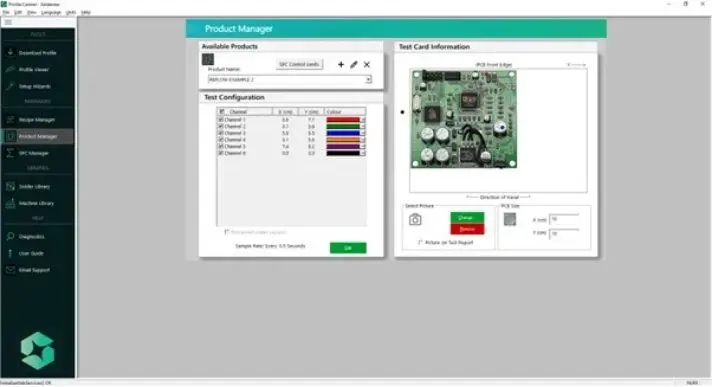

Üretimi gerçekleştirilen her bir ürün için Ürün Yöneticisi; test kartı detayları, veri kaydedici ayarları ve sensör bağlantı noktaları dahil olmak üzere profilleme parametrelerini kaydedip yöneterek ilerideki süreç kurulum operasyonlarını kolaylaştırır.
Entegre makine ve krem lehim kütüphaneleri, üretim süreçlerinde ihtiyaç duyulan standart verilerin büyük kısmını içerir. Kullanıcılar, kütüphaneden parametre seçimi yaparak yaygın krem lehimler veya fırın tipleri için tanımlanmış şablonlar aracılığıyla lehimleme süreçlerini otomatik olarak analiz eder.

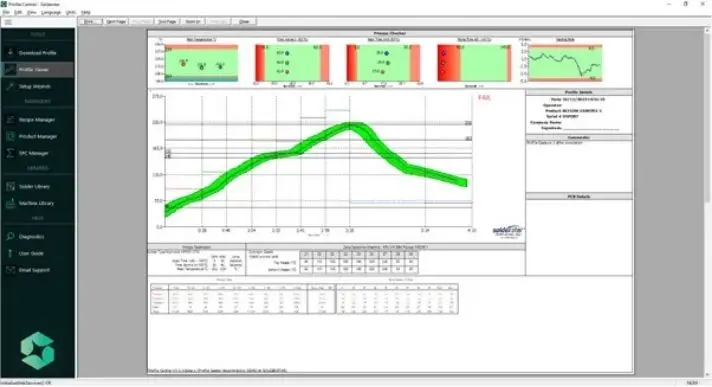

Profesyonel ve özelleştirilebilir test raporları ile süreç dokümantasyonları tek bir tıklamayla hazırlanabilir. Ürünler, reçeteler, makine parametreleri, sıcaklık profilleri ve süreç denetleyici grafiklerine ait raporlar kolayca yazdırılabilir veya e-posta yoluyla iletilebilir.

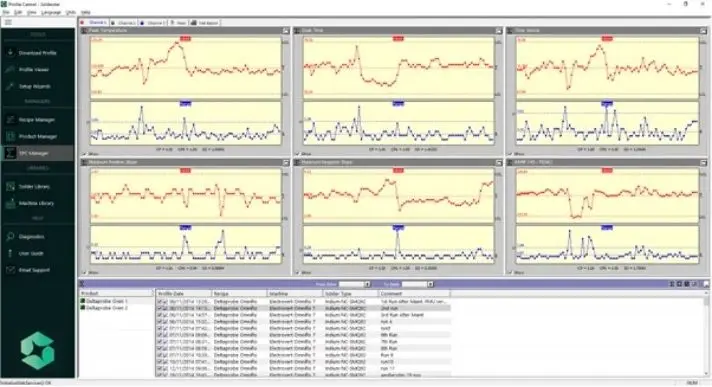

Süreç eğilimleri izlenebilir; kesintisiz SPC uygulamaları sayesinde süreç verimliliği ve üretim kalitesi artırılabilir. SPC Manager kullanan kullanıcılar, veritabanından seçilen profillerin süreç eğilimlerini analiz edebilir ve bu verileri Cp, Cpk ile kontrol limitlerini kapsayan profesyonel Xbar ve Range grafiklerinde sunabilir. Grafikler basılı ya da dijital formatta elde edilebilir.

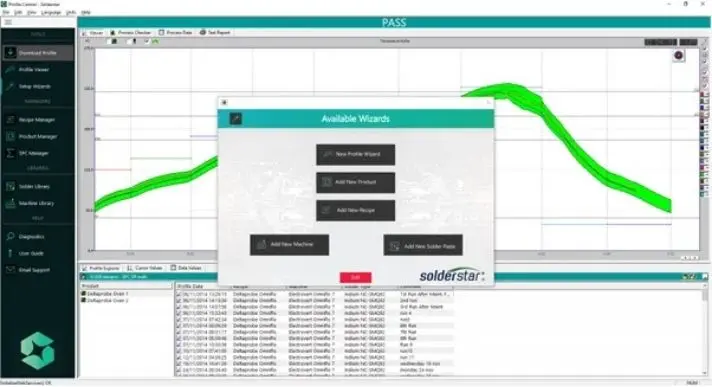

Profile Central, sisteme yeni bir makine eklemekten profilleme süreçlerinin kapsamlı rehberliğine kadar tüm standart işlemlerde kullanıcıya yön gösteren birçok yazılım yardım sihirbazı sunar.
