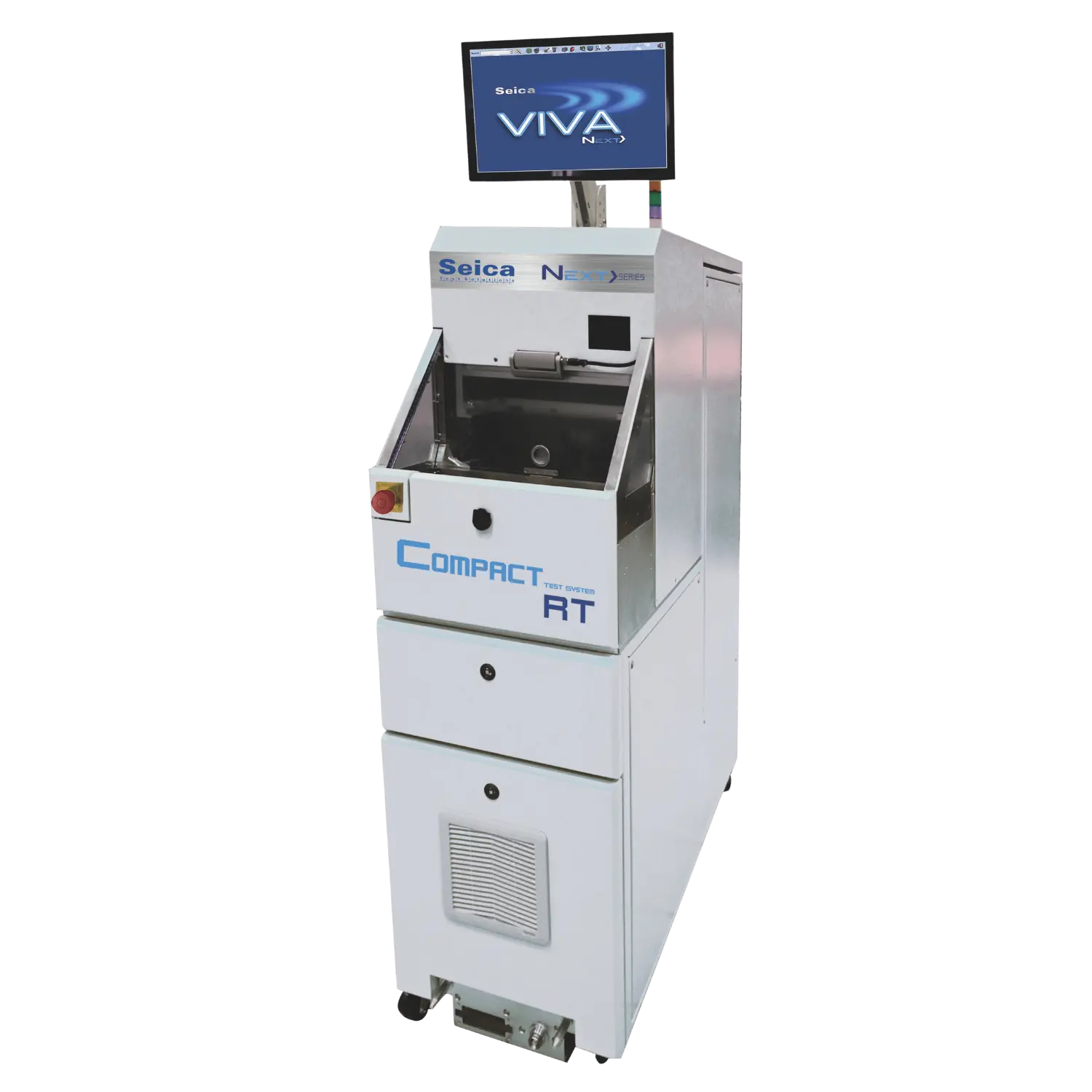

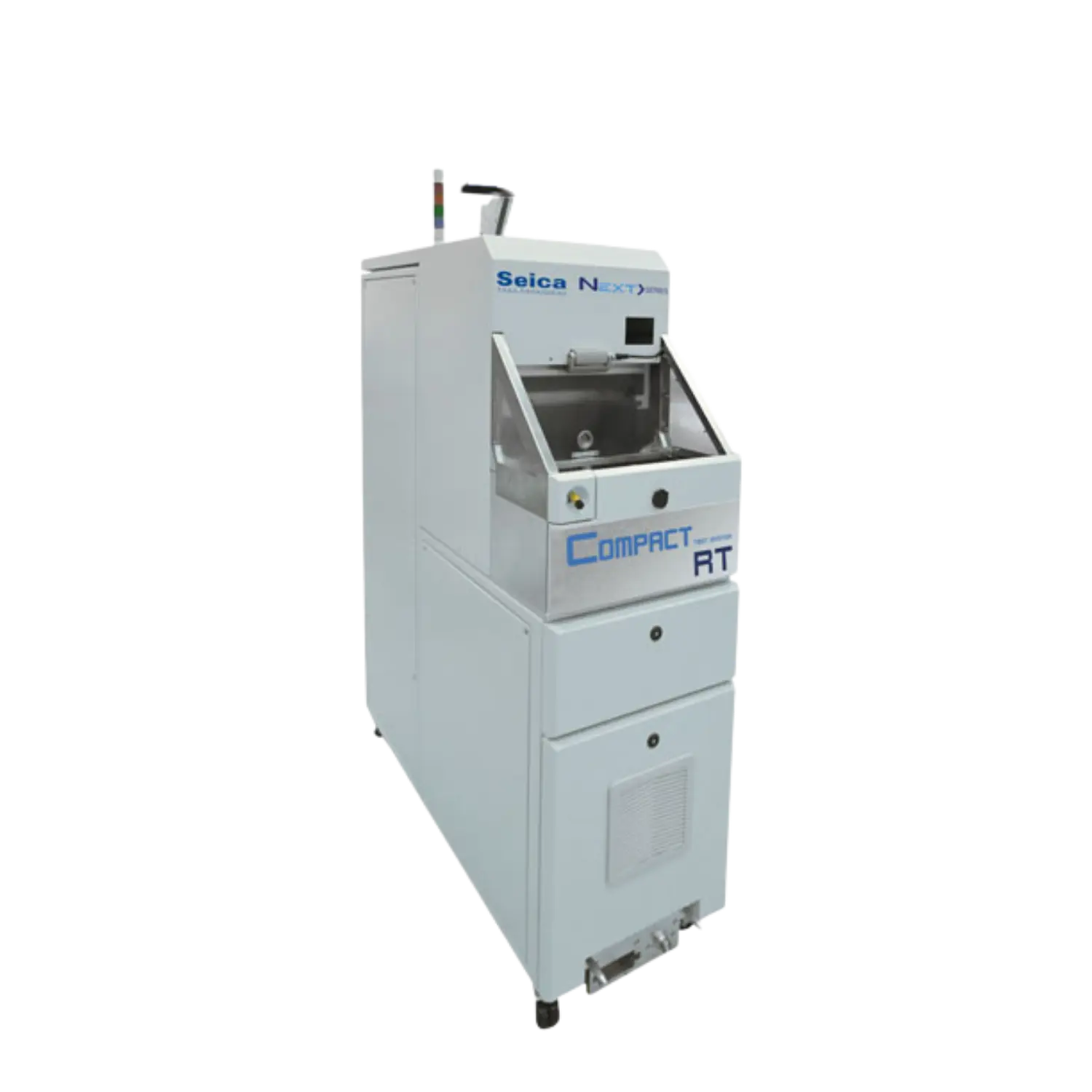

Elektronik PCB ürünlerinin minyatürleşmesine yönelik sürekli gelişen pazar eğilimleri, tamamen otomatik döner tabla mekanizmasına sahip olan ve orta ila yüksek hacimli üretim süreçleri için ideal bir yapı sunan Compact RT sistemiyle karşılanmaktadır. Genişliği 450 mm olan bu platform, test altındaki cihazların (DUT) yükleme ve boşaltma sürelerini optimize etmek adına hat içi robot entegrasyonuna tam uyumlu olacak şekilde geliştirilmiştir. Sistem gereksinimlere bağlı olarak robot ya da cobot yardımıyla otomatik modda veya bir operatör aracılığıyla manuel modda sorunsuz biçimde çalışabilir. Döner tabla mekanizması üretim süreçlerinde zaman tasarrufu sağlar; test altındaki ünite (UUT) sistemde işlem görürken, bir sonraki ünite boş olan diğer yuvaya yerleştirilebilir. Sistem mimarisinin sunduğu esneklik ve modüler tasarım özellikleri sayesinde farklı otomatik taşıma hattı konseptleri hayata geçirilebilir, birden fazla cihaz yan yana sıralanabilir veya dairesel yerleşim planlarına dahil edilebilir.

ATE Kaynakları - ICT ve Fonksiyonel Test
Diğer tüm Seica çözümlerinde olduğu gibi, Compact RT test sistemi de teknoloji entegrasyonu ile kullanım kolaylığını en ideal şekilde birleştiren VIP platformunu temel alır. Yapı bünyesinde şu test çözümlerinin bir arada kombine edilmesi mümkündür: -ICT (Hat İçi / Devre İçi Test): Açık/Kısa devre, R/L/C, Diyotlar, Transistörler, FET bileşenleri, regülatörler vb. -Fonksiyonel test süreçleri Bu çok yönlü test imkanları, tescilli ACL modülüne dayanan son teknoloji bir ölçüm sistemi ve VIVA yönetim yazılımı sayesinde elde edilir. ACL modülü, test süreçleri için gerekli olan dahili ölçüm ve sinyal uyarıcı donanımlarını barındırır. DSP teknolojisi, tam otomatik test yürütülmesini desteklerken tüm test kabiliyetlerini tek bir sistemde birleştirir. Operatörler, fonksiyonel testlerin pratik bir şekilde derlenmesi ve çalıştırılması için geliştirilmiş sezgisel bir grafiksel yazılım arayüzü olan Quick Test modülünü kolayca kullanabilirler.

Hat İçi Entegrasyon: DÖNER TABLA Compact RT, mekanik tasarım açısından robotik üretim hatlarıyla uyumsuzluk yaratabilecek tüm yapısal unsurlar ortadan kaldırıldığı için doğrudan hat içi entegrasyon sağlayacak şekilde optimize edilmiştir. Kullanım kolaylığı sunmak ve test altındaki bileşenlerin yükleme/boşaltma süreçlerini daha pratik hale getirmek adına sistemde 2 farklı çalışma modu yer alır: -Operatör kontrollü mod: Operatör test ünitesini (UUT) manuel olarak yükler ve ardından test sekansı tam otomatik olarak yürütülür. -ROBOT / COBOT entegreli mod: Yükleme ve boşaltma prosedürleri robotik sistemler tarafından otomatik olarak yönetilir, ardından ilgili test dizisi sistem tarafından otomatik olarak çalıştırılır.

Radyo Fikstür Tanımlayıcı Opsiyonu (RFID): Sistem, üzerinde yer alan entegre Radyo Fikstür Tanımlayıcı Opsiyonu (RFID) sayesinde benzersiz kimlik kodları üzerinden otomatik kontrol gerçekleştirir. Bu yapı; otomatik ICT test sisteminde fikstür, Castle arabirimi ve ilgili test programının doğru eşleşmesini sağlayarak sistem ayarlarında oluşabilecek olası hataların önüne geçer.

Döner Tabla ve Fikstür Adaptörü: Döner tabla çalışma prensibi, otomatik hat içi üretim süreçlerinde maksimum verimliliğe ulaşmak adına yüksek veri çıktısı ve hız gerektiren endüstriyel uygulamalara hitap eder. Robot veya cobot sistemi bir üniteyi (UUT) hatta yüklerken, ikinci ünite test edilmeye devam eder. Fikstür adaptörü donanımı, test edilecek spesifik ürüne göre özelleştirilen ve farklı cihaz türleri için kolayca değiştirilebilen bir yapıya sahiptir. Ayrıca modülün kompakt boyutları, operatörlerin fikstür taşıma süreçlerini kolaylaştırır ve depolama ihtiyaçlarını minimuma indirir. Bu sayede fikstür depolama ve lojistik maliyetleri ciddi oranda düşer. Sistemde kullanılan fikstür-alıcı arayüz blokları, yüksek düzeyde güvenilir ve güçlü bir temas kalitesi sunan konfigüre edilebilir “Pylon™ konnektör ünitelerinden” oluşur.

COMPACT Line, en çeşitli test gereksinimlerini karşılayacak şekilde yapılandırılabilirliği en üst düzeye çıkarmak için tasarlanmıştır; kullanıcının uygulamaya en uygun konfigürasyonu seçmesini sağlar: devre içi test cihazı, fonksiyonel test tezgâhı veya doğrudan üretim hattına entegre edilebilen tamamen otomatik bir test çözümü.

Compact Line, maksimum yapılandırılabilirlik sunmak üzere geliştirilmiştir; kullanıcıya uygulamasına en uygun çözümü seçme imkânı tanır, devre içi test cihazı, fonksiyonel test tezgâhı veya üretim hattına doğrudan entegre edilebilen tam otomatik bir test sistemi.

Yenilik, Yüksek Performans, Esneklik ve Verimlilik
Yalın üretim prensiplerine göre tasarlanan Compact Line, özellikle elektronik kart üretim ortamlarının ihtiyaçlarını karşılamak üzere geliştirilmiştir. Ergonomik açıdan geliştirilmiş ve teknolojik olarak rekabetçi yapısıyla yüksek esneklik, üstün ölçüm doğruluğu, hızlı test süreleri ve minimum alan kullanımı sunar. Tüm bunlar düşük güç tüketimi ile birleşerek yenilikçi ve sürdürülebilir bir çözüm sağlar.

Compact sistemler özellikle şunlar için idealdir:
1. Analog ve dijital devre içi testler
2. Analog, dijital ve güç fonksiyonel testleri
3. Boundary Scan testleri
4. Dijital cihaz programlama (mikrodenetleyici, bellek vb.)
5. Yüksek voltaj testleri

Compact Line, test maliyetlerinin optimize edilmesine odaklanır; alan tasarrufu, kısa test süreleri ve atık azaltımı ön plandadır. Buna rağmen Strategy Line test programları ve fikstürleriyle tam uyumluluk korunur.

Tüm Compact sistemleri, Seica VIP Platformu, ACL sentezli sürü/algı enstrümanları ve VIVA yönetim yazılımı üzerine kuruludur. İhtiyaç hâlinde sistemler LabVIEW™, LabWindows™/CVI ve TestStand™ gibi alternatif yazılımlar ile de kontrol edilebilir.

Yeni performans veya ergonomi ihtiyaçlarında Seica, müşteri gereksinimlerine göre özelleştirilmiş Compact çözümleri sağlayabilir; üçüncü taraf yazılım ve enstrümanları entegre edebilir veya özel donanım/yazılım modülleri geliştirebilir.
