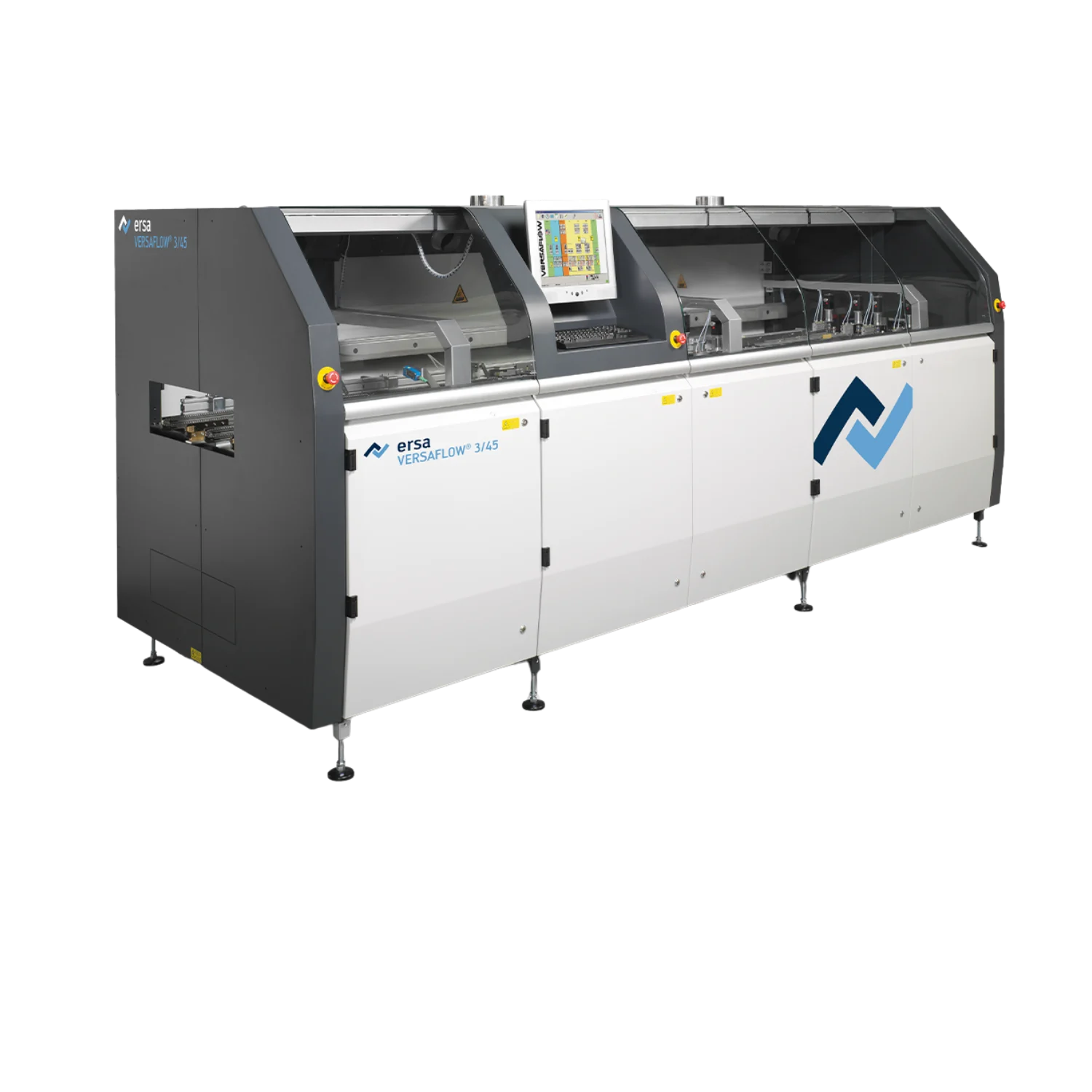

VERSAFLOW 3/45
Dünyanın lider seçici lehimleme platformu olan VERSAFLOW 3/45, inline üretimde maksimum verimlilik ve esneklik için modüler bir tasarıma sahiptir. Standart konfigürasyon; akı püskürtme, ön ısıtma ve lehimleme modüllerini, segmentli konveyör sistemi ile bir araya getirir. Üretim ihtiyacına ve hız gereksinimlerine bağlı olarak ek modüller kolayca entegre edilebilir.
Çift hat (dual-lane) opsiyonu, makinenin kapladığı alanı artırmadan üretim kapasitesini iki katına çıkarır. Küçük boyutlu kartlarda ön ısıtma modüllerinin segmentlenmesi, throughput oranını daha da yükseltir. Tüm özellikler kullanıldığında, VERSAFLOW 3/45 aynı anda 22 montajı işleyerek kompakt inline üretimde rakipsiz bir performans sunar.
| Özellik | VERSAFLOW 3/45 |
|---|---|
| Uzunluk | 2.450 ila 7.500 mm arası |
| Genişlik | 1.750 mm |
| Yükseklik | 1.650 mm |
| Özellik | VERSAFLOW 3/45 |
|---|---|
| Konveyör Tipi | Pim zincirli konveyör veya rulo konveyör |
| PCB Genişliği | 63,5 – 508 mm (opsiyonel 600 mm) |
| PCB Uzunluğu | 127 - 508 mm (opsiyonel 600 mm) |
| Maks. PCB üst taraf bileşen yüksekliği | 120 mm’ye kadar |
| Maks. PCB alt taraf bileşen yüksekliği | Alt tarafta 60 mm’ye kadar (Z-değişken modüller için 30 mm) |
| Maks. PCB Ağırlığı | 5 kg (opsiyonel 15 kg) |
| Özellik | VERSAFLOW 3/45 |
|---|---|
| Fluxer | Farklı boyutlarda damla jet fluxer |
| Ön Isıtma | IR radyatörlü ısıtma, konveksiyon veya IR + konveksiyon kombinasyonu |
| Lehimleme Modülü | Elektromanyetik lehim potu, Mini dalga: 13 kg, maksimum 6 pot, Çoklu dalga lehimleme yüzeyi: 356 × 356 mm / 360 × 340 mm / 370 × 425 mm LP boyutu: 406 × 508 mm |
VERSAFLOW 3/45 ürününü daha yakından tanımak için hazırlanan bu tanıtım videosu, ürünün genel çalışma prensibini ve kullanım senaryolarını özetler.
