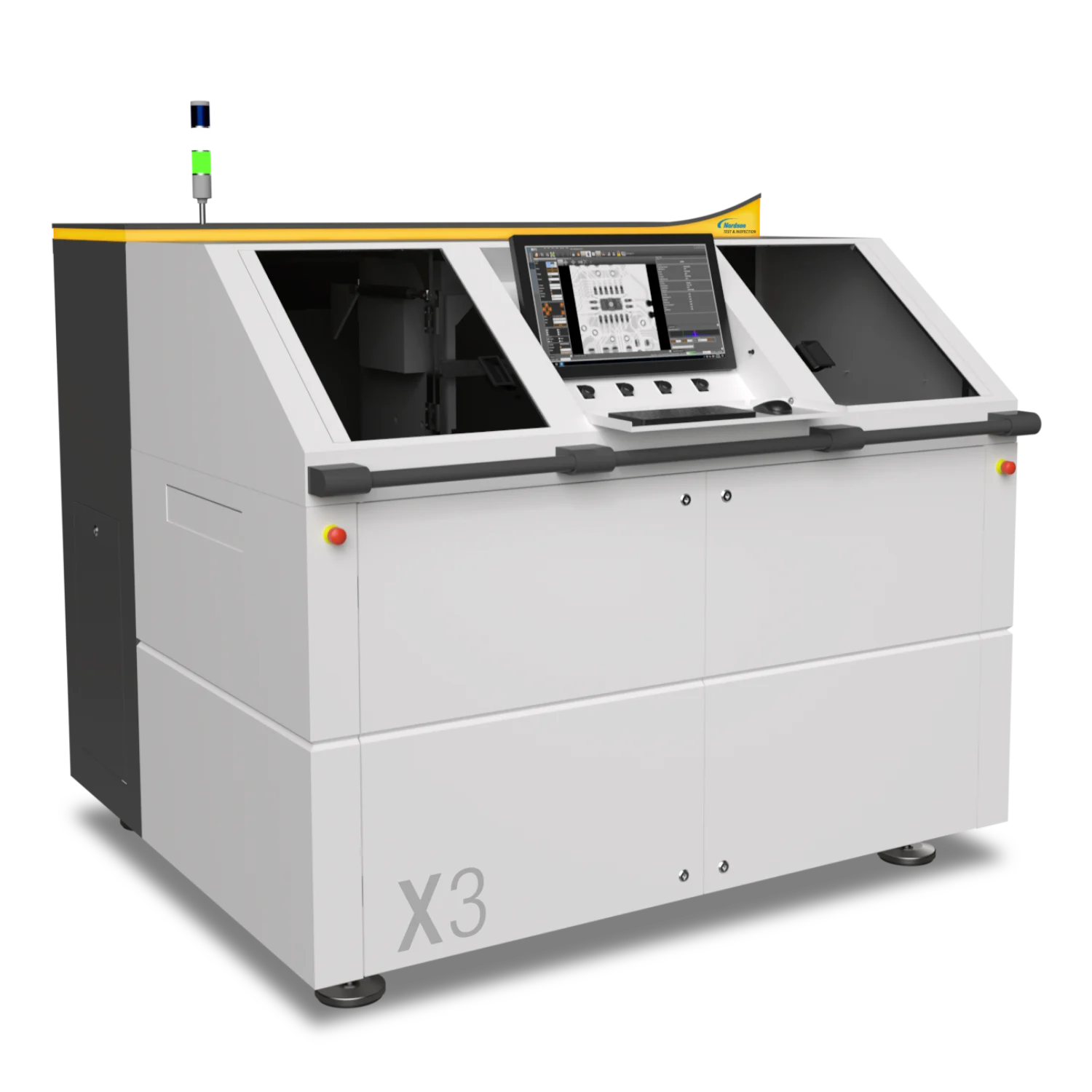

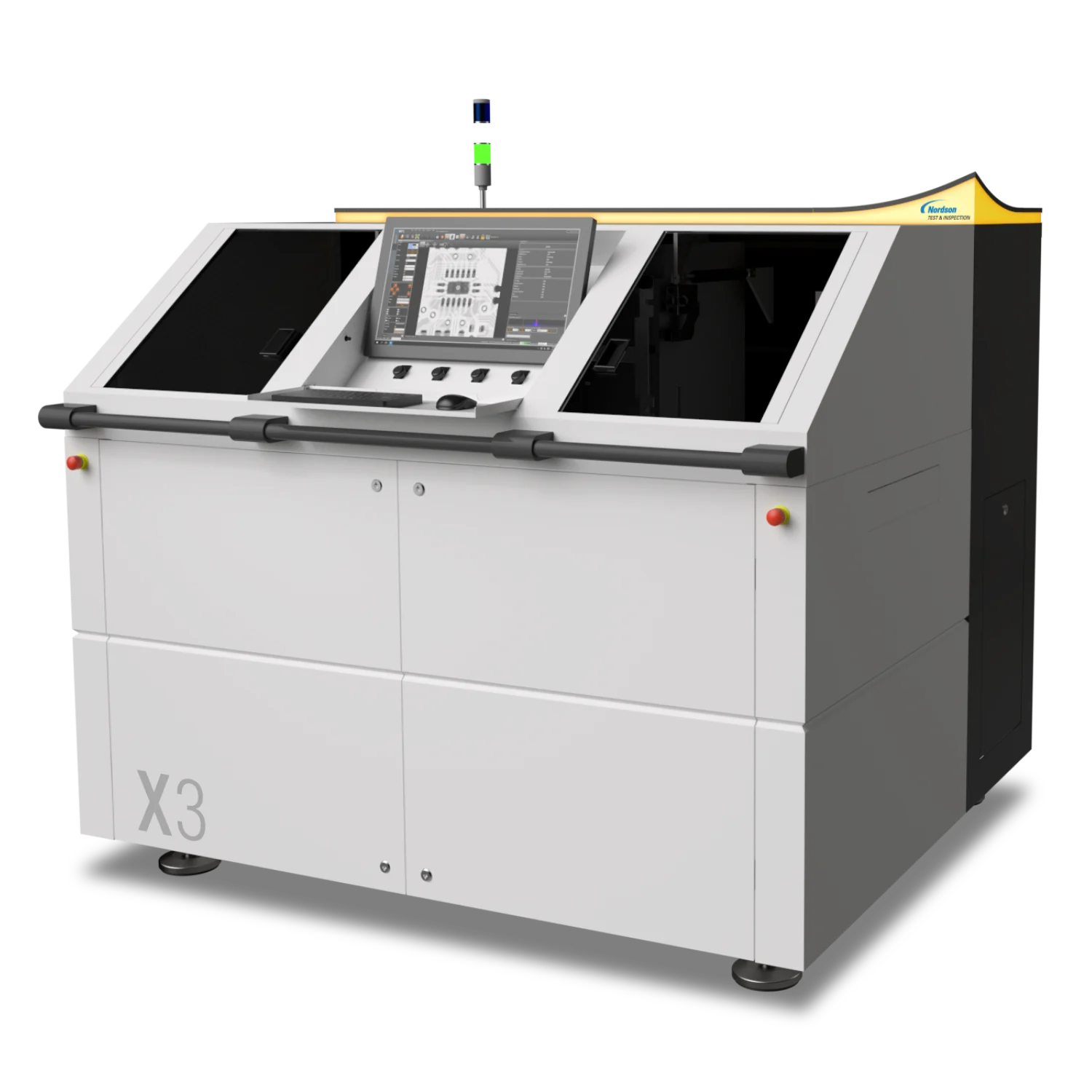

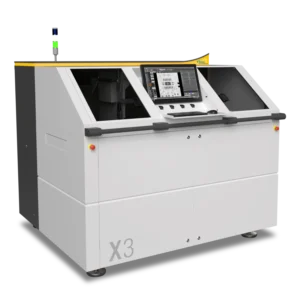

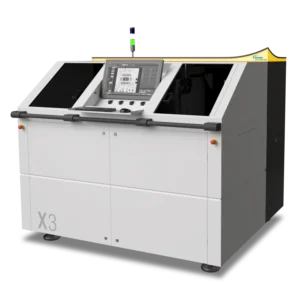

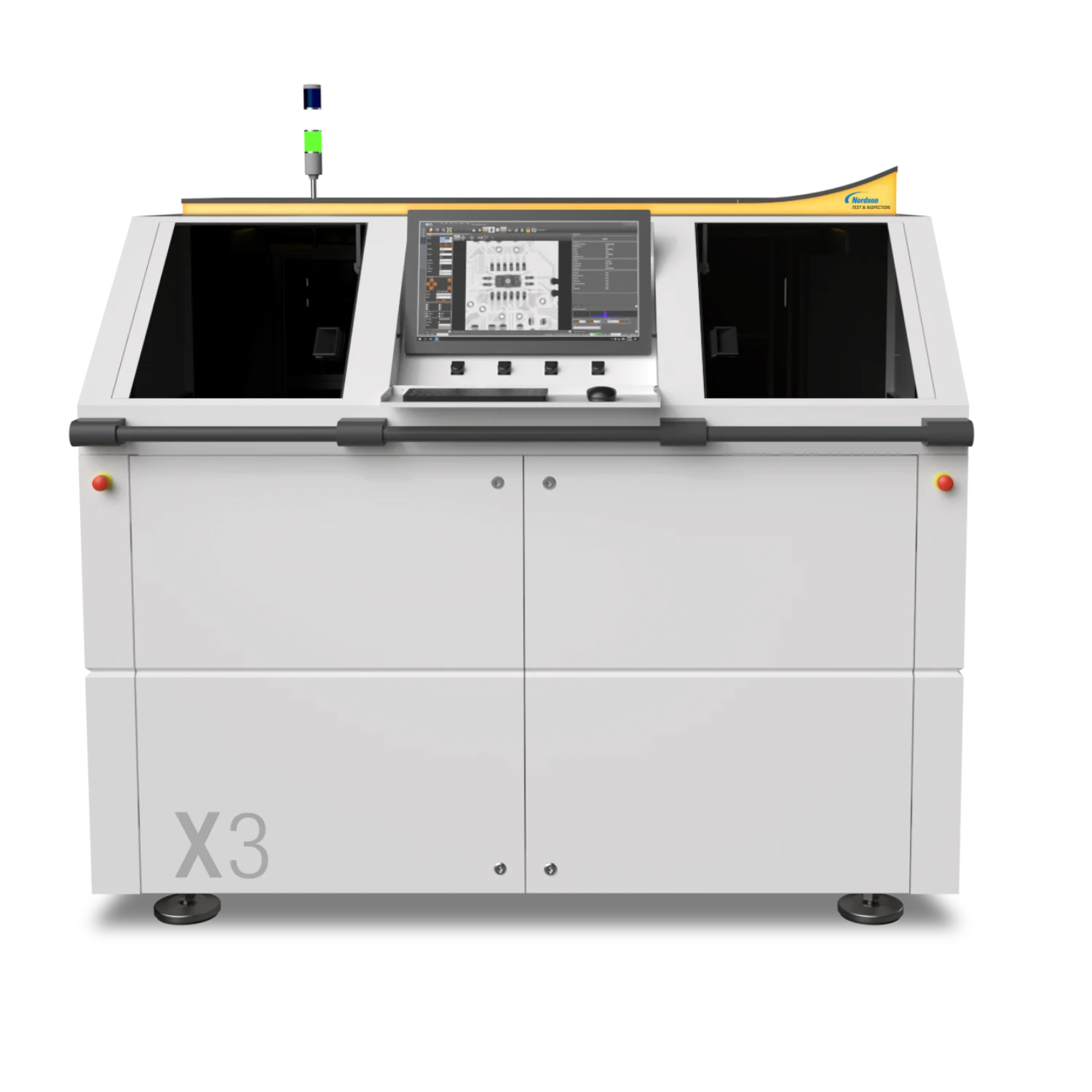

AXI X
Yüksek Hızlı Inline AXI Platformu
✔ X Serisi, Yüzey Montaj Teknolojisi (SMT) pazarında geniş kapsamlı Otomatik X-ray Denetim (AXI) uygulamaları için tasarlanmış bir inline otomatik X-ray sistem platformu sunar.
✔ X-platform serisi, PCB montaj kartlarının denetimi için tasarlanmış yüksek hızlı inline otomatik X-ray denetim (AXI) sistemidir. Hem tekli/çoklu panelleri hem de tepsideki numuneleri destekler. Pazar lideri denetim hızı ile öne çıkan sistem, düşük çeşitlilik-yüksek hacimli üretim ortamları için mükemmel bir çözümdür. X Serisi platform, farklı denetim ihtiyaçlarını karşılamak için 4’e kadar gelişmiş görüntüleme moduyla sunulmaktadır.
| Kurulum | AXI X Serisi |
|---|---|
| Sistem Boyutları (Y, G, D) | 1630 × 1800 × 1575 mm |
| Konveyör Yüksekliği (SMEMA) | 950 mm ± 30 mm |
| Sistem Ağırlığı | 2800 kg |
| Güvenli Çalışma Sıcaklık Aralığı | 15–32 °C, optimum 20–25 °C |
| Maksimum Güç Tüketimi | 2 kVA |
| Hava Kaynağı | 5–7 bar, < 2 L/dk, filtrelenmiş (30 µm), kuru, yağsız |
| Hat Gerilimi | 400 VAC, 50/60 Hz, 3 Faz, 16 A 208 VAC, 50/60 Hz, 3 Faz, 25 A |
| Özellik | SMT |
|---|---|
| Mikroodak X-Ray Kaynağı (Sızdırmaz Tüp) | 130 kV, 39 W |
| Dedektör | Aspire CMOS Düz Panel Dedektör (FPD) |
| Dedektör Piksel Aralığı | 50 µm |
| Dedektör Aktif Alanı | 120 × 140 mm, 2400 × 2782 piksel |
| Dedektör Maksimum Kare Hızı | 25 fps |
| Dedektör Bit Derinliği | 14-bit / 16-bit |
| Özellik | SMT |
|---|---|
| Transmisyon (2D) | Saniyede 6 görüntü |
| Eksen Dışı (2.5D) | Saniyede 5 görüntü |
| Dinamik Planar CT (3D) | FoV başına 3 sn |
| Özellik | SMT |
|---|---|
| Maksimum Numune Boyutu (U × G) | 460 × 360 mm |
| Maksimum İnceleme Alanı (U × G) | 460 × 360 mm |
| Minimum Numune Boyutu (U × G) | 80 × 80 mm |
| Maksimum Numune Ağırlığı | 5 kg |
| Maksimum İnceleme Açısı | 42° |
| Maksimum Çözünürlük | 5 µm/piksel |
| Özellik | SMT |
|---|---|
| Üst (Numune Kalınlığı Dahil) | 35 / 50 mm |
| Alt (Numune Kalınlığı Hariç) | 35 / 10 mm |
| Sıkıştırma İçin Minimum Kenar Boşluğu | 3 mm |
| Maksimum Montaj Kalınlığı | 10 mm |
AXI X ürününü daha yakından tanımak için hazırlanan bu tanıtım videosu, ürünün genel çalışma prensibini ve kullanım senaryolarını özetler.
