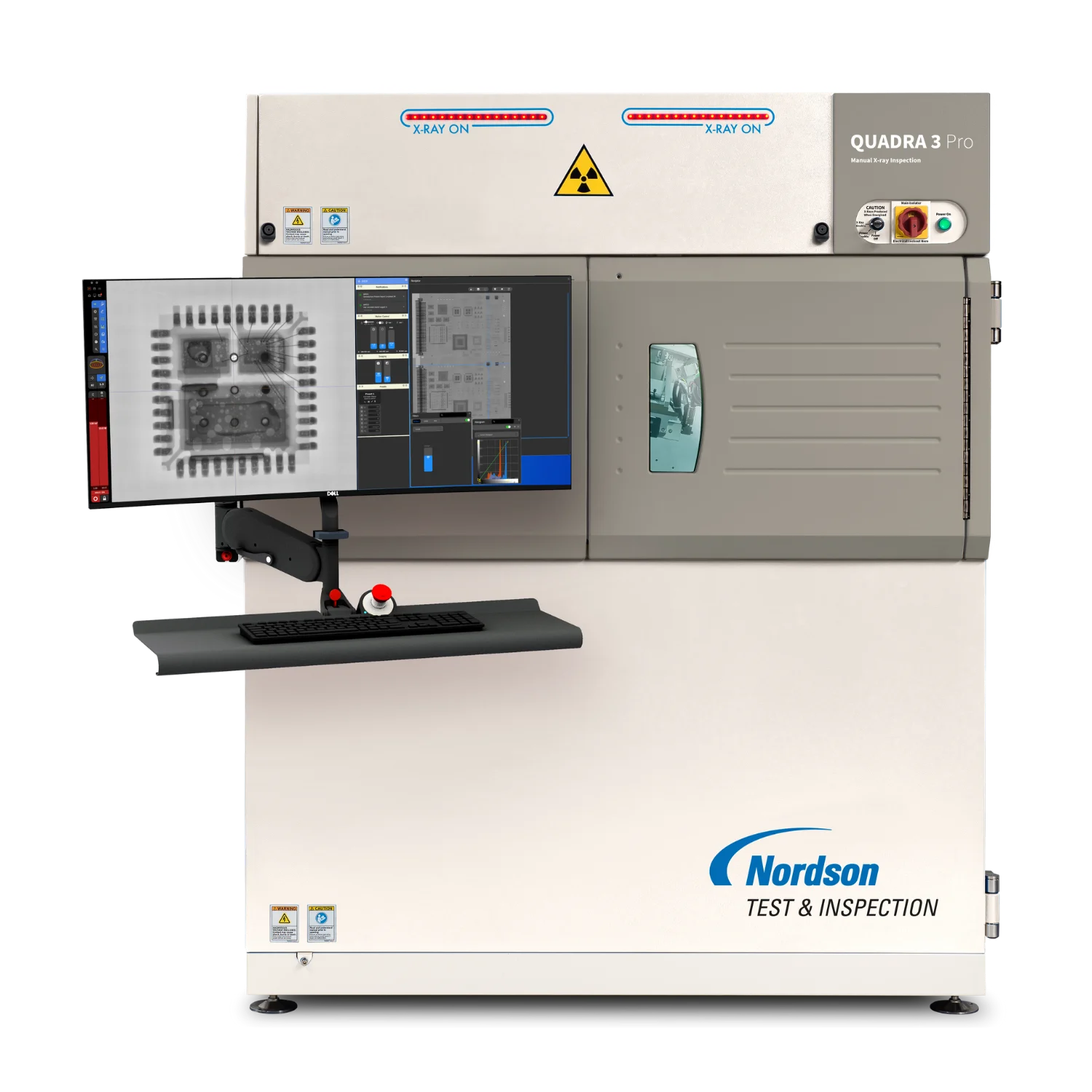

Quadra 3 Pro
Quadra 3 Pro, X-ray inceleme performansında en ileri seviyeyi temsil eder.
1,6 MP ultra yüksek kaliteli görüntüler, tek bir kavisli ultra geniş monitör üzerinde bire bir (1:1) tam çözünürlükte görüntülenir. Bu sayede en modern özellikler, yüksek netlik ve maksimum görsel açıklıkla eksiksiz olarak izlenebilir.
| Özellik | QUADRA 3 Pro |
|---|---|
| Çözünürlük | 1,6 MP |
| Kare Hızı | 25 fps |
| Etkili piksel boyutu | 70 µm |
| Aktif Alan (mm²) | 7800 |
| Özellik | QUADRA 3 Pro |
|---|---|
| Tip | Mk4 15 W kapalı tip transmisif (geçirgen) tüp |
| Özellik Tanıma | < 750 nm |
| Maksimum Güç | 15 W |
| JIMA | 1,0 µm (0,5 W – 15 W güç aralığı boyunca) |
| Voltaj | 30–160 kV |
| Özellik | QUADRA 3 Pro |
|---|---|
| Eğik Açı Görünümü | 2 × 70° – Numune döndürme gerektirmez |
| Titreşim Önleme | Pasif (yalnızca µCT kullanımı için) |
| İnceleme Alanı | 510 × 445 mm (20 × 17,5”) |
| Geometrik Büyütme | x750 + Dijital yakınlaştırma (opsiyonlarla) |
| Görüntü bit derinliği | 16 bit |
| Ekran | 34” Ultra Geniş Monitör (3440 × 1440) |
| Özellik | QUADRA 3 Pro |
|---|---|
| Yerleşim Alanı | 1570 G × 1500 D × 1900 Y mm |
| Sistem Ağırlığı | 1950 kg (4300 lbs) |
| Güç Kaynağı | Tek faz 200–230 VAC, 50/60 Hz, 16 A |
| Tipik Güç Tüketimi | 1 kW |
| Hava Kaynağı | 5–8 bar temiz, kuru hava (titreşim önleme için – yalnızca µCT kullanımı) |
| Çalışma Sıcaklığı | 10–30 °C |
| Nem | < % 85 (yoğuşmasız) |
| Çalışma | Fare ile işaretle ve tıkla |
| Yazılım | Revalution |
| İşletim Sistemi | Windows 10 64-bit |
| X-ray Güvenliği | < 1 µSv/saat – tüm uluslararası standartlara uygundur |
| Özellik | QUADRA 3 Pro |
|---|---|
| X-Plane | Ek CT donanımı olmadan numune kesitlerini görüntüleme |
| μCT | µCT numune tablası ile yüksek çözünürlüklü 3D modeller oluşturma |
| Barkod Okuyucu | Numunelerin kolay takibi |
| Joystick | USB Joystick Modülü |
| Filtreleme Tepsisi | Numune üzerindeki X-Ray dozunu azaltma |
| Wafer Tutucular | 300 mm ve 200 mm wafer'ların işlenmesi için |
Quadra 3 Pro ürününü daha yakından tanımak için hazırlanan bu tanıtım videosu, ürünün genel çalışma prensibini ve kullanım senaryolarını özetler.
