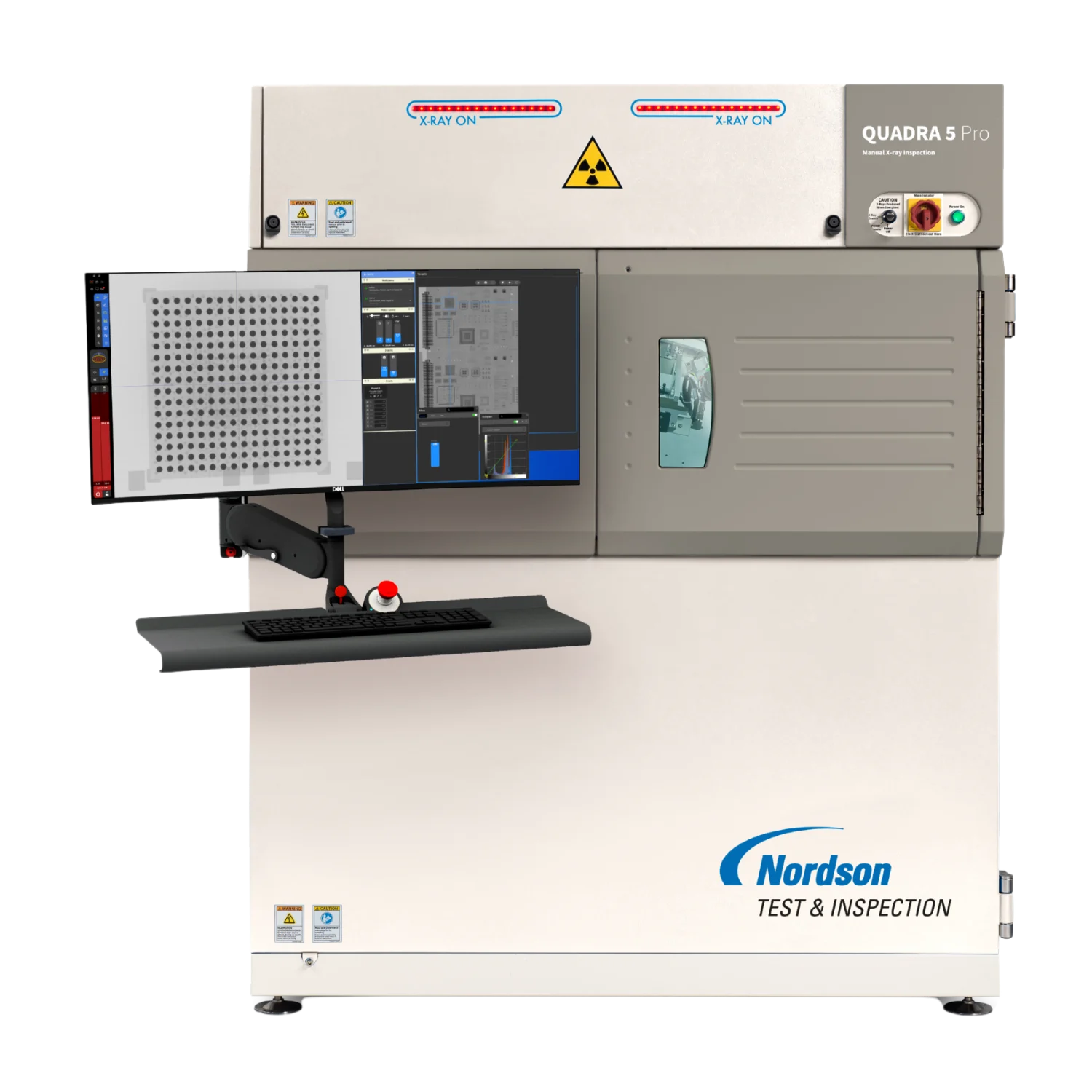

Quadra 5 Pro
Esnek X-Ray İnceleme Çözümü
Quadra 5 Pro, X-ray inceleme performansında en ileri seviyeyi temsil eder.
3,3 MP ultra yüksek kaliteli görüntüler, tek bir kavisli ultra geniş monitör üzerinde bire bir (1:1) tam çözünürlükte görüntülenir. Bu sayede en modern özellikler yüksek keskinlik ve maksimum görsel açıklıkla net bir şekilde incelenebilir.
| Özellik | QUADRA 5 Pro |
|---|---|
| Çözünürlük | 3.3 MP |
| Kare Hızı | 25 fps |
| Etkili piksel boyutu | 70 μm |
| Aktif Alan (mm²) | 15000 |
| Özellik | QUADRA 5 Pro |
|---|---|
| Tip | Mk4 20 W kapalı tip transmisif (geçirgen) tüp |
| Özellik Tanıma | < 300 nm |
| Maksimum Güç | 20 W |
| JIMA | 0,8 µm (0,5 W – 20 W güç aralığı boyunca) |
| Voltaj | 30–160 kV |
| Özellik | QUADRA 5 Pro |
|---|---|
| Eğik Açı Görünümü | 2 × 70° – Numune döndürme gerektirmez |
| Titreşim Önleme | Aktif |
| İnceleme Alanı | 510 × 445 mm (20 × 17,5”) |
| Geometrik Büyütme | x750 + Dijital yakınlaştırma (opsiyonlarla) |
| Görüntü bit derinliği | 16 bit |
| Ekran | 38” Ultra Geniş Monitör (3840 × 1660) |
| Özellik | QUADRA 5 Pro |
|---|---|
| Yerleşim Alanı | 1570 G × 1500 D × 1900 Y mm |
| Sistem Ağırlığı | 1950 kg (4300 lbs) |
| Güç Kaynağı | Tek faz 200–230 VAC, 50/60 Hz, 16 A |
| Tipik Güç Tüketimi | 1 kW |
| Hava Kaynağı | 5–8 bar temiz, kuru hava (titreşim önleme için) |
| Çalışma Sıcaklığı | 10–30 °C |
| Nem | < % 85 (yoğuşmasız) |
| Çalışma | Fare ile işaretle ve tıkla |
| Yazılım | Revalution |
| İşletim Sistemi | Windows 10 64-bit |
| X-ray Güvenliği | < 1 µSv/saat – tüm uluslararası standartlara uygundur |
| Özellik | QUADRA 5 Pro |
|---|---|
| X-Plane | Ek CT donanımı olmadan numune kesitlerini görüntüleme |
| μCT | µCT numune tablası ile yüksek çözünürlüklü 3D modeller oluşturma |
| Barkod Okuyucu | Numunelerin kolay takibi |
| Joystick | USB Joystick Modülü |
| Filtreleme Tepsisi | Numune üzerindeki X-Ray dozunu azaltma |
| Wafer Tutucular | 300 mm ve 200 mm wafer'ların işlenmesi için |
Quadra 5 Pro ürününü daha yakından tanımak için hazırlanan bu tanıtım videosu, ürünün genel çalışma prensibini ve kullanım senaryolarını özetler.
